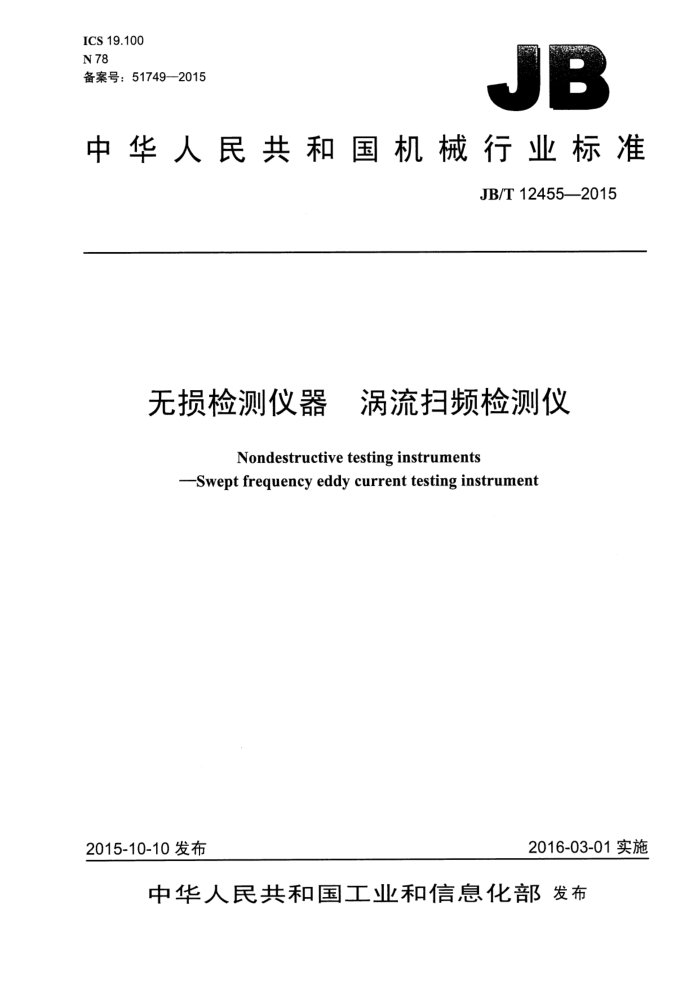

ICS 19.100 N 78 备案号：51749—2015
JB
中华人民共和国机械行业标准
JB/T12455—2015
无损检测仪器 涡流扫频检测仪
Nondestructivetestinginstruments
Swept frequency eddy current testing instrument
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 中华人民共和 国
机械行业标准
无损检测仪器 涡流扫频检测仪
JB/T12455—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.75印张·23千字
2016年4月第1版第1次印刷
定价：15.00元
*
书号：15111·13373 网址：http：//www.cmpbook.com 编辑部电话： (010)88379399 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12455—2015
目 次
前言范围 2规范性引用文件. 3术语和定义 4技术要求 4.1工作条件. 4.2基本参数.. 4.3技术要求， 5检验方法.. 5.1 检验条件.. 5.2 检验用器具， 5.3 性能检验， 6检验规则... 6.1出厂检验 6.2 型式试验. 7标志、包装、运输和贮存， 7.1标志. 7.2 包装 7.3 运输和贮存附录A（规范性附录） 标准试块 A.1材料与规格，
1
h
X
A.2 人工缺陷.. 图1扫频涡流检测显示方式示意图图A.1 标准试块规格表1 出厂检验及型式试验项目 JB/T12455—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国试验机标准化技术委员会（SAC/TC122）归口。 本标准起草单位：爱德森（厦门）电子有限公司、北京航空材料研究院、空军装备研究院航空所、
南昌航空大学、辽宁仪表研究所、西安交通大学、清华大学、国电科学技术研究院、国核电站运行服务技术公司、厦门市特种设备检验检测院。
本标准主要起草人：林俊明、徐可北、雷洪、任吉林、徐波、陈振茂、黄松岭、胡先龙、叶琛、戴永红、黄学斌。
本标准为首次发布。
I JB/T12455—2015
无损检测仪器 涡流扫频检测仪
1范围
本标准规定了数字式涡流扫频检测仪的术语和定义、技术要求、检验方法、检验规则、标志、包装、 运输和贮存。
本标准适用于数字式涡流扫频检测仪（以下简称检测仪）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB/T2611—2007试验机通用技术要求 GB/T6587—2012电子测量仪器通用规范 GB/T12604.6无损检测术语涡流检测 JB/T6147一2007试验机包装、包装标志、储运技术要求 JB/T9329一1999仪器仪表运输运输储存基本环境条件及试验方法
3术语和定义
GB/T12604.6界定的以及下列术语和定义适用于本文件。
3.1
频率响应frequencyresponse 被检对象感应涡流的阻抗幅度和相位随频率变化的关系，可用于检测、评价金属材料或零件表面与
近表面质量及表面复合覆盖层的厚度与电性能。 3.2
扫频sweptfrequency 一个时间周期内给检测线圈提供多种激励频率（通常不少于10种），并获取不同频率下涡流响应的
检测技术。 3.3
扫频点数pointofsweptfrequency 在每个扫频周期（节拍）内选定的检测频率及数量。每节拍内的扫频点数越多，就越容易检测出检
测对象的不连续性。 3.4
扫频涡流检测技术sweptfrequencyeddycurrenttestigtechnique 涡流检测方法中激励频率随时间周期变化的技术。
3.5
扫频涡流检测仪sweptfrequencyeddycurrenttestinginstrument 具备扫频涡流检测功能的仪器。
1 JB/T12455—2015
4技术要求
4.1工作条件
检测仪在下列工作条件下应能正常工作： a）环境温度为-15℃～40℃； b）相对湿度不大于85%； c）电源电压在（220土22）V以内； d）电源频率为（50土0.5）Hz。
4.2 基本参数
检测仪基本参数如下： a）激励频率范围； b）通道数； c）扫频点数； d）增益； e）相位； f）显示方式。
4.3技术要求 4.3.1 激励频率
检测仪激励频率范围至少为64Hz～5MHz，且应连续可调，频率误差应小于土1%。 4.3.2 2通道数
检测仪宜具有1个或2个以上物理通道。 4.3.3相位
检测仪应具有360°相位旋转调节功能，且连续可调，步长不大于1° 4.3.4增益
检测仪增益范围应不小于50dB。宜具有X-Y增益比调节功能。 4.3.5 5相位、幅度测量
检测仪应具有手动或自动相位、幅度测量功能。 4.3.6 显示方式
检测仪应至少具有直角坐标幅频、极坐标幅频等两种扫频响应信号显示方式，如图1a）、b）所示。 检测仪应具有检波前单频信号波形显示功能，如图1c）所示。 4.3.7灵敏度
选用适当的涡流探头在信噪比大于20dB条件下，应能使附录A标准试块上0.5mm深人工缺陷的信号幅度达到满刻度。
2 JB/T12455—2015
时间
频率
c）检波前单频信号波形显示
b）极坐标幅频显示
a）直角坐标幅频显示
图1扫频涡流检测显示方式示意图
4.3.8扫频点数
宜不少于16个频率点。 4.3.9增益准确度及步距
增益的设定值与实际值问的最大线性偏差应不大]1dB。检测仪增益至少应分成五档。微调档每档步距应不大于0.5dB，粗调档每档步距应不小于5dB。 4.3.10最大激励电压
最大激励电压是指当发生器输出不加负载且将其输出正弦波峰-峰值电压调整到最大时的电压，该电压幅值应不小于5V，波形畸变率应不大]5%。 4.3.11不同检测通道的一致性
不同通道在使用同一探头以及相同的检测条件下，对汀标准试块上向一个人工缺陷的响应信号幅值差异应不大于3%，相位差异应不大]5° 4.3.12外观质量
检测仪的外观质量应符合GB/T26112007中第10章的规定。 4.3.13耐温性能
检测仪的耐温性能应符合JB/T9329—1999中第3章的规定。 4.3.14耐湿性能
检测仪的耐湿性能应符合JB/T9329—1999中第3章的规定。 4.3.15振动性能
检测仪的振动性能应符合GB/T6587一2012中4.7的规定。 4.3.16冲击性能
检测仪的冲击性能应符合GB/T6587一2012中4.7的规定。 4.3.17运输性能
检测仪的运输性能应符合GB/T6587—2012中4.8的规定。 JB/T124552015
5检验方法
5.1检验条件
宜在下列检验条件下进行检验： a）环境温度为25℃土5℃； b）相对湿度为45%~75%； c）交流供电电压为220V，误差为土2%； d）交流供电频率为50Hz，误差为土0.5Hz； e）直流供电电压，误差为额定值的土10%； f）应满足GB/T6587—2012中有关电磁兼容的规定。
5.2检验用器具
检验需要下列仪器仪表： a）0.5级的交、直流电压表和电流表； b）幅度误差不大于2%、频率误差不大于0.1%的信号发生器； c）1级或优于1级的千分表； d）不低于50MHz的双踪示波器； e）频率计或频谱分析仪。
5.3性能检验 5.3.1激励频率
在扫频涡流检测的频率范围内，平均设置十个检测频率，应包含激励频率范围的最大值和最小值，对带载（502无感电阻）时的输出端的频率进行测量，与频率设定值的误差由公式（1）计算确定。
4f -4_ ×100%
i=1,2,..*,10..
（(1)
fa
式中： J一频率设定值，单位为赫（Hz)； Jm——频率测量值，单位为赫（Hz)。 使用示波器、频率计或频谱分析仪测量频率。取AF的最大值作为该检测仪的最大频率偏差。
5.3.2灵敏度
选用适当的涡流探头，在进行平衡和提离补偿后，在附录A中的标准试块上，以恒定的速度沿着裂纹中垂线扫查切槽，应清晰观测到各切槽信号，结果应满足4.3.6的规定。 5.3.3增益准确度
若信号发生器不包括衰减器，则应在信号发生器和检测仪之间安装已校准过的衰减器。 利用最小增益值作为初始条件测得的每个分量输出值并形成参考值Vrer和Vuf。检测仪增益至少
应分成五档，每档间距为6dB以下。由相同的增益调节步距以加大检测仪的增益，并减少信号发生器输出信号的幅度。每档可测量两个输出分量值V，和V，
增益偏差按公式（2）和公式（3）计算，单位为分贝（dB)：
E,=20log(V,/Vxref)
(2)
4
