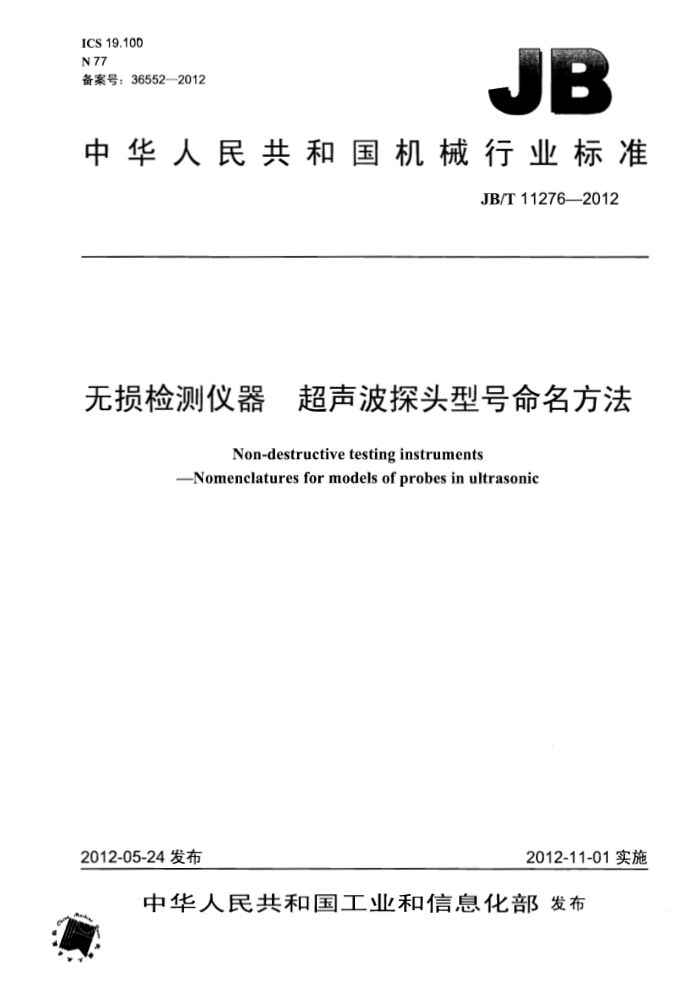

ICS 19.100 N 77 备案号：365522012
JB
中华人民共和国机械行业标准
JB/T 11276—2012
无损检测仪器 超声波探头型号命名方法
Non-destructive testing instruments
Nomenclatures for models of probes in ultrasonic
2012-11-01实施
2012-05-24发布
中华人民共和国工业和信息化部发布 中华人民共和 国
机械行业标准
无损检测仪器 超声波探头型号命名方法
JB/T11276--2012
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·15千字 2012年12月第1版第1次印刷
定价：12.00元
*
书号：15111·10649 网址：http：/ /www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： (01088379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11276—2012
目 次
前言. 范围
1
规范性引用文件术语和定义型号的组成项目标称频率.
2 3
5 6 压电材料，
晶片尺寸， 8 种类. 9 特征 10 表示 10.1 直探头， 10.2 斜探头， 10.3 双晶探头（用SJ表示） 10.4 液浸探头表1 压电材料. 表2 探头种类 JB/T112762012
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国试验机标准化技术委员会（SAC/TC122）归口。 本标准主要起草单位：常州超声电子有限公司、广东汕头超声电子股份有限公司超声仪器分公司、
辽宁仪表研究所、北京铁道科学仪器设备有限公司
本标准主要起草人：肖潇、詹俊生、徐波、宁志刚。 本标准为首次发布。
II JB/T11276—2012
无损检测仪器 超声波探头型号命名方法
1范围
本标准规定了压电式超声检测用直探头、斜探头、双晶探头、液浸探头、表面波探头和可变角探头的型号组成项目、标称频率、压电材料、晶片尺寸、种类、特征等型号命名方法。
本标准适用于压电式超声检测用探头 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12604A 无损检测术语超声检测 3术语和定义
GB/T12604.1界定的术语和定义适用于本文型号的组成项目
4
型号的组成及其排列顺序如下标称频率、压电材料、晶片尺寸、种类、特征。
5标称频率
标称频率用阿拉伯数字表示，单位为兆赫（MHz）。 压电材料
6
压电材料用化学元素缩写符号表示，见表1。
表1压电材料
压电材料锆钛酸铅陶瓷钛酸钡陶瓷钛酸铅陶瓷锯酸锂单晶碘酸锂单晶
代号 P B T L 1 Q N
石英单晶其他压电材料
注：压电材料如不采用代号，则用标称频率数值表示。
7 晶片尺寸
晶片尺寸用阿拉伯数字表示，单位为毫米（mm）。其中：圆形晶片用直径表示；方形晶片用长×
- JB/T11276—2012
10.2.2 斜探头（用X表示的横波斜探头）
51 P 8×9 X 45°
钢中横波折射角为45°（特征）用折射角表示的横波斜探头（种类）长×宽为8mm×9mm（晶片尺寸）锆酸铅陶瓷（压电材料） 5MHz（标称频率）
10.2.3 斜探头（用XL表示的纵波斜探头）
2.5 P 20 XL 18°
钢中纵波折射角18°（特征）用折射角表示的纵波斜探头（种类）直径为20mm（晶片尺寸）锆酸铅陶瓷（压电材料） 2.5MHz（标称频率）
10.3 双晶探头（用SJ表示） 10.3.1 双晶探头（圆形晶片）
5T TH 20 SJ 10
钢中声束会聚区中心深度为10mm（特征）双晶探头（种类）直径为20mm（分割前晶片直径）钛酸铅陶瓷（压电材料） 5MHz（标称频率）
10.3.2双晶探头（方形晶片）
5T T 8X6 SJ 10
钢中声束会聚区中心深度为10mm（特征）双晶探头（种类）长×宽为8mm×6mm（晶片尺寸）钛酸铅陶瓷（压电材料） 5MHz（标称频率）
10.4液浸探头 10.4.1 液浸探头（不聚焦，用YJ表示）
5T P 14 YJ
1
液浸探头（种类）直径为14mm（晶片尺寸）锆钛酸铅陶瓷（压电材料） 5MHz（标称频率） 1
JB/T11276—2012
10.4.2 液漫式点聚焦探头（点聚焦，用DJ表示）
5T P 14 DJ 10
液体中焦距为10mm（特征）液浸点聚焦探头（种类）直径为14mm（晶片尺寸）锆钛酸铅陶瓷（压电材料） 5MHz（标称频率）
10.4.3 ：液浸式线聚焦探头（线聚焦，用XJ表示）
5 P 14 XJ 10
液体中焦距为10mm（特征）液浸线聚焦探头（种类）直径为14mm（晶片尺寸）锆钛酸铅陶瓷（压电材料） 5MHz（标称频率）
版权专有侵权必究
*
书号：15111·10649 定价： 12.00元
JB/T11276-2012
