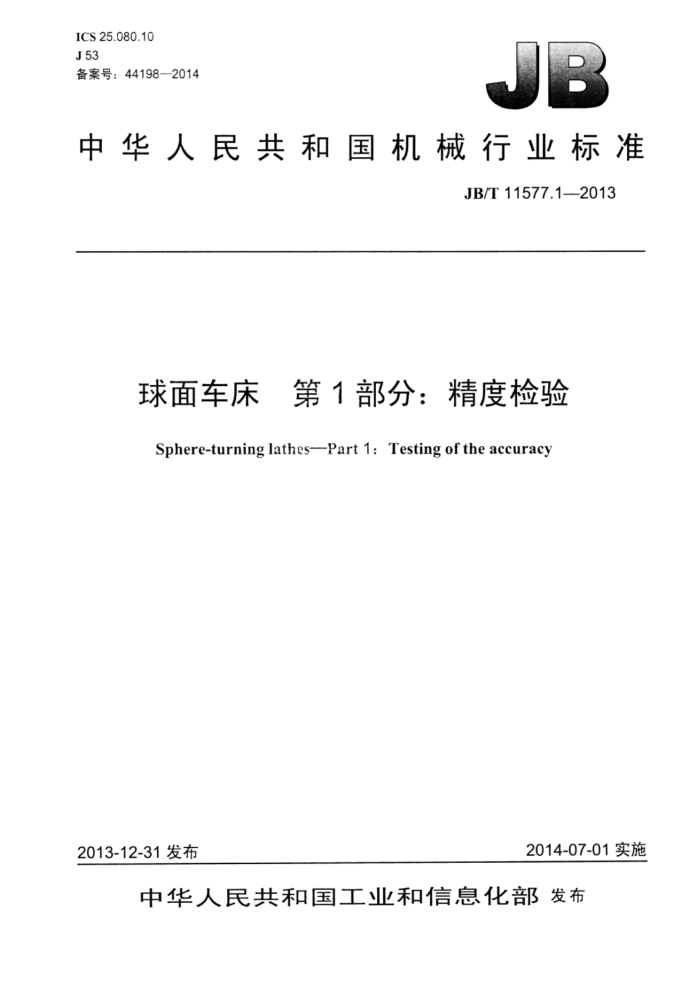

ICS 25.080.10 J53 备案号：44198-2014
中华人民共和国机械行业标准
JB/T11577.1-2013
球面车床 第1部分：精度检验
Sphere-turning lathes--Part 1 : Testing of the accuracy
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T11577.1—2013
目 次
前言...
.II
范围规范性引用文件. 3 一般要求
机床的尺寸范围..
4 5
几何精度工作精度
6
**17 JB/T11577.12013
前言
JB/T11577《球面车床》分为两个部分：
第1部分：精度检验；第2部分：技术条件。
本部分为JB/T11577的第1部分。 本部分按照GB/T1.12009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：安阳鑫盛机床股份有限公司、沈阳机床（集团）有限责任公司。 本部分主要起草人：汪玉平、李慧芳、何爱军、王兴海。 本部分为首次发布。
II JB/T11577.1—2013
球面车床第1部分：精度检验
1范围
JB/T11577的本部分规定了球面车床的几何精度和工作精度检验以及相应的公差。 本部分适用于刀架上最大回转直径至1000mm一般用途的普通精度的球面车床
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1182一2008产品几何技术规范（GPS）几何公差形状方向、位置和跳动公差标注 GB/T17421.1-1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度
3一般要求
3.1在本部分中，所有的线性尺寸、偏差和相应的允差都用毫米单位来表示，角度尺寸用度（°）表示，角度误差及相应的允差用比值表示，在有些场合，也可使用微弧（urad）或角秒（”）来表示，其换算关系见下式：
0.010/1000=10μrad~2"
3.2机床检验前应按照GB/T17421.1-1998中3.1调整机床安装水平。水平仪在纵向和横向的读数不应超过0.04/1000。 3.3本部分所列出的精度检项目顺序，并不表示实际检验顺序。检验时，为了装拆检验工具和检验方便安排检验顺序。 3.4工作精度检验，应在精车后的试件上进行。 3.5当实测长度与本部分规定的长度不同时，公差可根据GB/T17421.1一1998中2.3.1.1的规定，按能够测量的长度折算，折算结果小于0.005mm时，仍按0.005mm计。
4机床的尺寸范围
机床的尺寸范围见表1。
表1 范围1 D≤500
单位为毫米
范围2 500 主参数刀架上最大回转直径D
3 000
最大工件长度D。 JB/T11577.1-2013
5 几何精度
检验项目
G1
床身导轨精度： a）纵向：导轨在垂直平面内的直线度： b）横向：导轨在垂直平面内的平行度。
简图
一
日
厂
b)
a)
公差
范围1 0.010（凸） 0.020（） 0.015
范围2 0.015（） 0.030（） 0.020 0.020 0.020 0.040/1000
a) D.≤500
5001500，最大工件长度每增加1000公差增加： 0.015 局部公差，在任意500测量长度上为：
0.015 0.040/1000
b)
检验工具
精密水平仪或光学仪器、专用检具
检验方法（按GB/T17421.1—1998中3.1.1、5.2.1.2.2.1、5.2.1.2.2.2和5.4.1.2.7的规定）
a）在床身纵向导轨的专用检具上放一水平仪。等距离全长上检验，将水平仪读数依次排列，并画出导轨的误差
曲线。 全长误差以误差曲线对其两端点连线间标值的最大坐标值计。局部误差以相邻两点相对误差曲线两端点连线间
坐标值的代数差值计。
b）在专用检具上中央位置沿横向放一水平仪。等距离在导轨的全长上检验，误差以水平仪读数的最大代数差值
计。 JB/T11577.1—2013
G2
检验项目
溜板移动在水平面内的直线度
简图
TO
钢丝
偏主
公差
范围2 0.020 0.025
范围1 0.015 0.020
D.≤500 5001500时，最大工件长度每增加1000公差增加0.C05，最大公差为：
0.030
0.050
检验工具
a）指示器和检验棒 b）钢丝和显微镜或光学仪器
检验方法（按GB/T17421.1—1998中5.2.3.2.3%5.2.3.2.1和5.2.1.2.3的规定）
a）将指示器固定在溜板上，使其测头触及主轴和尾座项尖间的检验棒表面上，调整尾座，使指示器在检验棒两
端的读数相等。移动溜板在全程上检验。指示器读数的最大代数差就是直线度误差。 b）在机床中心高的位置上绷紧一根钢丝，显微镜固定在溜板上，调整钢丝，使显微镜在钢丝两端的读数相等。
等距离移动溜板，在全行程上检验。显微镜读数的最大代数差值就是直线度误差。 JB/T11577.1—2013
检验项目
G3
尾座移动对溜板移动的平行度： a）在水平平面内： b》在垂直平面内。
简图
L
b
L=常数
公差
a）和b) D.≤1500 局部误差，任意500测量长度上为： D.>1500 局部误差，任意500测量长度上为：
范围1 0.030 0.020 0.040 0.030
范围2 0.050 0.020 0.040 0.030
检验工具
指示器
检验方法（按GB/T17421.11998中5.4.2.2.5的规定）
将指示器固定在溜板上，使其测头分别垂直触及a）、b）两个表面。锁紧顶尖套，使尾架与溜板一起移动，在溜板全程上进行检验。
4 JB/T11577.1—2013
检验项目
G4
主轴： a）主轴轴向宰动； b）主轴轴肩支承面的跳动。
简图
D
公差
范用1 0.010 0.020
范围2 0.015 0.020
a) b)
检验工具
指示器、专用检具
检验方法（按GB/T17421.1—1998中5.6.2.1.2、5.6.2.2.2、5.6.2.2和5.6.3.2的规定）
固定指示器，使其测头触及： a）插入主轴锥孔的检验棒端部的钢球上： b）主轴轴肩支承面上。 沿主轴轴线加一力F，旋转主轴检验（F的大小由制造商规定）。
