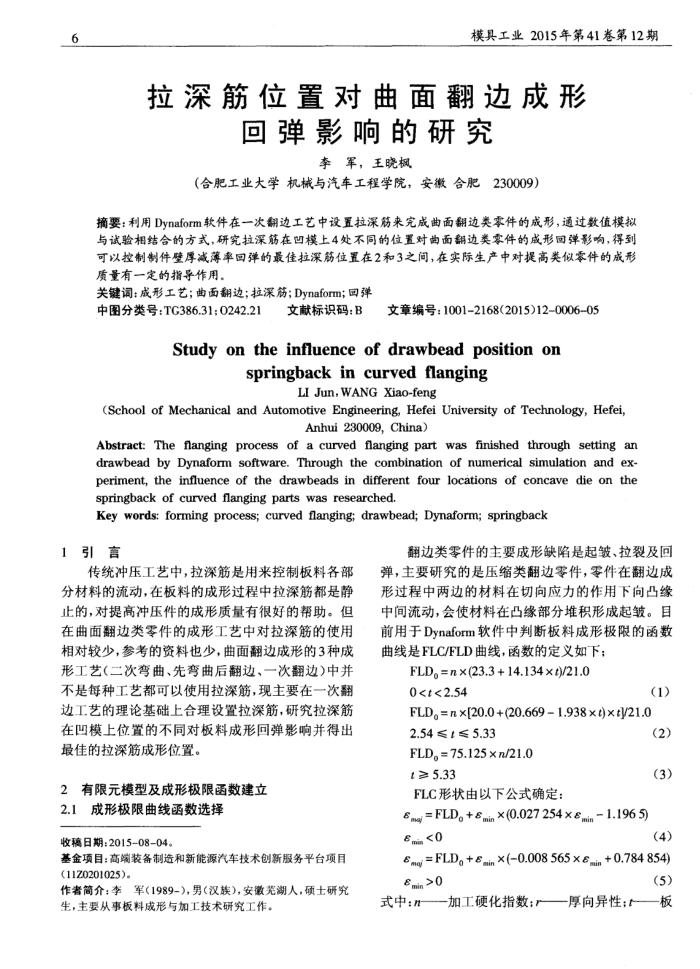

模具工业2015年第41卷第12期
拉深筋位置对曲面翻边成形
回弹影响的研究
李军，王晓枫
（合肥工业大学机械与汽车工程学院，安徽合肥230009）
摘要：利用Dynaform软件在一次制边工艺中设置拉深筋来完成曲面翻边类零件的成形，通过数值模拟与试验相结合的方式，研究拉深筋在凹模上4处不同的位置对曲面翻边类零件的成形回弹影响，得到可以控制制件壁厚减萍率回弹的最佳拉深筋位置在2和3之间，在实际生产中对提高类似零件的成形质量有一定的指导作用。
关键词：成形工艺；曲面翻边；拉深筋；Dynaform；回弹
中图分类号：TG386.31：0242.21
文献标识码：B
文章编号：1001-2168(2015)12-0006-05
Studyontheinfluenceofdrawbeadpositionon
springback in curved flanging
LI Jun, WANG Xiao-feng
(School of Mechanical and Automotive Engineering, Hefei University of Technology, Hefei,
Anhui230009,China)
drawbead by Dynaform software.Throughthe combination of numerical simulation and ex-periment, the influence of the drawbeads in different four locations of concave die on the springback of curved flanging parts was researched
Key words:forming process;curved flanging;drawbead;Dynaform; springback
1引言
传统冲压工艺中，拉深筋是用来控制板料各部分材料的流动，在板料的成形过程中拉深筋都是静止的，对提高冲压件的成形质量有很好的帮助。但在曲面翻边类零件的成形工艺中对拉深筋的使用相对较少，参考的资料也少，曲面翻边成形的3种成形工艺（二次弯曲、先弯曲后翻边、一次翻边)中并不是每种工艺都可以使用拉深筋，现主要在一次翻边工艺的理论基础上合理设置拉深筋，研究拉深筋在凹模上位置的不同对板料成形回弹影响并得出最佳的拉深筋成形位置。
2有限元模型及成形极限函数建立
2.1成形极限曲线函数选择收稳日期：2015-08-04。
基金项目：高端装备制造和新能源汽车技术创新服务平台项目(11Z0201025)。
作者简介：李军（1989-)，男（汉族)，安徽芜湖人，硕士研究生，主要从事板料成形与加工技术研究工作。
翻边类零件的主要成形缺陷是起皱、拉裂及回弹，主要研究的是压缩类翻边零件，零件在翻边成形过程中两边的材料在切向应力的作用下向凸缘中间流动，会使材料在凸缘部分堆积形成起皱。目前用于Dynaform软件中判断板料成形极限的函数曲线是FLC/FLD曲线，函数的定义如下；
FLD。=n×(23.3 +14.134×t)/21.0
0 (1)
FLD.= n×[20.0 +(20.669 1.938 ×t)×t/21.0
2.54≤t≤5.33
FLD。= 75.125×n/21.0 t≥5.33
FLC形状由以下公式确定：
8mgj= FLD。+8min ×(0.027 254 ×8mm 1.196 5) 0>3
(2)(3)
(4)
8mgj=FLD。+8min×(0.008 565×8mn+0.784854)
Gn>0
(5)
式中：n——加工硬化指数；产—厚向异性；t—板
