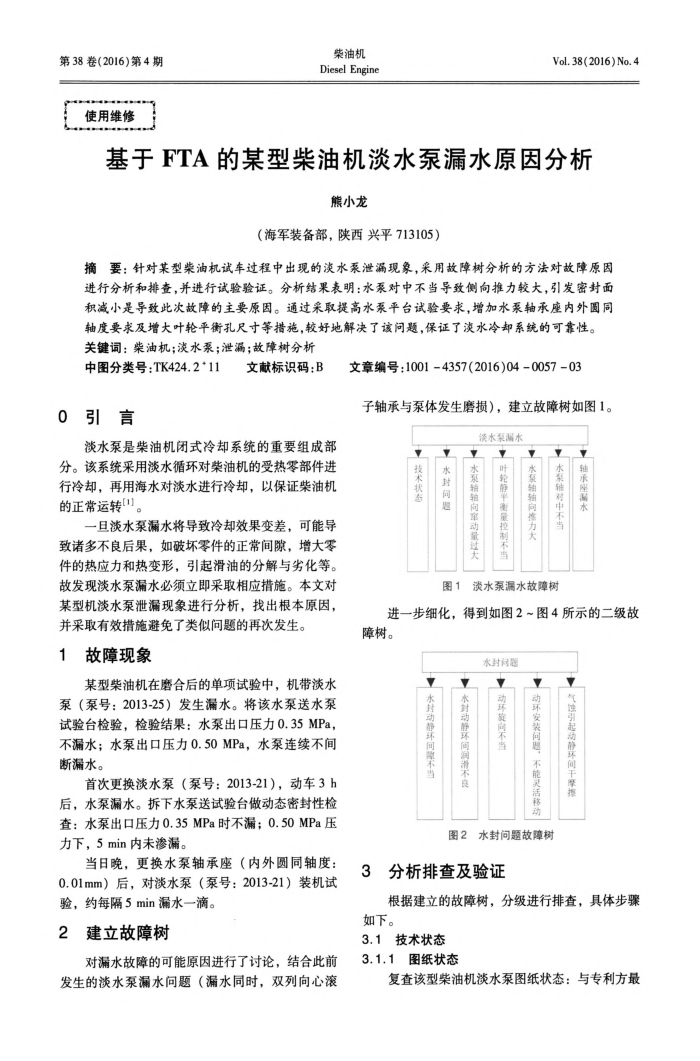

第38卷(2016)第4期
使用维修
柴油机 Diesel Engine
Vol. 38(2016) No. 4
基于FTA的某型柴油机淡水泵漏水原因分析
熊小龙
（海军装备部，陕西兴平713105）
摘要：针对某型柴油机试车过程中出现的淡水泵泄漏现象，采用故障树分析的方法对故障原因进行分析和排查，并进行试验验证。分析结果表明：水泵对中不当导致侧向推力较大，引发密封面积减小是导致此次故障的主要原因。通过采取提高水泵平台试验要求，增加水泵轴承座内外圆同
轴度要求及增大叶轮平衡孔尺寸等措施，较好地解决了该问题，保证了淡水冷却系统的可靠性。关键词：柴油机；淡水泵；泄漏；故障树分析
中图分类号：TK424.2*11 0引言
文献标识码：B
淡水泵是柴油机闭式冷却系统的重要组成部分。该系统采用淡水循环对柴油机的受热零部件进行冷却，再用海水对淡水进行冷却，以保证柴油机的正常运转"]。
一旦淡水泵漏水将导致冷却效果变差，可能导
致诸多不良后果，如破坏零件的正常间隙，增大零件的热应力和热变形，引起滑油的分解与劣化等。故发现淡水泵漏水必须立即采取相应措施。本文对某型机淡水泵泄漏现象进行分析，找出根本原因，
并采取有效措施避免了类似问惠的再次发生。 1
故障现象
某型柴油机在磨合后的单项试验中，机带淡水泵（泵号：2013-25）发生漏水。将该水泵送水泵试验台检验，检验结果：水泵出口压力0.35MPa，不漏水；水泵出口压力0.50MPa，水泵连续不间断漏水。
首次更换淡水泵（泵号：2013-21），动车3h 后，水泵漏水。拆下水泵送试验台做动态密封性检查：水泵出口压力0.35MPa时不漏：0.50MPa压力下，5min内未渗漏。
当日晚，更换水泵轴承座（内外圆同轴度： 0.01mm）后，对淡水泵（泵号：2013-21）装机试
验，约每隔5min漏水一滴。 2建立故障树
对漏水故障的可能原因进行了讨论，结合此前发生的淡水泵漏水问间题（漏水同时，双列向心滚
文章编号：10014357(2016)04-0057-03
子轴承与泵体发生磨损），建立故障树如图1。
淡水泵漏水
技术状数
水封间
水凝轴轴向掌中动最过大
健城
水泵轴轴向擦力大
水染轴对中不当
图1
淡水泵漏水故障树
轴承暖漏水
进一步细化，行
得到如图2~图4所示的二级故
障树。
水封间题 4
水封动静环间腺不
3
水封动静环间润滑不良
旋间不
安装间不能灵活移
图2水封问题故障树
分析排查及验证
起动静环间干摩握
根据建立的故障树，分级进行排查，具体步骤
如下。
3.1技术状态 3.1.1图纸状态
复查该型柴油机淡水泵图纸状态：与专利方最
