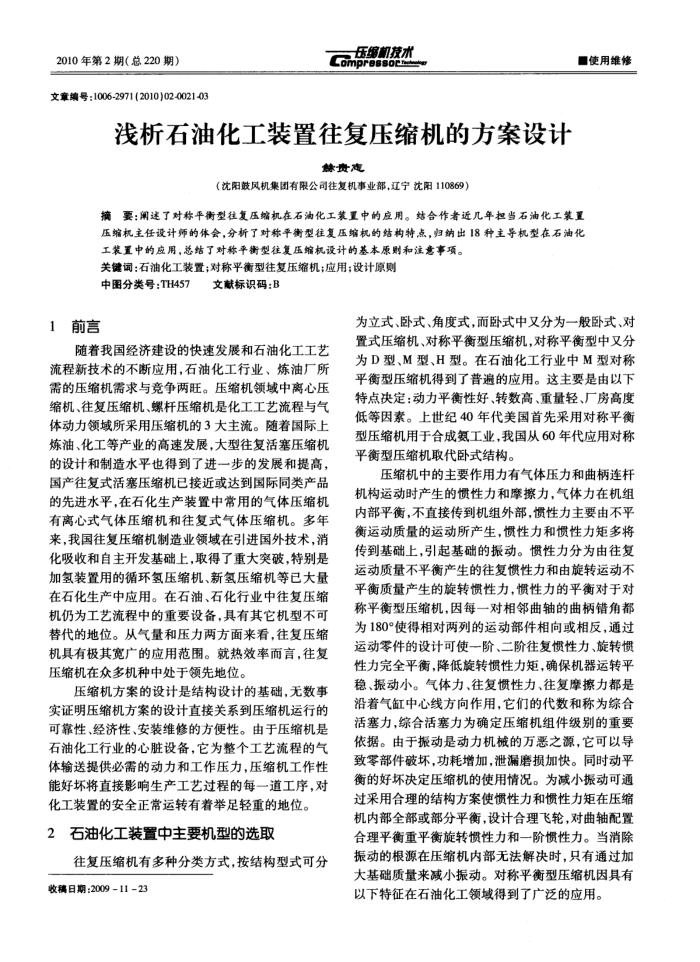

2010年第2期（总220期）
文章编号：1006-2971(2010)02-0021-03
压缩机技术 Compressocm
浅析石油化工装置往复压缩机的方案设计
慧贵患
（沈阳鼓风机集团有限公司往复机事业部，辽宁沈阳110869）
■使用维修
摘要：阐速了对称平街型往复压缩机在石油化工装置中的应用。结合作者近几年担当石油化工装置压缩机主任设计师的体会，分析了对称平衡型往复压缩机的结构特点，归纳出18种主导机型在石油化
工装置中的应用，总结了对称平衡型往复压缩机设计的基本原则和注意事项。关键词：石油化工装置；对称平衡型往复压缩机；应用；设计原则
中图分类号：TH457
1前言
文献标识码：B
为立式、卧式、角度式，而卧式中又分为一般卧式、对
随着我国经济建设的快速发展和石油化工工艺
流程新技术的不断应用，石油化工行业、炼油厂所需的压缩机需求与竞争两旺。压缩机领域中离心压缩机、往复压缩机、螺杆压缩机是化工工艺流程与气体动力领域所采用压缩机的3大主流。随着国际上炼油、化工等产业的高速发展，大型往复活塞压缩机的设计和制造水平也得到了进一步的发展和提高，国产往复式活塞压缩机已接近或达到国际同类产品的先进水平，在石化生产装置中常用的气体压缩机有离心式气体压缩机和往复式气体压缩机。多年来，我国往复压缩机制造业领域在引进国外技术，消化吸收和自主开发基础上，取得了重大突破，特别是加氢装置用的循环氢压缩机、新氢压缩机等已大量在石化生产中应用。在石油、石化行业中往复压缩机仍为工艺流程中的重要设备，其有其它机型不可替代的地位。从气量和压力两方面来看，往复压缩机具有极其宽产的应用范围。就热效率而，在复压缩机在众多机种中处于领先地位。
压缩机方案的设计是结构设计的基础，无数事实证明压缩机方案的设计直接关系到压缩机运行的可靠性、经济性、安装维修的方便性。由于压缩机是石油化工行业的心脏设备，它为整个工艺流程的气体输送提供必需的动力和工作压力，压缩机工作性能好坏将直接影响生产工艺过程的每一道工序，对
化工装置的安全正常运转有着举足轻重的地位。 2
石油化工装置中主要机型的选取
往复压缩机有多种分类方式，按结构型式可分收稿日期：20091123
置式压缩机、对称平衡型压缩机，对称平衡型中支分为D型、M型、H型。在石油化工行业中M型对称平衡型压缩机得到了普遍的应用。这主要是由以下特点决定：动力平衡性好、转数高、重量轻、厂房高度低等因素。上世纪40年代美国首先采用对称平衡型压缩机用于合成氨工业，我国从60年代应用对称平衡型压缩机取代卧式结构。
压缩机中的主要作用力有气体压力和曲柄连杆机构运动时产生的惯性力和摩擦力，气体力在机组内部平衡，不直接传到机组外部，馈性力主要由不平衡运动质量的运动所产生，惯性力和债性力矩多将传到基础上，引起基础的振动。惯性力分为由往复运动质量不平衡产生的往复惯性力和由旋转运动不平衡质量产生的旋转惯性力，惯性力的平衡对于对称平衡型压缩机，因每一对相邻曲轴的曲柄错角都为180°使得相对两列的运动部件相向或相反，通过运动零件的设计可使一阶、二阶往复惯性力、旋转惯性力完全平衡，降低旋转惯性力矩，确保机器运转平稳、振动小。气体力、往复惯性力、往复摩操力都是浩看气缸中心线方尚作用，它们的代数和称为综合活塞力，综合活塞力为确定压缩机组件级别的重要依据。由于振动是动力机的万恶之源，它可以导致零部件破坏，功耗增加，泄漏磨损加快。同时动平衡的好环决定压缩机的使用情况。为减小振动可通过采用合理的结构方案使惯性力和惯性力矩在压缩机内部全部或部分平衡，设计合理飞轮，对曲轴配置合理平衡重平衡旋转惯性力和一阶惯性力。当消除振动的根源在压缩机内部无法解决时，只有通过加大基础质量来减小振动。对称平衡型压缩机因具有以下特征在石油化工领域得到了广泛的应用。
