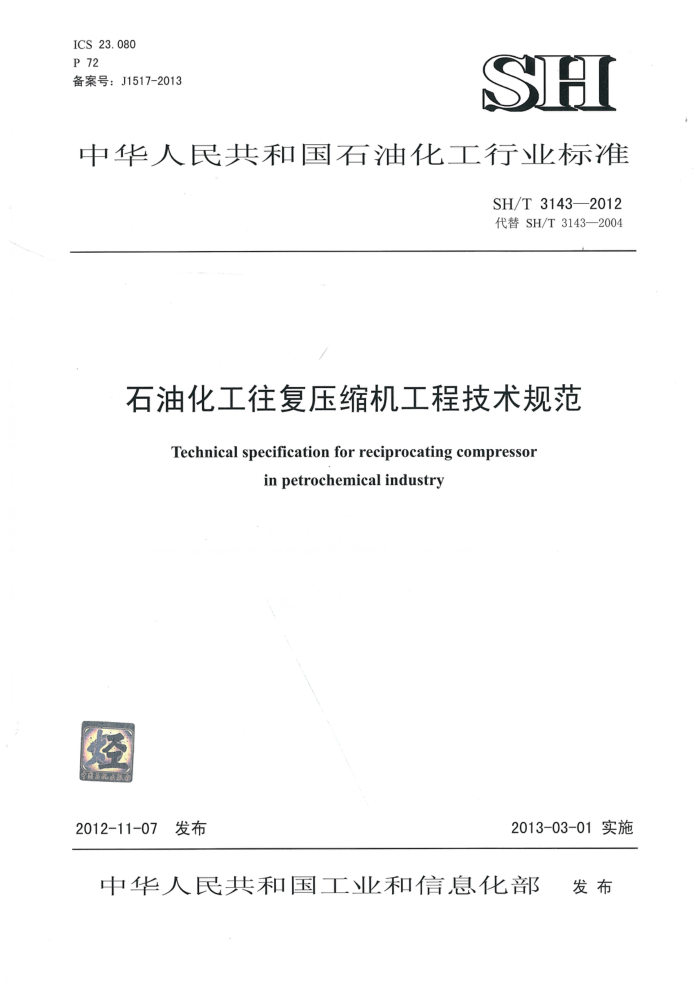

ICS 23.080 P 72 备案号：J1517-2013
SH
中华人民共和国石油化工行业标准
SH/T 3143—2012 代替SH/T3143—2004
石油化工往复压缩机工程技术规范
Technical specificationforreciprocating compressor
inpetrochemicalindustry
空
2012-11-07发布
2013-03-01实施
中华人民共和国工业和信息化部 发布 SH/T3143—2012
目 次
前言 1 范围· 2 规范性引用文件 3 术语和定义·
替代设计 5 基本设计 5. 1 般要求· 5.2 许用速度 5.3 许用排气温度· 5.4活塞杆及气体负荷· 5.5 临界转速.. 5.6 压缩机气缸及接口· 5. 7 气缸冷却 5. 8 气阀和卸荷器 5. 9 活塞、活塞杆和活塞环 5.10 曲轴箱、曲轴、连杆、轴承和十字头 5.11 间隔室 5.12 填料盒与压力填料 5.13 压缩机运动机构润滑系统· 5.14 气缸与填料润滑· 5.15 材料· 5.16 噪声
4
辅助设备 6. 1 驱动机 6.2 联轴器和护罩 6.3 减速齿轮· 6. 4 皮带传动 6.5 安装底座 6.6 控制和仪表 6.7 管道系统· 6.8 级间冷却器和后冷却器 6.9 气液分离器· 6.10 气体脉动和机组振动控制 6.11 缓冲罐 6.12 空气进气过滤器 6.13 专用工具
6
0
0
F
16
.16 SH/T 3143-2012
Contents
Foreword 1 Scope.
Normative references. 3 Terms and definitions
2
Alternative designs 5Basic design.
4
5.1 General.. 5.2Allowable speeds.... 5.3 Allowable discharge temperature 5.4 Rod and gas loads.. 5.5 Critical speeds.... 5.6 Compressor cylinders and connections... 5. 7 Cylinder cooling... 5.8 Valves and unloaders.. 5.9 Piston,piston rods, and piston rings 5.10 Crankcases, crankshafts, connecting rods, bearings, and crossheads...... 5.11 Distance pieces... 5. 12 Packing cases and pressure packing.. 5.13 Compressor frame lubrication system 5. 14 Cylinder and packing lubrication..... 5.15 Materials...... 5.16 Noise 6 Accessories 6. 1 Drivers 6. 2 Couplings and guards.. 6.3 Reductiongears 6. 4 Belt drives 6.5 Mounting plates.. 6.6 Controls and instrumentation 6.7 Piping and appurtenances. 6.8 Intercoolers and aftercoolers. 6.9 Separators... 6.10 Pulsation and vibration control.. 6.11 Pulsation suppressors 6.12 Air intake filters 6.13 Special tools
.10
10
·13 ..16 .16 16 .17 .17 12
II SH/T3143—2012
7Inspection and testing.. 7. 1 General 7.2Inspection.. 7.3Testing... 7.4Inspection and test Items,procedures and acceptance criteria 8Painting,mark,preparationforshipment.. 8.1Painting. 8.2 Nameplates and rotation arrows.
18
18
18 .18 18
..20 .20 20 20 ...20 .21 ..21 .21
8.3Mark.... 8.4Preparation for shipment...
9Guarantee. 9.1 Mechanical guarantee
9.2Performance guarantee... 10 Vendor's data.. 10.1 General 10.2Proposals... 10.3Contractdata* AnnexA（Informative）Referencedscopeof supplies· Annex B (Informative)Data sheets for reciprocating compressor.... AnnexC（Informative）Materialsformajorcomponentparts AnnexD（Informative）Pipingmaterials.. AnnexE（Informative)Vendorsdrawingand datarequirements. Explanationof wordinginthis specification*
21
.21 21 21
.22 23 .32 33 ·34 3
IV SH/T3143—2012
前言
根据中华人民共和国工业和信息化部《2009年第一批工业行业标准制修订计划》（工信厅科 [2009]104号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本规范。
本规范共分10章和5个附录。 本规范的主要技术内容是：石油化工用往复压缩机的性能设计、结构设计、材料选用以及重要零
部件的合理设计及配置等多个方面应遵循的原则；同时也提出了作为机组重要组成部分的辅助设备、 辅助管道系统、控制和仪表等方面应遵守的准则；还对机组的检测、试验、包装、运输及资料准备等方面提出了要求。
本规范是在SH/T3143--2004《石油化工往复压缩机工程技术规定》的基础上修订而成，修订的主要技术内容是：
依据国外标准APIStd618-2007，对原引用APIStd618-1995的相关条款进行了修订；增删了个别规范性引用文件；更新了规范性引用文件的版本；提高了建议的活塞直径与压缩机转速的乘积以及最大气缸直径的限值；活塞杆、十字头销或套筒轴承的综合负荷的计算增加了考虑任何一个气阀损坏的情况；规定了不同的条件下应采用的气缸冷却系统、运动机构润滑系统；曲轴超声波检测标准具体化：补充了当压缩机在有载下启动时要确保压缩机不损坏的措施；规定了压缩机组在基础上安装后压缩机机身的振动限值；更新了数据表：更新了压缩机材料对照表；更新了配管材料对照表。
本规范由中国石油化工集团公司负责管理，由中国石油化工集团公司机械技术中心站负责日常管理，由中石化洛阳工程有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送日常管理单位和主编单位。
本规范日常管理单位：中国石油化工集团公司机械技术中心站
通信地址：上海市延安西路376弄22号10楼邮政编码：200040 电： 话：021-32140411 传 真：021-62489867
本规范主编单位：中石化洛阳工程有限公司
通信地址：河南省洛阳市中州西路27号邮政编码：471003
本规范参编单位：中石化上海工程有限公司
中石化宁波工程有限公司中国石化工程建设有限公司上海电气压缩机泵业有限公司
V SH/T3143——2012
本规范主要起草人员：苏衍初杨立民 杨成炯 李法海 陈伟 黄水龙 岳 平 程广庆本规范主要审查人员：盛志伟 周家祥 张景安 范德明 曹永军 邢桂坤 蒋 国 漆明贵
寇东滨 汪春茂 谢福海 朱吉新 刘夕凤
本规范2004年首次发布，本次为第1次修订。
VI SH/T3143—2012
石油化工往复压缩机工程技术规范
1范围
本规范规定了石油化工用往复压缩机及其驱动机、辅助设备在设计、制造、检验和试验等方面的最低要求。
本规范适用于石油化工用往复压缩机的工程设计及设备采购。 本规范不适用于排气压力小于0.9MPa(G)的动力用空气压缩机、内燃机或往复式蒸汽机驱动的压
缩机以及油田用的小型高速压缩机。 2规范性引用文件
下列文件对于本规范的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本规范。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
GB150钢制压力容器 GB151 管壳式换热器 GB755 旋转电动机，定额和性能（idtIEC60034） GB3836.1 爆炸性气体环境用电气设备第1部分：通用要求（eqVIEC60079-0：1998） GB3836.2 爆炸性气体环境用电气设备第2部分：隔爆型“d”（eqvIEC60079-1:1990） GB3836.3 爆炸性气体环境用电气设备第3部分：增安型“e”（eqvIEC60079-7:1990） GB3836.14 爆炸性气体环境用电气设备第14部分：危险场所分类.(idtIEC60079-10:1995) GB/T6402—2008钢锻件超声波检测方法 GB/T 9115 对焊钢制管法兰 GB/T12241- —2005 安全阀.一般要求 GB/T12242- 2005 压力释放装置性能试验方法 GB/T12243-—2005 弹簧直接载荷式安全阀 GB/T12667—1990 同步电动机半导体励磁装置总技术条件 GB/T13957—2008 大型三相异步电动机基本系列技术条件 GBZ/T189.8—2007工作场所物理因素测量噪声 HG/T20615—2009钢制管法兰（Class系列) JB/T6908-2006容积式压缩机用钢锻件 JB/T9020—1999 大型锻造曲轴超声波检测 SH3406—1996石油化工钢制管法兰 TSGD0001一2009·压力管道安全技术规程-工业管道 TSGR0004一2009·固定式压力容器安全技术监察规程 TSGZF001一(2009修订）安全阀安全技术监察规范 IECExO1IEC防爆电器设备认证标准体系—基本准则（IECschemeforcertificationtostandards
for electrical equipmentfor explosiveatmospheres (IECEx scheme):-Basic rules)
IECEx02IEC防爆电器设备认证标准体系-程序准则.（IEC-schemeforcertificationto.standards for electrical equipmentforexplosiveatmospheres (IECExscheme)-Rules ofprocedure)
IEC60034转动电器设备（系列标准）（Rotatingelectricalmachine）
1
