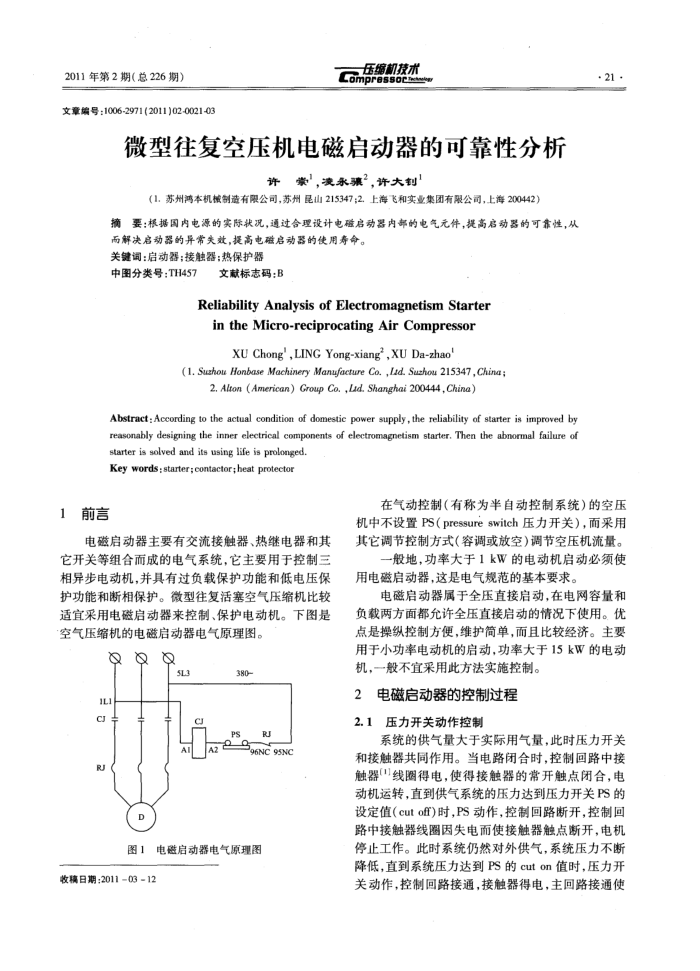

2011年第2期（总226期）
文章编号：1006-2971(2011)02-0021-03
压缩机技术 Compressoc
微型往复空压机电磁启动器的可靠性分析
许蒙，凌永骤2，许大到封
（1.苏州鸿本机械制造有限公司，苏州昆山215347;2.上海飞和实业集团有限公司，上海200442）
摘要：根据国内电源的实际状况，通过合理设计电磁启动器内部的电气元件，提高启动器的可靠性，从
而解决启动器的异常失效，提高电磁启动器的使用寿命。关键调：启动器：接触器：热保护器
中图分类号：TH457
文献标志码：B
ReliabilityAnalysisofElectromagnetismStarter in the Micro-reciprocating Air Compressor
XU Chong",LING Yong-xiang’,XU Da-zhao
(1. Suzhou Honbase Machinery Manufacture Co. ,Lad. Suzhou 215347, China ;
2. Alton (American) Group Co. ,Ld. Shanghai 200444, China)
Abstract: According to the actual condition of domestic power supply, the reliability of starter is improved by reasonably designing the inner electrical components of electromagnetism starter. Then the abnormal failure of
starter is solved and its using life is prolonged. Key words ; starter; contactor;heat protector
前言 1
电磁启动器主要有交流接触器、热继电器和其它开关等组合而成的电气系统，它主要用于控制三相异步电动机，并具有过负载保护功能和低电压保护功能和断相保护。微型往复活塞空气压缩机比较适宜采用电磁启动器来控制、保护电动机。下图是空气压缩机的电磁启动器电气原理图
8
IL1 C
8
5L3
380
BI
SNC95NC
图1电磁启动器电气原理图
收稿日期：201103-12
·21
在气动控制（有称为半自动控制系统）的空压机中不设置PS（pressureswitch压力开关），面采用其它调节控制方式（容调或放空）调节空压机流量。
-般地，功率大于1kW的电动机启动必须使用电磁启动器，这是电气规范的基本要求。
电磁启动器属于全压直接启动，在电网容量和负载两方面都允许全压直接启动的情况下使用。优点是操纵控制方便，维护简单，而且比较经济。主要用于小功率电动机的启动，功率大于15kW的电动
机，一般不宜采用此方法实施控制。 2
电磁启动器的控制过程 2.1压力开关动作控制
系统的供气量大于实际用气量，此时压力开关和接触器共同作用。当电路闭合时，控制回路中接触器(1)线圈得电.使得接触器的常开触点闭合，电动机运转，直到供气系统的压力达到压力开关PS的设定值(cutoff)时，PS动作，控制回路断开，控制回路中接触器线圈因失电而使接触器触点断开，电机停止工作。此时系统仍然对外供气，系统压力不断降低，直到系统压力达到PS的cuton值时，压力开关动作，控制回路接通，接触器得电，主回路接通使
