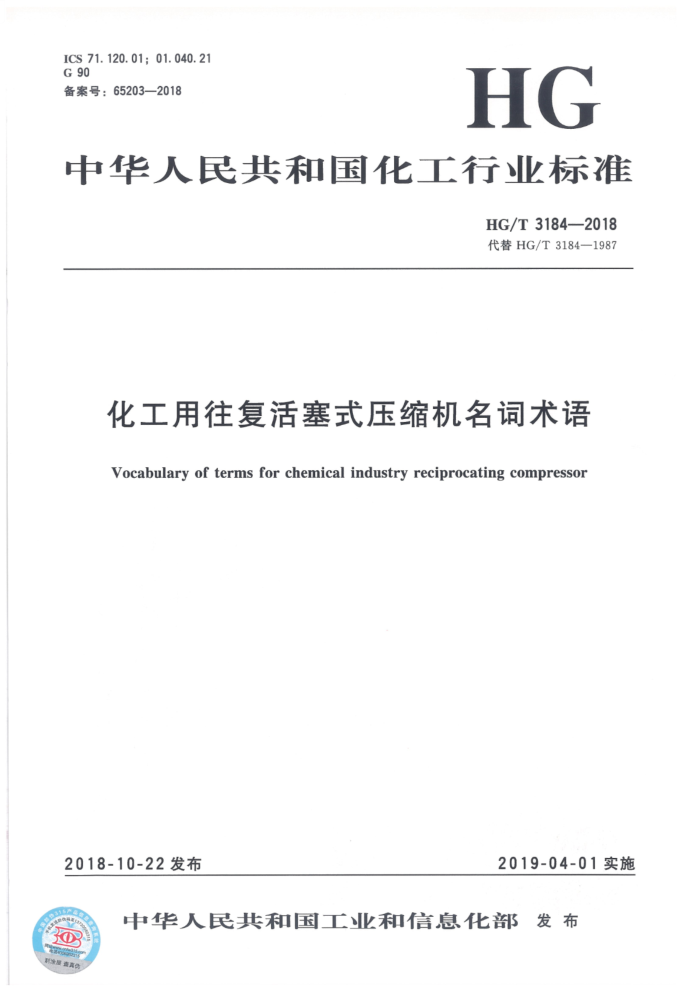

ICS 71.120.01; 01.040.21 G 90 备案号：65203—2018
HG
中华人民共和国化工行业标准
HG/T3184—2018 代替HG/T3184—1987
化工用往复活塞式压缩机名词术语
Vocabulary of terms for chemical industry reciprocating compressor
2019-04-01实施
2018-10-22发布
中华人民共和国工业和信息化部发布 HG/T3184—2018
目 次
前言范围通用概念
2 3 4 5 设计与计算 6结构部件索引
分类参数
10 24 33 50
I HG/T3184—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替HG/T3184一1987《化工用往复活塞式压缩机名词术语》。与HG/T3184—1987相
比，除编辑性修改外主要技术变化如下：
修订了压缩机“分类”方式的顺序，将“按气缸中心线布置分类”改为“按气缸布置分类” 和“按中心线布置分类”两部分，取消“按活塞工作面对气体的作用分类”，取消“按所压缩的气体介质分类”，增加“其他”分类，将部分难以归类或未出现在1987年版中的新型压缩机归人其中（见3，1987年版编号为10400、10900、11300）；增加了“性能参数”和“结构参数”的内容，将1987年版中“热力计算”部分内容调整到此两节，并做补充（见4.1、4.2)；修订了“设计与计算”的内容，增加部分内容（见5）；修订了“结构部件”的内容，做删减和增补（见6，1987年版编号为20000）；修订了原标准中各种压缩机及相关部件的图片（见图1、图2、图3..，1987年版的图1、 图2、图3）。
本标准由中国石油和化学工业联合会提出。 本标准由全国化工机械与设备标准化技术委员会（SAC/TC429）归口。 本标准起草单位：上海化工研究院有限公司、上海大隆机器厂有限公司、华东理工大学。 本标准主要起草人：许保云、梁海波、程广庆、艾波、翟金国、包春凤、吴高胜、曾榆、曹艳、
江孝平、王世忠、周帼彦、李瑜哲、王传昌、刘陈真。
本标准所代替标准的历次版本发布情况为：
HG/T31841987。
II HG/T3184—2018
化工用往复活塞式压缩机名词术语
1范围
本标准规定了化工用往复活塞式压缩机通用概念、分类、参数、设计与计算、结构部件的名词术语。
1
本标准适用于化工用往复活塞式压缩机。
2 通用概念 2. 1
往复压缩机 lreciprocatingcompressor 通过活塞或柱塞做往复直线运动时与气缸构成的工作容积周期性改变，以提高气体压力并输送气
体的机器。 2.2
压缩介质 质compressedmedium 被压缩的工艺介质（气体）。
2.3
列line 在同一气缸轴线上的单个或串联气缸，结构上组成一列。列是压缩机气缸中心线的标志，列数即
气缸中心线数。 2. 4
级 stage 完成压缩循环的基本单元。级是被压缩气体达到预定压力升压次数的标志。
2. 5
段 section 在一台工艺流程用压缩机中，相邻各级的气量和组分相同时，称为段。
3分类 3.1 按压力分类 3. 1. 1
低压压缩机 lowpressurecompressor 末级排气压力为0.2MPa～1MPa的压缩机。
1 HG/T3184—2018
3. 1. 2
中压压缩机mediumpressurecompressor 末级排气压力为1MPa～10MPa的压缩机。
3. 1. 3
高压压缩机highpressurecompressor 末级排气压力为10MPa~100MPa的压缩机。
3. 1. 4
超高压压缩机 super high pressure compressor 末级排气压力大于100MPa的压缩机
3. 1. 5
真空压缩机 vacuumcompressor 吸气压力低于01MPa，排气压力大于0.1MPa的压缩机（真空压缩机不同于真空泵，其吸气、
排气压力是相对稳定的） 3. 1. 6
循环压缩机 recycle compressor 被压缩 气体自排气口排出后克服外部系统或 艺流程压力损失部分或全部返回到原吸气口，
起循环增 压作用的压缩机。 3.2按列 数分类 3. 2. 1
单列压缩机 single-throw compres 列数为 1的压缩机。
cor
3. 2.2
两列压缩机 two-throwcompressor 列数为2的压缩机
3.2.3
多列压缩机 multiple-throwcompressor 列数大于2的压缩机。
3. 3 按级数分类 3. 3. 1
单级压缩机 single-stage compressor 级数为1的压缩机。
3. 3. 2
两级压缩机 two-stage compressor 级数为2的压缩机。
2 HG/T3184—2018
3.3.3
多级压缩机multiple-stagecompressor 级数大于2的压缩机。
3.4按中心线布置分类 3. 4. 1
卧式压缩机horizontalcompressor 气缸中心线均在同一水平面内的压缩机。
3. 4. 2
立式压缩机verticalcompressor 气缸中心线均与水平面垂直的压缩机。
3.5按气缸布置分类 3. 5. 1
对动型压缩机（对称平衡型压缩机）balanced-opposedcompressor 列数为偶数，气缸及传动部件皆分布于曲轴中心线两侧，相对两列的曲柄错角为180°，活塞做
等速率反向运动的卧式压缩机（见图1）。
图1对动型压缩机 HG/T 3184—2018
3. 5.2
M型压缩机M-typecompressor 列数为4，原动机置于各列同侧的对动型压缩机（见图2）
3.5.3
H型压缩机 H-type compressor 原动机置于两压缩机机身之间 的四列对动型压缩机 见图3）
图3H型压缩机 HG/T 3184—2018
3. 5. 4
对置式压缩机opposedreciprocatingcompressor 气缸及传动件皆分布在曲轴中心线两侧，其相对两列的活塞做同向、同速运动的压缩机（见图4）。
图4对置式压缩机
3. 5. 5
角度式压缩机angle-typecompressor 气缸中心线间的夹角不等于0°或180°的压缩机。
3. 5. 5. 1
V型压缩机V-typecompressor 气缸中心线均倾斜于水平面，并呈V型排列的角度式压缩机（见图5）。
