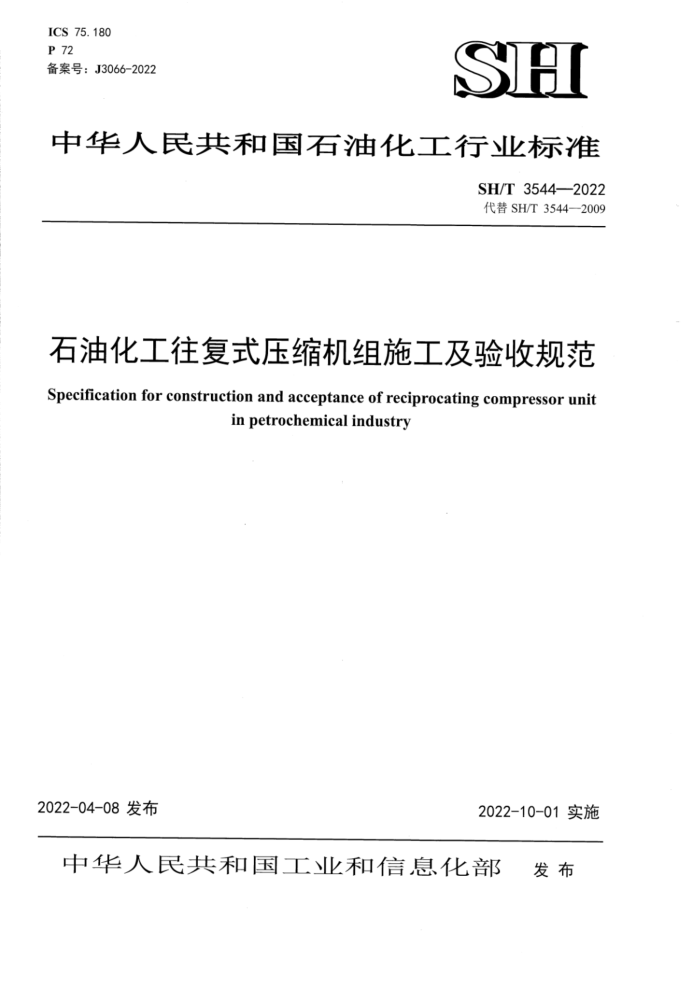

ICS 75.180 P 72 备案号：J3066-2022
SH
中华人民共和国石油化工行业标准
SH/T35442022 代替SH/T3544—2009
石油化工往复式压缩机组施工及验收规范 Specification for construction and acceptance of reciprocating compressor unit
in petrochemical industry
2022-04-08发布
2022-10-01实施
中华人民共和国工业和信息化部 发布 SH/T3544—2022
目 次
前言
范围规范性引用文件。
-
2
3安装前准备 3.1 一般规定 3.2 施工现场 3.3 开箱检验 3.4 基础检查、复测及处理 4压缩机解体安装 4.1 一般规定 4.2 机身、中体安装 4.3 曲轴、轴承安装· 4.4 灌浆·· 4.5 气缸安装 4.6 十字头和连杆安装 4.7 填料函和刮油器安装 4.8 活塞、活塞杆和活塞环安装 4.9 进、排气阀安装 4.10 盘车器安装
*&
.9 10 12 12
压缩机整体安装 6 电动机安装
5
13 13 14 14 15 15 15 15 15 15 16 16 16 17
附属设备和管道安装· 7.1润滑油系统安装 7.2注油系统安装 7.3冷却水系统安装 7.4缓冲罐、级间冷却器、分离器等附属设备安装 7.5工艺管道安装· 8润滑油系统和水、汽系统试运行 8.1 试运行应具备的条件 8.2水、汽系统试运行. 8.3油系统冲洗及试运行. 8.4气缸和填料函注油系统试运行 8.5 气量调节装置联调试验.
T SH/T3544—2022 压缩机组无负荷试运转 9.1试运转准备 9.2电动机无负荷试运转 9.3压缩机无负荷试运转· 10压缩机组负荷试运转·
17
9
17 12 18
19 19 19 · 20 20 22 24 . 28 · 34 · 40 41 42 43
10.1 试运转准备工作 10.2 负荷试运转 10.3 负荷试运转的停车 11 交工文件附录A（资料性附录） 螺栓拧紧力矩参考数值· 附录B（规范性附录） 薄壁瓦余面高度的测量方法附录C（资料性附录) 往复式压缩机气缸滑道激光准直仪找正法，附录D（资料性附录） 卧式往复式压缩机活塞杆冷态径向跳动· 附录E（资料性附录） 聚醚醚酮（PEEK）阀片技术要求附录F（规范性附录） 电动机空气间隙检查方法附录G（规范性附录） 往复式压缩机机械振动分级本规范用词说明，附：条文说明
44
II SH/T3544—2022
Contents
Foreword
Scope 2 Normative references 3Preparationbeforeinstallation
3.1 General requirements 3.2Construction site 3.3Unpackinginspection 3.4Foundation's examination, repetition measurement and surface treatment Disassemblyandinstallationofcompressor 4.1 General requirements 4.2 Compartmentand distance pieces installation 4.3 Crankshaft and bearing installation 4.4 Grouting 4.5 Cylinder installation · 4.6 Crosshead and connectingrod installation 4.7 Packing cases and wiper installation 4.8 Installation of piston,piston rod and piston ring 4.9 Suction and delivery valve installation 4.10 Turning deviceinstallation Theoverallcompressor installation Motor installation' Accessories and piping installation 7.1 Oil system installation 7.2Cylinderandpacking oil injection systeminstallation 7.3Installationof coolingwatersystem 7.4Buffer tank, interstage cooler and other auxiliary equipments installation 7.5Pipe installation Test running of lubricating oil,waterand steam system 8.1 Conditions for Test running 8.2 Test running of water and steam system 8.3 Washing and testrunning ofwater and lubricating oil system 8.4 Test running of cylinder and packing oil injection system : 8.5 Combined test of stepless capacity adjustment systems
3
8
9
10 11 12 12 12 13
5
6
7
14 14 14 14 15 15 15 : 15 15 16 16 17
8
II SH/T 3544—2022 9No-loadtest running of compressorunit 9.1 Preparation fortestrunning 9.2No-loadtestrunningofmotor 9.3No-load testrunningof compressor 10Loadtestrunningof compressorunit 10.1 Preparationfortestrunning 10.2Load test running 10.3Stop ofloadtestrunning 11Technical documentsforconstructioncompletion Annex A (Informative)Reference value of tightening torque bolt Annex B (normative)Measuring method of the remaining surface height of thin-walled tile AnnexC(Informative)Alignmentmethod ofthelaserfor slipwayof reciprocating compressors-. ··· 27
17
17 17 18 18
18 19 20 20 21 .·· 23
. 33 · 39 · 40 · 41 43 44
AnnexD (Informative)Cold radial runout ofpistonrod ofhorizontal reciprocating compressor: AnnexE(Informative)InspectionofthePEEKvalveplate Annex F (normative) Motor air gap inspection method. AnnexG (normative)Mechanicalvibration rating of reciprocating compressor: Explanation ofwording in this specification Add: Explanation of articles:
IV SH/T3544—2022
前言
根据中华人民共和国工业和信息化部《2018年第四批行业标准制修订计划》（工信科（2018）73 号）的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本规范。
本规范共分11章和7个附录。 本规范的主要技术内容：范围和规范性引用文件；安装前的准备；压缩机解体安装；压缩机整体安
装；电动机安装；附属设备和管道安装；润滑油系统和水、汽系统试运行；压缩机组无负荷试运转；压缩机组负荷试运转。
本规范修订的主要技术内容如下：
修订了适用范围；修订了活塞、活塞杆和活塞环安装要求；修订了进、排气阀安装要求，增加无级气量调节系统安装要求：增加了压缩机整体安装；增加了气量无级调节装置联调试验；修订了压缩机负荷试运转相关条款；修订了附录薄壁瓦余面高度的测量方法；
-
修订了附录卧式往复式压缩机活塞杆冷态径向跳动：增加了附录聚醚醚酮（PEEK）阀片技术要求；取消了原附录化学清洗的酸洗配方的要求，增加了附录往复式压缩机机械振动分级。
本规范由中国石油化工集团有限公司负责管理，由中国石油化工集团有限公司施工技术南京站负责日常管理，由中石化宁波工程有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送日常管理单位和主编单位。
本规范日常管理单位：中国石油化工集团有限公司施工技术南京站
通讯地址：江苏省南京市栖霞区仙林大道16号邮政编码：210049 电话：025-85935049 传真：025-85561051
本规范主编单位：中石化宁波工程有限公司
通讯地址：浙江省宁波市科技园区院士路660号邮政编码：315103
本规范主要起草人员：邵志芳 张宏君本规范主要审查人员：陈继然 何轶奕 葛春玉 许名国 卢朝阳 龚力强 张照鹏 孙桂宏
许灯凯 毛晨 郑顺贤 董文寰 王爱琴 杨立民 詹小红王立印曾祥文 韩建华 张桂红 杨晓萌
本规范2009年首次发布，本次为第1次修订。
V SH/T3544—2022
石油化工往复式压缩机组施工及验收规范
1范围
本规范规定了石油化工往复式压缩机组安装工程的技术要求及质量标准。 本规范适用于D型、M型、H型等卧式往复式压缩机组的施工及验收。 本规范不适用于移动式空气压缩机、内燃机或往复式蒸汽机驱动的压缩机以及油田用的小型高速压
缩机。
2规范性引用文件
下列文件对于本规范的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本规范。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范，
GB50204 混凝土结构工程施工质量验收规范 GB 50236 现场设备、工业管道焊接工程施工规范 GB 50461 石油化工静设备安装工程施工质量验收规范 GB 50517 石油化工金属管道工程施工质量验收规范 GB/T50484 石油化工建设工程施工安全技术标准 SH/T3503 石油化工建设工程项目交工技术文件规定 SH/T3508 石油化工安装工程施工质量验收统一标准 SH/T3510 石油化工设备混凝土基础工程施工质量验收规范 SH/T3536 石油化工工程起重施工规范 SH/T 3538 石油化工机器设备安装工程施工及验收通用规范 SH/T3543 石油化工建设工程项目施工过程技术文件规定
3安装前准备
3.1一般规定 3.1.1本规范为往复式压缩机组施工及验收的专项规范，其通用技术规定应按SH/T3538执行。 3.1.2往复式压缩机组施工及验收除执行本规范外，产品技术文件另有规定时，还应执行产品技术文件的规定。 3.1.3 安装前应具备下列技术文件：
a) 设计文件； b) 产品技术文件； c） 施工技术文件； d) 供货技术协议书及相关会议纪要。
3.1.4产品技术文件应包括下列内容：
a）产品合格证；
1 SH/T3544—2022
b) 压缩机主要零部件的无损检测等质量证明文件； c） 机身煤油试漏合格、气缸本体及水冷夹套等压力试验合格证明文件： d) 随机压力容器制造许可、制造监督检验、压力试验等质量证明文件； e) 机组所附的管材、管件、高压紧固件、阀门等管道组成件的质量证明文件； f) 工厂装配和出厂试验记录； g） 机组的装箱清单、设备图、安装图、易损件图及安装、操作、维护说明书等有关技术文件
3.1.5 起重吊装作业应按SH/T3536执行，并应按照吊装标识进行吊装和运输。 3.1.6 机组安装中使用的主要计量和检测器具示值误差应在其允许范围之内，其精度等级应不低于被检对象的精度等级。 3.1.7 机组施工的安全技术和劳动保护应符合GB/T50484的有关规定。 3. 2 施工现场 3.2.1 机组安装前现场应具备下列条件：
a） 基础具备安装条件，与机组安装相关的土建主体工程已完工； b) 场地平整，道路畅通； c) 施工用水、电、汽、气等具备使用条件； d) 吊装设施具备使用条件； e） 备有零部件、工具等的贮存设施； f）有相应的防火、防风、防水、防冻和防尘设施。
3.2.2机组解体安装时，厂房屋顶应施工完毕、厂房应封闭管理。 3.3开箱检验
3.3.1 机组开箱检验应有采购单位、建设单位/监理单位、施工单位代表参加，按设计文件、产品技术文件和装箱清单对机器进行下列项目检查并做出验收记录：
a） 箱号、箱数及包装状况； b) 机器的名称、型号、规格： c） 外观检查主机、附属设备及零部件，并核实零部件的品种、规格、数量等：
d) 随机文件、专用工具： e） 机组配套的电气、仪表等设备及配件。
3.3.2与机组配套的电气、仪表等设备及配件，应由各专业人员进行验收。 3.3.3验收结束后，应整理开箱检验资料，参加验收的各方代表应在验收记录上签字。 3.3.4验收后的机器、零部件以及备品、配件若暂不安装，应采取防护措施，妥善保管。 3.4 基础检查、复测及处理 3.4.1 机组安装前，建设单位/监理单位应组织安装、基础施工单位对基础进行交接验收，合格后办理中间交接手续。 3.4.2基础施工单位应提供基础几何尺寸测量报告、混凝土试件检测报告等质量合格证明文件以及沉降观测原始记录。 3.4.3基础上应有标高基准线与纵、横轴线及预留孔中心位置；建筑物上应有坐标轴线及标高线。 3.4.4基础混凝土不得有裂纹、蜂窝、空洞、露筋等缺陷。 3.4.5安装单位应按设计文件对基础进行相关数据复测检查，其尺寸及位置的允许偏差应符合表3.4.5的要求。 2
