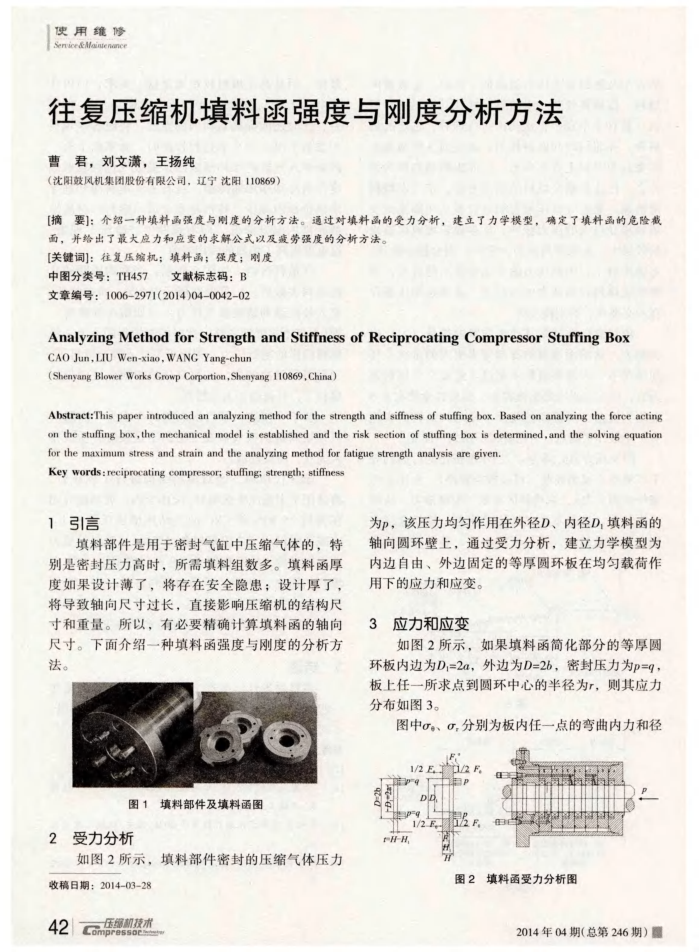

往复压缩机填料函强度与刚度分析方法曹君，刘文潇，王扬纯
（沈阳鼓风机集团股份有限公司，辽宁沈阳110869）
[摘要]：介绍一种填料函强度与则度的分析方法。通过对填料函的受力分新，建立了力学模型，确定了填料函的危险截
面，并给出了最大应力和应变的求解公式以及疲劳强度的分析方法。[关键词]：往复压编机；填料函；强度；刚度
中图分类号：TH457文献标志码：B 文章编号：1006-2971(2014)04-0042-02
AnalyzingMethodforStrengthandStiffnessofReciprocatingCompressorStuffingBox CAO Jun,LIU Wen-xiao,WANG Yang-chun
(Shenyang Blower Works Growp Corportion,Shenyang 110869, China)
Abstract:This paper introduced an analyzing method for the strength and siffness of stuffing box. Based on analyzing the force acting on the stuffing box,the mechanical model is established and the risk section of stuffing box is determined,and the solving equatior
for the maximum stress and strain and the analyzing method for fatigue strength analysis are given. Key words: reciprocating compressor; stuffing; strength; stiffness
1引言
填料部件是用于密封气缸中压缩气体的，特别是密封压力高时，所需填料组数多。填料函厚度如果设计薄了，将存在安全隐患；设计厚了，将导致轴向尺寸过长，直接影响压缩机的结构尺寸和重量。所以，有必要精确计算填料函的轴向尺寸。下面介绍一种填料函强度与刚度的分析方法。
Qo
图1填料部件及填料函图
2受力分析
如图2所示，填料部件密封的压缩气体压力
收稿日期：2014-03-28 c品质领飘技术 42
为p，该压力均匀作用在外径D、内径D,填料函的轴向圆环壁上，通过受力分析，建立力学模型为内边自由、外边固定的等厚圆环板在均匀载荷作用下的应力和应变。
应力和应变 3
如图2所示，如果填料函简化部分的等厚圆环板内边为D,=2a，外边为D=2b，密封压力为p=9 板上任一所求点到圆环中心的半径为，则其应力分布如图3。
图中。、分别为板内任一点的弯曲内力和径
F
DE
1/2E
H-H
F
图2填料函受力分析图
2014年04期（总第246期）图
