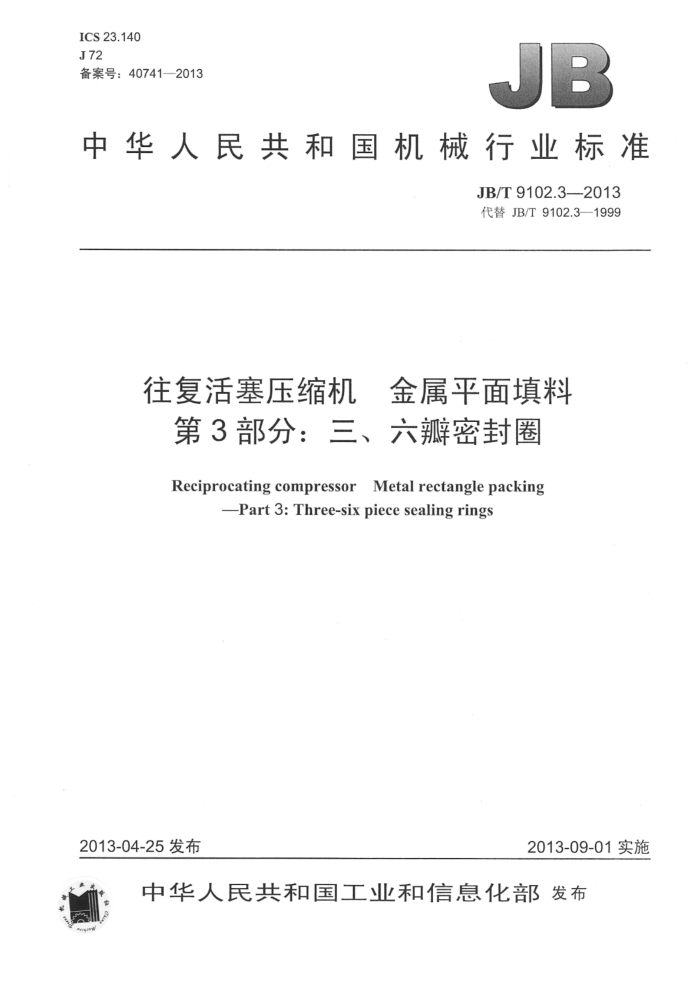

ICS 23.140 J72 备案号：40741—2013
JB
中华人民共和国机械行业标准
JB/T9102.3—2013 代替JB/T9102.3—1999
往复活塞压缩机，金属平面填料
第3部分：三、六瓣密封圈 Reciprocating compressor Metal rectangle packing
Part 3: Three-six piece sealing rings
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T9102.3—2013
目 次
前言.. 1 范围 2 规范性引用文件 3分类、标记 3.1分类... 3.2标记. 4要求... 4.1基本尺寸 4.2配对要求， 4.3 技术要求
II
4 JB/T9102.3—2013
前言
JB/T9102《往复活塞压缩机 ，金属平面填料》分为以下六个部分：
第1部分：三斜口密封圈；第2部分：三斜口刮油圈；第3部分：三、六瓣密封圈；第4部分：径向切口刮油圈；第5部分：密封圈和刮油圈用拉伸弹簧；第6部分：密封圈和刮油圈技术条件。
本部分是JB/T9102的第3部分。 本部分按照GB/T1.1—2009给出的规则起草本部分代替JB/T9102.3一1999《往复活塞压缩机金属平面填料 第3部分：三、六瓣密封圈》，除
编辑性修改外，技术内容没有变化。
本部分由中国机械工业联合会提出。 本部分由全国压缩机标准化技术委员会（SAC/TC145）归口。 本部分起草单位：姜堰启源机械配件有限公司（原江苏省姜堰市嘉诚粉末制品有限公司）。 本部分主要起草人：丁根富、徐华平、钱军。 本部分所代替标准的历次版本发布情况为：
JB/T9102.3—1999。
II JB/T9102.3—2013
往复活塞压缩机金属平面填料
第3部分：三、六瓣密封圈
1范围
JB/T9102的本部分规定了往复活塞压缩机金属平面三、六瓣密封圈（以下简称三、六瓣密封圈）的分类、标记及要求。
本部分适用于三、六瓣密封圈。 聚四氟乙烯制三、六瓣密封圈可参照本部分执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T119.1圆柱销不淬硬钢和奥氏体不锈钢 JB/T9102.5 往复活塞压缩机金属平面填料第5部分：密封圈和刮油圈用拉伸弹簧 JB/T9102.6 往复活塞压缩机 金属平面填料 第6部分：密封圈和刮油圈技术条件
3分类、标记 3.1分类 3.1.1 三瓣密封圈结构型式如图1所示。
标记部位
04
h
图 1
- JB/T9102.3—2013
3.1.2 六瓣密封圈结构型式如图2所示。
AA
标记部位
R
1'Of
/Ra 0.S
2
C0.5
Ra6.3（V
R0.4
1
图2
3.2标记 3.2.1三瓣密封圈标记方法如下：
三瓣密封圈口
基本尺寸d，单位为毫米（mm）
示例：内孔基本尺寸d为45mm的三瓣密封圈标记为：
三瓣密封圈 45JB/T9102.3—2013
3.2.2 2.六瓣密封圈标记方法如下：
六瓣密封圈
基本尺寸d，单位为毫米（mm）
示例：内孔基本尺寸d为45mm的六瓣密封圈标记为：
六瓣密封圈 I45JB/T9102.3—2013
4要求
4.1基本尺寸 4.1.1三瓣密封圈的尺寸、表面粗糙度及其配用弹簧应符合图1和表1的规定。 4.1.2六瓣密封圈的尺寸、表面粗糙度及其配用弹簧应符合图2和表2的规定。 2 JB/T9102.3—2013
表1
单位为毫米
H
d
基本 极限 基本 极限 DI D R f d h Ri 配用弹簧尺寸 偏差 尺寸 偏差 20
JB/T 9102.5
41 45 43 47 46 50 49 53 53 57 56 60 57 61 61 65 65 70 70 75
15 16 18 19 21 0.5×3×115 22.5
0.5X3X98
22 25 28 32 (35) 36 40 45 50 (55) 56 (60) 63 (65) 70 80 90 100 110 125 140 注：括号内数值非优先参数。
+0.012 0.009
0.5X3X106
2
7
3.5 3.5
0.5X3X×127
23 25 0.5X3×137 27 0.8X4X189 30 0.8X4X203 33
+0.014 0.011
1.2
-0.043 75 80
0.8X4X217
76 81 85 90 2.5 88 93 90 95 95 100 105 110 114 120 124 130 134 140 3 1.5 149 155 164 170
34 37 0.8X4X243 38
8
+0.018 0.012
0.8X4X256
40 42 0.8X4X275 47 0.8X4X300 52 1×5×316 57
4.5 4.5
+0.022 0.013
1×5×341
62 1×5×368 69 1X5X407 77 1X5X447
9
+0.026 0.014
表 2
单位为毫米
d
H
di
基本 极限 基本 极限 DI D R f 基本 极限 h R2 h Hi 配用弹簧尺寸 偏差 尺寸 偏差
JB/T 9102.5
尺寸 偏差
20 22 +0.012 25 0.009 28 32 (35) 36 +0.014
41 45 43 47 46 50 49 53 53 57 2 1.2 3.5 56 60 57 61 61 65 65 70 2.5
15 13.5
16 14.5 0.5X3X98 18 16.5 19 18.5
0.5X3X106
7
0.013 0.049
+0.020 0
3 1.5 21 20.5 0.5X3X115
23 21.5
23 23 0.5X3X127 25 24 0.5X3X137 27 26.5 0.8X4×189
0.011
40 45
8
3 JB/T9102.3—2013
表2（续）
H
d
di
基本 极限 h R2 R1 H, 配用弹簧尺寸 偏差 3.5 +0.020 3 1.5 30 29 0.8X4×203
基本 极限 基本 极限 DI D R 尺寸 偏差 尺寸 偏差 50
JB/T 9102.5
-011
70 75 75 80 76 81 85 90 88 93 90 95 95 100 105 110 114 120 124 130 134 140 3 1.5 149 155 164 170
(55) 56 (60) 63 +0.018
33 31.5 34 32 37 33 0.8X4X243 38 34.5
0.8X4×217
2.5 1.2
8
0.012
0.8X4X256
(65) 70 80 90 100 +0.022
40 36.5
0.013 0.049
4.5 +0.025 4 2 42 39 0.8X4X275
47 45 0.8×4X300 52 50 1×5×316 57 55 1×5×341 62 60 1X5X368 69 67 1X5×407 77 74 1×5×447
0.013
110 125 +0.026 140 0.014
9
注：括号内数值非优先参数。
4.2配对要求
三、六瓣密封圈成组使用，每组包括三瓣密封圈和六瓣密封圈各一件，其密封压力差不超过10MPa。 每组三、六瓣密封圈在填料中的装配位置按图3的规定，图中的零件按表3的规定， 4.3技术要求
三、六瓣密封圈技术条件应按JB/T9102.6的规定
4—A
压力侧
图3
4 JB/T9102.3—2013
表 3
名称三瓣密封圈六瓣密封圈拉伸弹簧圆柱销
序号 1 2 3 4
标准代号 JB/T 9102.3 JB/T 9102.3 JB/T 9102.5 GB/T 119.1
数量 只
1 1 2 1
5
