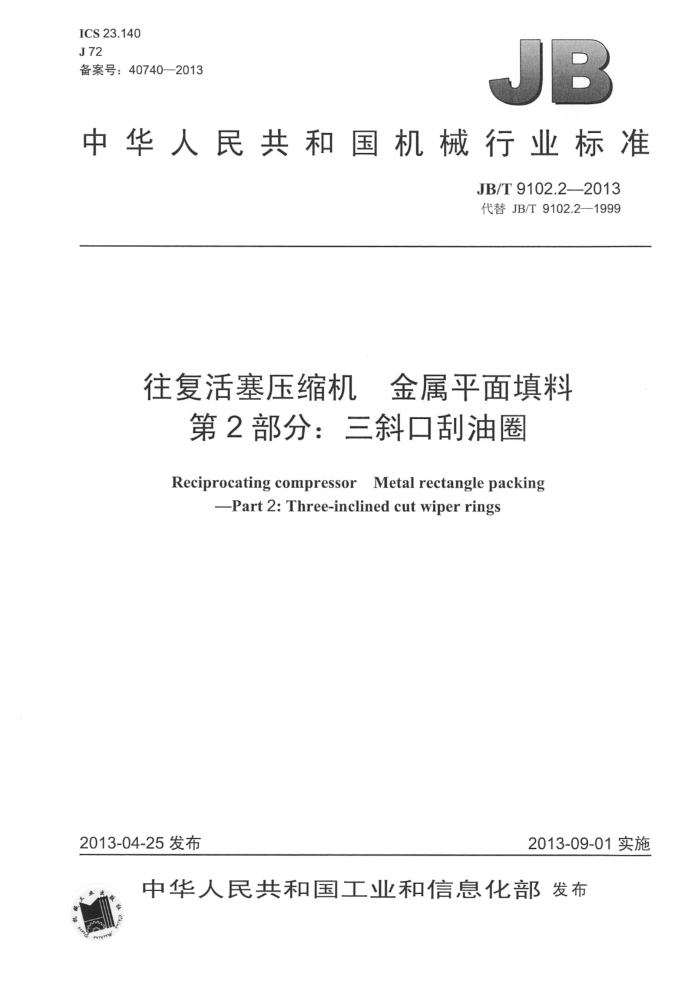

ICS 23.140 J72 备案号：40740—2013
JB
中华人民共和国机械行业标准
JB/T9102.22013 代替JB/T9102.2—1999
往复活塞压缩机金属平面填料
第2部分：三斜口刮油圈 Reciprocating compressor Metal rectangle packing
Part 2: Three-inclined cut wiper rings
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JB/T9102.2—2013
目 次
前言. 1范围， 2 规范性引用文件 3分类、标记 3.1分类.. 3.2标记.. 4要求.... 4.1基本尺寸
.
4.2 配对要求.. 4.3 技术要求 JB/T9102.2—2013
前言
JB/T9102《往复活塞压缩机 金属平面填料》分为以下六个部分：
第1部分：三斜口密封圈；第2部分：三斜口刮油圈；一第3部分：三、六瓣密封圈；第4部分：径向切口刮油圈；一第5部分：密封圈和刮油圈用拉伸弹簧
-
-
第6部分：密封圈和刮油圈技术条件本部分是JB/T9102的第2部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T9102.21999《往复活塞压缩机 金属平面填料 +第2部分：三斜口刮油圈》，与JB/T
9102.2一1999相比主要技术变化如下：
一对原标准作了编辑性修改；
一延伸了基本尺寸系列。 本部分由中国机械工业联合会提出。 本部分由全国压缩机标准化技术委员会（SAC/TC145）归口。 本部分起草单位：姜堰启源机械配件有限公司（原江苏省姜堰市嘉诚粉末制品有限公司）。 本部分主要起草人：丁根富、徐华平、钱军。 本部分所代替标准的历次版本发布情况为：
-
JB/T9102.2—1999。
II JB/T9102.2—2013
往复活塞压缩机金属平面填料
第2部分：三斜口刮油圈
1范围
JB/T9102的本部分规定了往复活塞压缩机金属平面三斜口刮油圈（以下简称三斜口刮油圈）的分类、标记及要求。
本部分适用于三斜口刮油圈。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T9102.1往复活塞压缩机 金属平面填料第1部分：三斜口密封圈 JB/T9102.5 往复活塞压缩机 金属平面填料 第5部分：密封圈和刮油圈用拉伸弹簧 JB/T9102.6 往复活塞压缩机 金属平面填料 第6部分：密封圈和刮油圈技术条件
3分类、标记
3.1分类
三斜口刮油圈结构型式如图1所示。
AA
Ra 0.4
标记部位
7
4
J4
/Ra 6.3 (V)
/Ra 0.8
图1
1 JB/T9102.2—2013
3.2标记
三斜口刮油圈标记方法如下：三斜口刮油圈口
基本尺寸d，单位为毫米（mm）
示例：内孔基本尺寸d为45mm的三斜口刮油圈标记为：
三斜口刮油圈 45JB/T9102.2—2013
4要求
4.1基本尺寸
三斜口刮油圈基本尺寸、表面粗糙度及其配用弹簧应符合图1和表1的规定。
表1
单位为毫米
H
d
配用弹簧 JB/T 9102.5 0.5×3×79
D1 D D2 R 30 35 23 32 37 25 35 40 28 38 43 31
h2
6
基本尺寸 极限偏差 基本尺寸 极限偏差
20 22 25 28 32 (35) 36 40 45 50 (55) 56 (60) 63 (65) 70 80 90 100 110 125 140 注：括号内数值非优先参数。
+0.012 0.009
0.5X3X93
7
2.5 2.5 3 3
42 47 36 45 50 39 46 51 40 50 55 44 54 60 50 64 70 55 69 75 60
0.5X3X98
0.5×3×106
+0.014 0.011
0.5×3×115 0.5X3X127 0.8X4X189 0.8×4×203 0.8×4×217 0.8X4X227 0.8X4×243 0.8X4X275 1×5×302 1×5×327 1X5X355 1X5X393 1×5×435
0.013 0.049
70 76 61 74 80 65 77 83 68 79 85 70 84 90 76 99 105 86 109 115 96 119 125 106 129 135 116 144 150 132 159 165 147
8
3 3.5 4
+0.018 0.012
3
+0.022 0.013
3.5
9
-
+0.026 0.014
2 JB/T9102.2—2013
4.2配对要求 4.2.1 三斜口刮油圈成对使用，并和JB/T9102.1所规定的三斜口密封圈配套使用 4.2.2 每对三斜口刮油圈在填料中的装配位置按图2的规定，图中的零件按表2的规定。
图2 表2
名 称三斜口刮油圈拉伸弹簧
序号 I 2
数量只
标准代号 JB/T 9102.2 JB/T 9102.5
2 2
4.3技术要求
三斜口刮油圈的技术条件应按JB/T9102.6的规定。
3 21 2 21 L/ar
