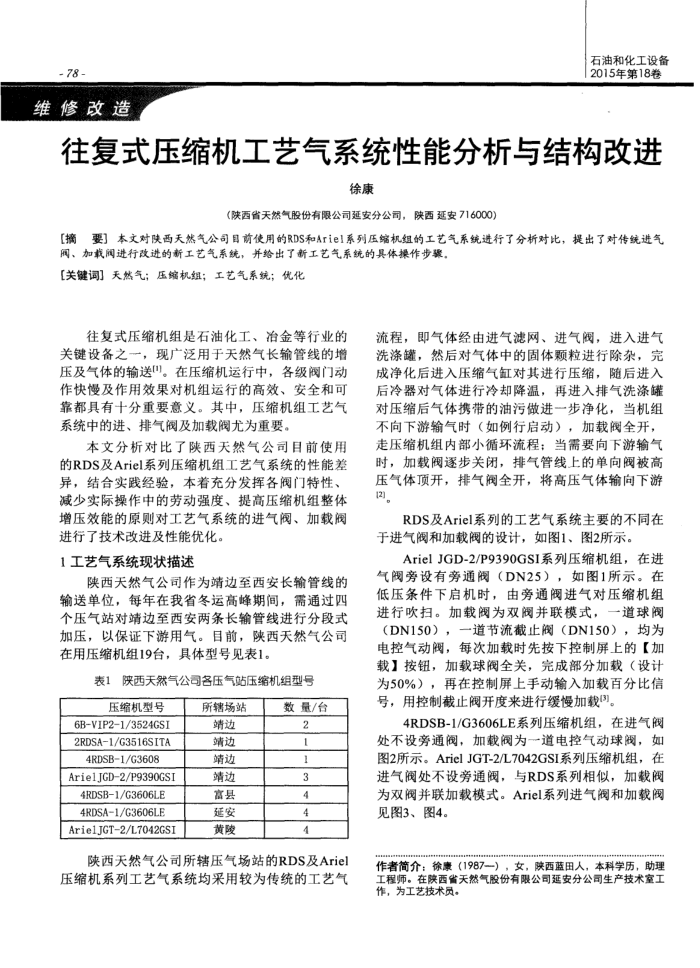

维修改造
石油和化工设备 2015年第18卷
往复式压缩机工艺气系统性能分析与结构改进
徐康
(陕西省天然气股份有限公司延安分公司，陕西延安716000)
[摘要】本文对陕西天然气公司目前使用的RDS和Arie1系列压缩机组的工艺气系统进行了分析对比，提出了对传统进气
阀、加载阀进行改进的新工艺气系统，并给出了新工艺气系统的具体操作步骤，[关键词]】天然气；压缩机组；工艺气系统；优化
往复式压缩机组是石油化工、冶治金等行业的
关键设备之，现广泛用于天然气长输管线的增压及气体的输送。在压缩机运行中，各级阀门动作快慢及作用效果对机组运行的高效、要全和可靠都具有十分重要意义。其中，压缩机组工艺气系统中的进、排气阀及加载阀尤为重要。
本文分析对比了陕西天然气公司目前使用的RDS及Ariel系列压缩机组工艺气系统的性能差异，结合实践经验，本着充分发挥各阀门特性、减少实际操作中的劳动强度、提高压缩机组整体增压效能的原则对工艺气系统的进气阀、加载阀
进行了技术改进及性能优化。 1工艺气系统现状描述
陕西天然气公司作为靖边至西安长输管线的输送单位，每年在我省冬运高峰期间，需通过四个压气站对靖边至西安两条长输管线进行分段式加压，以保证下游用气。目前，陕西天然气公司在用压缩机组19台，具体型号见表1。
表1陕西天然气公司各压气站压缩机组型号
压缩机型号
6B-VIP21/3524GSI 2RDSA1/G3516SITA 4RDSB1/G3608 Arie1JGD-2/P9390GSI 4RDSB1/G3606LE 4RDSA1/G3606LE Arie1JGT2/L7042GSI
所辖场站靖边靖边靖边靖边富县延安黄陵
数量/台 2 1 1 3 4 4 4
陕西天然气公司所辖压气场站的RDS及Ariel
压缩机系列工艺气系统均采用较为传统的工艺气
流程，即气体经由进气滤网、进气阀，进入进气洗涤罐，然后对气体中的固体颗粒进行除杂，完成净化后进入压缩气缸对其进行压缩，随后进入后冷器对气体进行冷却降温，再进入排气洗涤罐对压缩后气体携带的油污做进一步净化，当机组不向下游输气时（如例行启动），加载阀全开，走压缩机组内部小循环流程：当需要向下游输气时，加载阀逐步关闭，排气管线上的单向阀被高压气体顶开，排气阀全开，将高压气体输向下游[2)
RDS及Ariel系列的工艺气系统主要的不同在于进气阀和加载阀的设计，如图1、图2所示。
ArielJGD-2/P9390GSI系列压缩机组，在进气阀旁设有旁通阀（DN25），如图1所示。在低压条件下启机时，由旁通阀进气对压缩机组进行吹扫。加载阀为双阀并联模式，一道球茂（DN150），一道节流截止阀（DN150），均为电控气动阀，每次加载时先按下控制屏上的【加载】按钮，加载球阀全关，完成部分加载（设计为50%），再在控制屏上手动输入加载百分比信号，用控制截止阀开度来进行缓慢加载(3)。
4RDSB-1/G3606LE系列压缩机组，在进气阀
处不设劳通阀，加载阀为一道电控气动球阀，如图2所示。ArielJGT-2/L7042GSI系列压缩机组，在进气阀处不设旁通阀，与RDS系列相似，加载阀为双阀并联加载模式。Ariel系列进气阀和加载阀见图3、图4。
作者简介：徐素（1987一），女，陕西蓝田人，本科学历，助理工程师。在陕西省天然气股份有限公司延安分公司生产技术室工作，为工艺技术员。
