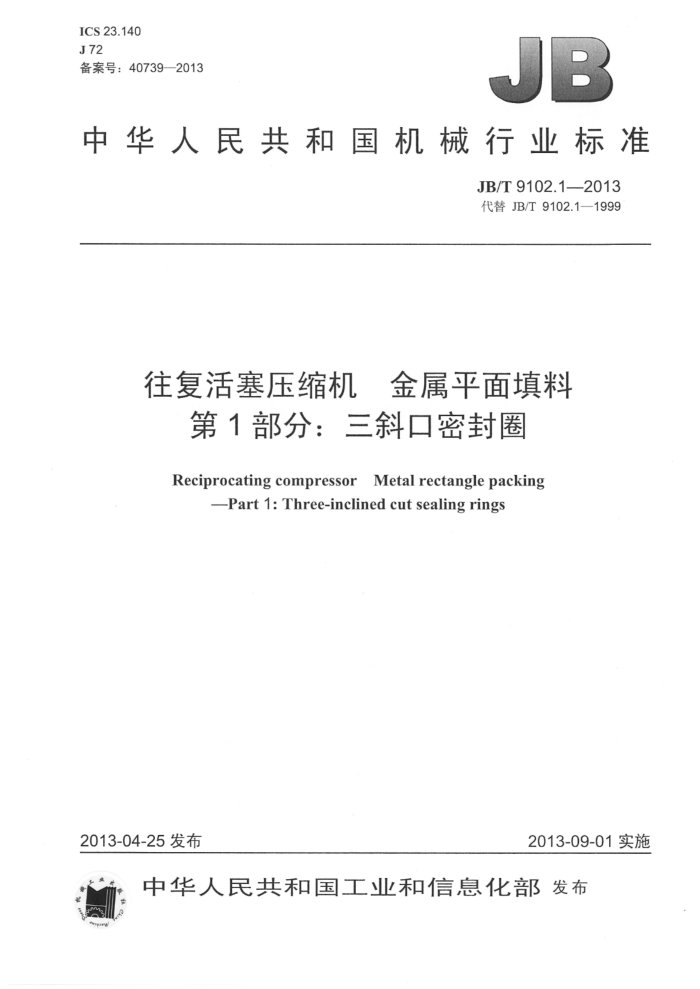

ICS 23.140 J72 备案号：40739—2013
JB
中华人民共和国机械行业标准
JB/T9102.1—2013 代替JB/T9102.1—1999
往复活塞压缩机金属平面填料
第1部分：三斜口密封圈 Reciprocating compressor Metal rectangle packing
-Part 1: Three-inclined cut sealing rings
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JB/T9102.1—2013
目 次
前言 1范围 2 规范性引用文件 3分类、标记 3.1分类， 3.2标记.. 4要求... 4.1基本尺寸. 4.2 配对要求. 4.3 技术要求.
II
1 JB/T9102.1—2013
前言
JB/T9102《往复活塞压缩机金属平面填料》分为以下六个部分：
第1部分：三斜口密封圈；第2部分：三斜口刮油圈；一第3部分：三、六瓣密封圈；一第4部分：径向切口刮油圈；一第5部分：密封圈和刮油圈用拉伸弹簧；第6部分：密封圈和刮油圈技术条件。 本部分是JB/T9102的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T9102.1—1999《往复活塞压缩机金属平面填料 第1部分：三斜口密封圈》，与JB/T
9102.1一1999相比主要技术变化如下：
一对原标准作了编辑性修改；一延伸了基本尺寸系列。 本部分由中国机械工业联合会提出。 本部分由全国压缩机标准化技术委员会（SAC/TC145）归口。 本部分起草单位：姜堰启源机械配件有限公司（原江苏省姜堰市嘉诚粉末制品有限公司）。 本部分主要起草人：丁根富、徐华平、钱军。 本部分所代替标准的历次版本发布情况为：
JB/T9102.1—1999。
II JB/T9102.1—2013
往复活塞压缩机、金属平面填料
第1部分：三斜口密封圈
1范围
JB/T9102的本部分规定了往复活塞压缩机金属平面三斜口密封圈（以下简称三斜口密封圈）的分类、标记及要求。
本部分适用于三斜口密封圈。 聚四氟乙烯材料制三斜口密封圈可参照本部分执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 119.1 圆柱销不淬硬钢和奥氏体不锈钢 JB/T9102.5 往复活塞压缩机金属平面填料第5部分：密封圈和刮油圈用拉伸弹簧 JB/T9102.6 往复活塞压缩机金属平面填料第6部分：密封圈和刮油圈技术条件
3分类、标记
3.1分类
三斜口密封圈结构型式分A型和B型两类，A型如图1所示，B型如图2所示。
标记部位
/Ra 6.3 (V)
Ra0.8
图1 JB/T9102.12013
4h
标记部位
d;(d2)
Ra0.8
/Ra 6.3 (V)
图2
3.2标记
三斜口密封圈标记方法如下：三斜口密封圈口-口
型式代号，A或B 基本尺寸d，单位为毫米（mm）
示例1：内孔基本尺寸d为45mm的A型三斜口密封圈标记为：
三斜口密封圈45-AJB/T9102.1—2013
示例2：内孔基本尺寸d为45mm的B型三斜口密封圈标记为：
三斜口密封圈45-BJB/T9102.1—2013
4要求
4.1 基本尺寸 4.1.1A型三斜口密封圈的尺寸、表面粗糙度及其配用弹簧应符合图1和表1的规定。
表1
单位为毫米
H
d
配用弹簧 JB/T 9102.5 0.5×3×79
D
D;
R
极限偏差 基本尺寸 极限偏差
基本尺寸
20 22
-0.043 30 35 2.5
-0.03
7
32
37
2 JB/T9102.1—2013
表1（续）
H
配用弹簧 JB/T 9102.5 0.5X3X93 0.5X3X98 0.5X3X106 0.5X3×115 0.5×3×127 0.8X4X×189 0.8X4X203 0.8X4X217 0.8X4X227 0.8X4×243 0.8X4X275 1X5X302 1×5×327 1X5X355 1X5X393 1X5×435
d
D 40 43 47 50 51 55 60 70 75 76 80 83 85 90 105 115 125 135 150 165
Di 35 38 42 45 46 50 54 64 69 70 74 77 79 84 99 109 119 129 144 159
R
基本尺寸 极限偏差 基本尺寸 极限偏差 25
+0.012 0.009
28 32 (35) 36 40 45 50 (55) 56 (60) 63 (65) 70 80 90 100 110 125 140 注：括号内数值非优先参数。
7
2.5
+0.014 0.011
-0.013 0.049
8
+0.018 0.012
3
+0.022 0.013
9
-0.804
4.1.2 B型三斜口密封圈的尺寸、 表面粗糙度及其配用弹簧应符合图2和表2的规定。
表2
单位为毫米
H
di
2
配用弹簧 JB/T 9102.5
基本 极限 基本 极限 DI D Hi RI f R 4 基本 极限 d2 尺寸 偏差 尺寸 偏差
尺寸 偏差
20 22 +0.012 25 0.009 28 32 (35) 36 +0.014 40 0.011 45 50 (55) +0.018
30 35 12 12.5 32 37 13 13.5 35 40 15 15 38 43 17 16.5 42 47 19 18.5
0.5×3×79
0.5X3X93
2.5 2.5 3 2 +0.020 2.4
7
0
0.5X3×98
0.013
0.049 45 50 20 20
0.5×3×106 0.5×3×115 0.5×3×127 0.8X4X189
46 51 20 20.5 50 55 22 22.5 54 60 25 25
6 70 28 28.5 69 75 30 31
3 +0.025 3.5
8
3 3 4
0
0.012
n JB/T9102.1—2013
表2（续）
H
d
d;
配用弹簧 JB/T 9102.5
基本 极限 基本 极限 Di D H, R, 尺寸 偏差 尺寸 偏差
R h 基本 极限 d2
尺寸 偏差
70 76 31 31.5 74 80 33 33.5 77 83 35 35 79
56 (60) 63 +0.018 (65) 70 80 90 100 +0.022 0.013 110 125
0.8X4X203
0.8×4×217
+0.025 3.5
8
3
4
3
0.012
0
0.8×4×227 0.8×4×243 0.8X4X275 1×5×302 1×5×327
85
36
36
84 90 38 39.5
0.013 0.049
105 44 44
99 109 115 50 51
.
119 125 56 56 129 135
+0.03
4.5 1×5×355
o
61.5
3.5
4
6
144 150 69 69 159 165 76 76.5
1×5×393 1X5X435
+0.026
140 0.014 注1：括号内数值非优先参数。 注2：每对密封圈中，一个销孔的直径为di，另一个为d2。 4.2配对要求 4.2.1 1三斜口密封圈成对使用。每对三斜口密封圈的密封压力差不超过1MPa。 4.2.2 2每对A型三斜口密封圈在填料中的装配位置按图3的规定，图中的零件按表3的规定。 4.2.3 3每对B型三斜口密封圈在填料中的装配位置按图4的规定，图中的零件按表4的规定。
图3 表3
序号 1 2
名称 A型三斜口密封圈
标准代号 JB/T 9102.1 JB/T 9102.5
数量只
2 2
拉伸弹簧
4 JB/T9102.1—2013
图 4 表4
名称 B型三斜口密封圈
标准代号 JB/T 9102.1 JB/T 9102.5 GB/T 119.1
数量只
序号 1 2
2 2 1
拉伸弹簧圆柱销
4.3技术要求
三斜口密封圈的技术条件应按JB/T9102.6的规定。
5
