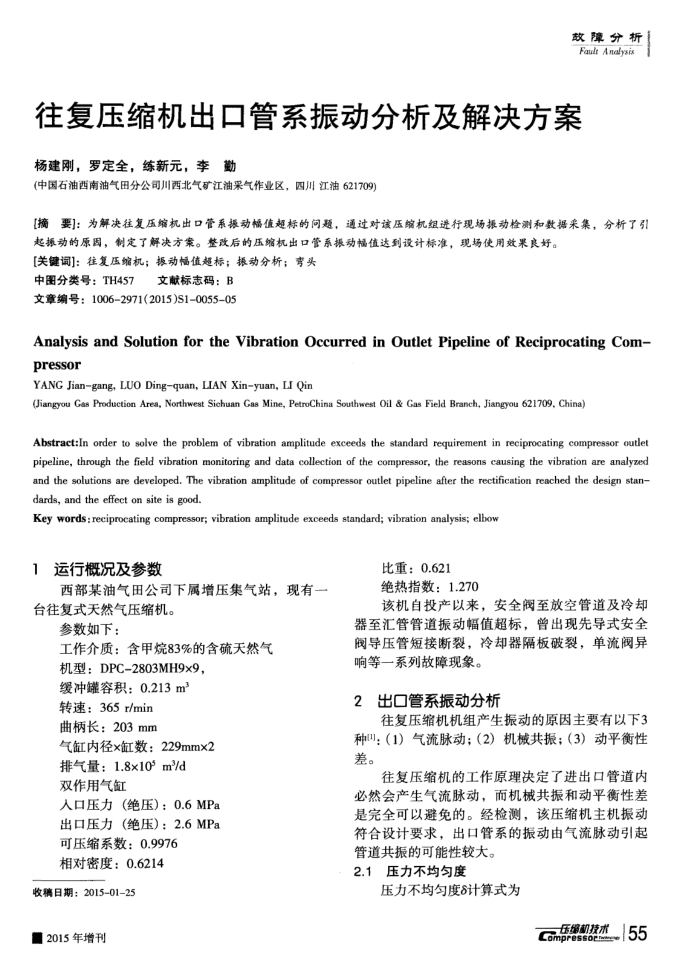

故障分析 Fault Analysis
往复压缩机出口管系振动分析及解决方案杨建刚，罗定全，练新元，李勤
(中国石油西南油气田分公司川西北气矿江油采气作业区，四川江油621709）
[摘要]：为解决往复压缩机出口管系振动幅值超标的间题，通过对该压缩机组进行现场振动检测和数据采集，分析了引
起振动的原固，制定了解决方案。整改后的压缩机出口管系振动幅值达到设计标准，现场使用效果良好。[关键词]：往复压缩机；振动幅值超标；振动分析；弯头
中图分类号：TH457文献标志码：B 文章编号：1006-2971(2015)S10055-05
Analysis and Solution for the Vibration Occurred in OutletPipeline of Reciprocating Com-pressor
YANG Jiangang, LUO Dingquan, LIAN Xin-yuan, LI Qin
(Jiangyou Gas Production Area, Northwest Sichuan Gas Mine, PetroChina Southwest Oil & Gas Field Branch, Jiangyou 621709, China)
Abstract:ln order to solve the problem of vibration amplitude exceeds the standard requirement in reciprocating compressor outlel pipeline, through the field vibration monitoring and data collection of the compressor, the reasons causing the vibration are analyzed and the solutions are developed. The vibration amplitude of compressor outlet pipeline after the rectification reached the design stan-dards, and the effect on site is good.
Key words: reciprocating compressor; vibration amplitude exceeds standard; vibration analysis; elbow
1运行概况及参数
西部某油气田公司下属增压集气站，现有-台往复式天然气压缩机。
参数如下：
工作介质：含甲烷83%的含硫天然气
机型：DPC-2803MH9x9，缓冲罐容积：0.213m
转速：365r/min 曲柄长：203mm
气缸内径x缸数：229mmx2
排气量：1.8×105m/d 双作用气缸
人口压力（绝压）：0.6MPa 出口压力（绝压）：2.6MPa
可压缩系数：0.9976 相对密度：0.6214
收稿日期：2015-01-25 ■2015年增刊
比重：0.621
绝热指数：1.270
该机自投产以来，安全阀至放空管道及冷却器至汇管管道振动幅值超标，曾出现先导式安全阀导压管短接断裂，冷却器隔板破裂，单流阀异响等一系列故障现象。
出口管系振动分析 2
往复压缩机机组产生振动的原因主要有以下3 种叫：（1）气流脉动：（2）机械共振；（3）动平衡性差。
往复压缩机的工作原理决定了进出口管道内必然会产生气流脉动，而机械共振和动平衡性差是完全可以避免的。经检测，该压缩机主机振动符合设计要求，出口管系的振动由气流脉动引起
管道共振的可能性较大。 2.1压力不均匀度
压力不均匀度8计算式为
