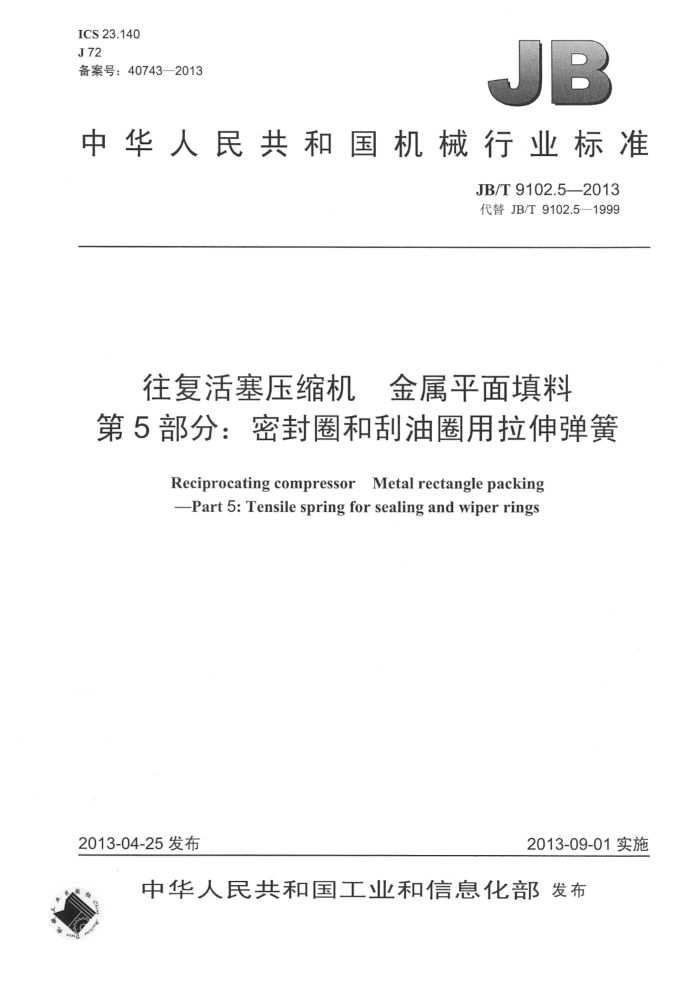

ICS 23.140 J72 备案号：40743—2013
JB
中华人民共和国机械行业标准
JB/T9102.52013 代替JB/T9102.5—1999
往复活塞压缩机 金属平面填料第5部分：密封圈和刮油圈用拉伸弹簧
Reciprocating compressor Metal rectangle packing Part 5: Tensile spring for sealing and wiper rings
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T9102.5—2013
目 次
前言范围.
..II
1 2
规范性引用文件， 3分类、标记 3..分类... 3.2标记... 4要求.... 4.1基本尺寸.. 4.2 技术条件..
- JB/T9102.5—2013
前言
JB/T9102《往复活塞压缩机 金属平面填料》分为以下六个部分：
第1部分：三斜口密封圈；第2部分：三斜口刮油圈；第3部分：三、六瓣密封圈； -第4部分：径向切口刮油圈； -第5部分：密封圈和刮油圈用拉伸弹簧；第6部分：密封圈和刮油圈技术条件。
- -
本部分是JB/T9102的第5部分。 本部分按照GB/T1.1一—2009给出的规则起草。 本部分代替JB/T9102.5一1999《往复活塞压缩机 金属平面填料 第5部分：密封圈和刮油圈用拉
伸弹簧》， 仅对原标准做了编辑性修改，技术内容没有变化。
本部分由中国机械工业联合会提出。 本部分由全国压缩机标准化技术委员会（SAC/TC145）归口。 本部分起草单位：姜堰启源机械配件有限公司（原江苏省姜堰市嘉诚粉末制品有限公司）。 本部分主要起草人：丁根富、徐华平、钱军。 本部分所代替标准的历次版本发布情况为：
JB/T9102.5—1999。
II JB/T 9102.5—2013
往复活塞压缩机金属平面填料第5部分：密封圈和刮油圈用拉伸弹簧
1范围
JB/T9102的本部分规定了往复活塞压缩机金属平面密封圈和刮油圈用拉伸弹簧（以下简称拉簧）的分类、标记及要求。
本部分适用于拉簧。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1239.1冷卷圆柱螺旋弹簧技术条件第1部分：拉伸弹簧 GB/T2088一2009普通圆柱螺旋拉伸弹簧尺寸及参数 GB/T4357—2009冷拉碳素弹簧钢丝
3分类、标记 3.1分类 3.1.1拉簧的型式为GB/T2088一2009中的B型；类型为圆钩环压中心型，代号为LVI。 3.1.2拉簧的结构型式如图1所示。
Ho
H
图
7
3.2标记
拉簧标记方法如下： JB/T9102.5—2013
拉伸弹簧
基本尺寸（材料直径×拉簧中径×自由长度），单位为毫米（mm）类型及型式代号，LVIB
示例：材料直径d为0.8mm、拉簧中径D为4mm、自由长度Ho为189mm的LVI类B型拉簧标记为：
拉簧LVIB0.8X4X189 JB/T9102.5—2013
4要求
4.1 基本尺寸
拉簧的各项参数应符合图1和表1的规定。
表 1
材料直径 弹簧中径 初拉力 工作负荷 钩环开口宽度 自由长度 工作长度 有效圈数 展开长度
d
D
Fo
Fi
h2
Ho mm 79 93 98 106 115 127 137 189 203 217 227 243 256 275 300 316 341 368 407 447
H;
L mm 1 413 1 678 1 761 1 912 2 072 2 307 2 496 2 851 3 052
n 圈 148 176 185 201 218 243 265 225 241 258 3 265 275 3 479 291
N
mm
112 126 143 151 168 181 202 216 232 248 260 278 294 316 344 377 408 440 487 534
0.5
3
1.61
7.35
D/3
13.7
0.8
5.91
4
3 680 3 994 4 308 4 622 4 831 5 243 5 668 6 280 6 908
316 341 366 307 332 359 398 438
9.23
25.5
1.0
5
4.2 2技术条件
4.2.1 拉簧的旋向规定为右旋 4.2.2 拉簧负荷、外径、自由长度的极限偏差按GB/T1239.1一2009规定的3级精度要求。 4.2.3 3拉簧的材料一般应选用GB/T4357一2009中的C级碳素弹簧钢丝、 2 JB/T9102.5—2013
4.2.4拉簧表面应氧化处理。 4.2.5拉簧的其他技术要求、试验方法、验收规则、包装与标志、运输与贮存，均应按GB/T1239.1一 2009的规定。
3 1
L/af
