装载机变速器电控系统故障原因赵高见孙验
合力ZL50G型装载机变速器电控系统的故障是该机型电气系统最常见的故障之一，变速器电控系统如附图所示。
该机电控系统常见故障主要表现为：发动机不能启动：启动后不能起步，无前进、后退挡：挡位逻辑输出混乱、无KD（工作装置强制降挡）功能。
1.发动机不能启动
发动机不能启动的原因很多，与装载机变速器电控系统有关的主要
是以下几点：一是发电机电路故障或蓄电池亏电以及变速器电控系统主电源电路异常（熔断器烧断或电源线损坏）。二是由于芯架螺栓松动或内部电线损坏，造成挡位混乱失灵，以及弯管弹簧销断裂，造成手柄脱落及电信号导线断裂。三是由于防水插接器质量不合格，如接触不良或防水防腐性能差，造成电脑控制盒故障或长时间使用的插接器被腐蚀而损坏，以及电缆总线与控制器连接插座接触不良。
00000 o 0
2.发动机启动后不能起步
原因可能在以下3方面。一是制动开关故障，包括：手制动开关没有解除、手制动开关信号线接触不良或插接器损坏：脚制动开关失效或者脚制动信号线接触不良。二是前进、后退挡控制信号或电磁阀故障。三是电脑控制盒故障，包括：电控盒手制动处理电路异常：电控盒脚制动处理电路异常：与电液换挡阀连接的插头接触不良。
DC24V
5
HT 8888
0
MAI(mn(B)n)EB)(NR

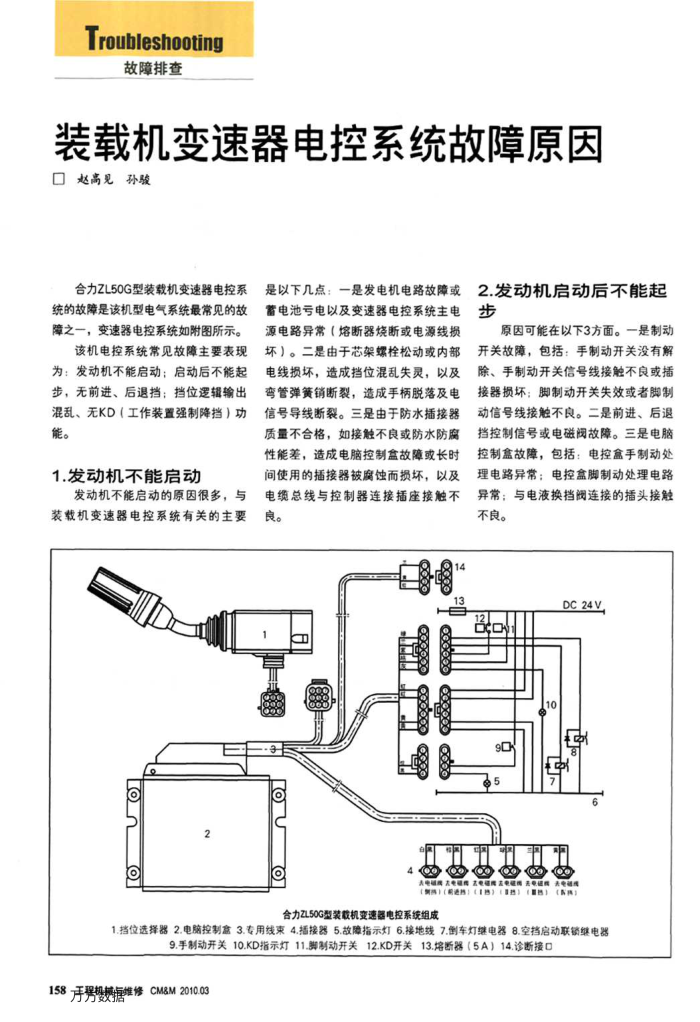

合力ZL50G型装载机变速器电控系统组成
1.挡位选择器2.电脑控制盒3.专用线束4.插接器5.故障指示灯6.接地线7.例车灯继电器8.空档启动联锁继电器
9.手制动开关10.KD指示灯11.脚制动开关12.KD开关13.熔断器（5A）14.诊断接口
