森尼伯根轮胎起重机卷扬和变幅
动作缓慢故障排查刘利军
1.故障现象
1台森尼伯根633M型轮胎起重机作业过程中，操作人员发现其卷扬、变幅同时出现动作缓慢故障，在负载情况下尤为明显。我们随即与同
型号起重机进行对比试验，确认存在该故障。 2.控制原理
该起重机卷扬机起升/下降、动臂举升/下降采用先导控制，其控制原理如图1所示。先导齿轮泵输出的压力油经安全电磁阀Y072进入
先导齿轮泵
电磁阀组
Y072 先导手榜
Y072
60万方数据与维修
Y096.1
换向阀 Y091
先导手柄，操作人员扳动先导手柄时，先导压力油分别经动臂举升电磁阀Y087、动臂下降电磁阀Y096.2、卷扬起升电磁阀Y096.1、卷扬下降电磁阀Y091进入主换向阀，推动相应主换向阀阀芯移动，使主泵输出的压力油进入卷扬马达或动臂马达，实现卷扬起升／下降、动臂举升/下降。
安全电磁阀Y072、动臂率升电磁阀Y087、动臂下降电磁阀Y096.2、卷扬起升电磁阀 Y096.1、卷扬下降电磁阀Y091设置在同一个阀
Y087
卷扬起升卷扬下降动臂上升动臂下降
Y096.2

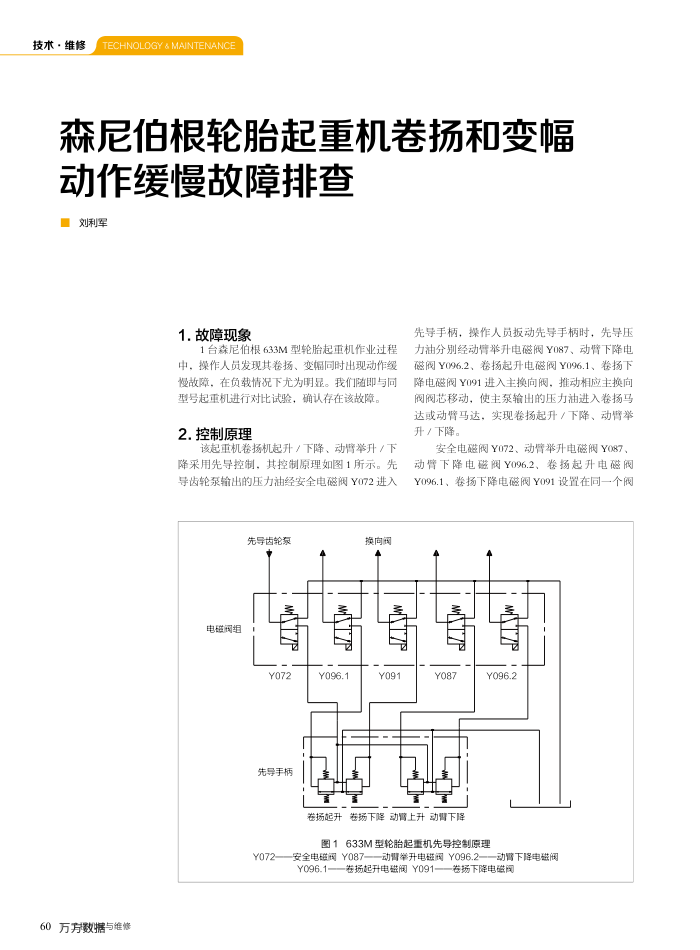

图1633M型轮胎起重机先导控制原理
安全电错国Y087-
Y096.1
—动售举升电磁国Y096.2——动臂下降电磁阀
卷扬起升电磁阀Y091-
卷损下降电磁阀
