挖掘机动臂提升缓慢故障排查二例齐教建
若挖损机出现小故障后维终不当，不仅不能排除故障，还可造成挖掘机无法正常工作，基至导致挖揭机使用寿命缩短、过早进行大修。因此，必须重视挖掘机液压系统小故障的分析与排除。分析出故障以后，由专业维修人员采
取正确有效的方法及时进行维修。、动臂提升缓慢
1台XE215C型液压挖掘机操纵动臂提升
时，提升速度比正常速度明显缓慢，其他动作均正常。
1.分析故障原因
按照其液压系统原理分析，只是动臂提升动作缓慢，可排除多个动作公用元件出现故障的可能，因此可将故障范围缩小到与动臂提升相关的先导油路和工作油路范围内。与动臂提升有关的液压原件有动普Ⅱ阀5、动普缸8、动普保持阀11、动增提升过载溢流阀12，如图1 所示。动臂提升缓慢与这些元件通过的液压油流量减小有关，图1中用彩色线条画出了动提升时的工作油路。
从图1中可以看出，引起流量减小的原因可能有以下5点：一是动臂缸8内泄，二是动臂保持阀11故障，三是动臂提升过载溢流阀12 故障，四是动臂提升先导压力低，五是动臂I 阀14或动臂Ⅱ阀5卡滞。
2.故障排查
（1）检查动臂缸
如果动臂缸内泄，一般伴有动臂自然下沉
现象。我请模作人员将动警举升后停止，检查动臂没有明显下沉现象。用动臂下降方法支起挖掘机，支撑动作有力，由此排除动臂缸内泄的可能，同时也说明动臂1阀、动臂Ⅱ阀阀芯工作正常。
（2）检查动臂保持阀
该机动臂保持阀与斗杆保持阀结构相同，（斗杆保持阀工作正常），为了在检查过程中
741工程机械与维修
5
AXE P

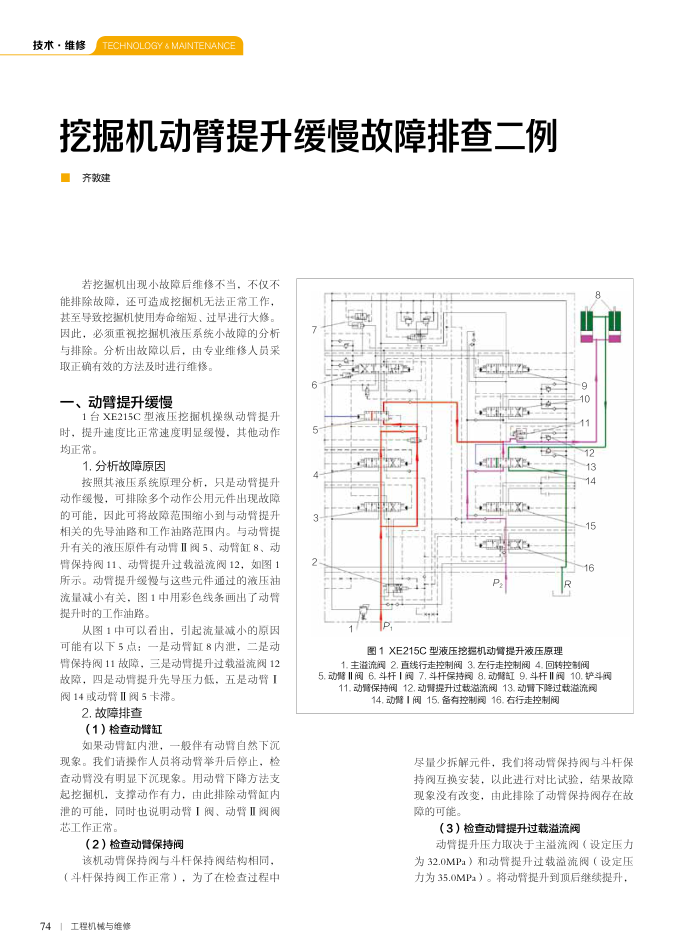

图1XE215C型液压挖提机动臂提升波压原理
R
10 12 13 14
15 16
1.主溢流阀2.直线行走控制阀3.左行走控制阀4.回转控制阀
5.动臂Ⅱ阀6.斗杆1阀7.斗杆保持阀8.动臂缸9.斗杆Ⅱ阀10.铲斗阀
11.动臂保持阀12.动胃提升过载溢流阀13.动臂下降过载溢流阀
14.动臂1阀15.备有控制阀16.右行走控制阀
尽量少拆解元件，我将动臂保持阀与斗杆保持阀互换安装，以此进行对比试验，结果故障现象没有改变，由此排除了动臂保持阀存在故障的可能。
（3）检查动臂提升过载溢流阀
动臂提升压力取决于主溢流阀（设定压力为32.0MPa）和动臂提升过载溢流阀（设定压力为35.0MPa）。将动臂提升到顶后继续提升，
