挖掘机动臂提升缓慢故障的排查周德仁
动缸
AG
周德仁
简历
1995-2002年
于葛洲坝集团三联机械
化公司担任机电部长，厂长。
2002-至今于武汉中南工程机械设备有限责任公司，负责沃尔沃装载机、挖播机系统培训工作。
专业特长
液压挖据机液压系统故障诊断及排除；电喷发动机故障诊断及排除。
主要业绩
普撰写《VOLVO大型挖机EC700BLC的组装》等论文，具有沃尔沃公司主任服务工程师证书，在沃尔沃中国首届大师杯比赛获得最佳参与奖。普对沃尔沃挖掘机主控阀、铲斗臂双单向阀进行改进，该项改进技术在沃尔沃公司内进行推广，
一台沃尔沃EC210BLC型挖据机的动臂提升缓慢。产生这种故障的原因很多，碰到类似的故障时，不要急于去拆卸某些液压元件，应当通过思考，运用测试手段来解决问题。
1.针对故障进行检测
(1）进行速度测试
在P（发动机最高转速）模式下，测试动臂提升速度，结果完成提升动作的时间为6.5s，查服务手册中的技术数据，正常的提升时间为（2.6±0.3）S。测试其
188_工程机势与维修CM&M2011.1 方芳数据
动臂提升过载益流阀
动臀芯
负载单向
中央旁通阀
Fr1-P2
合流逻祺阀劳

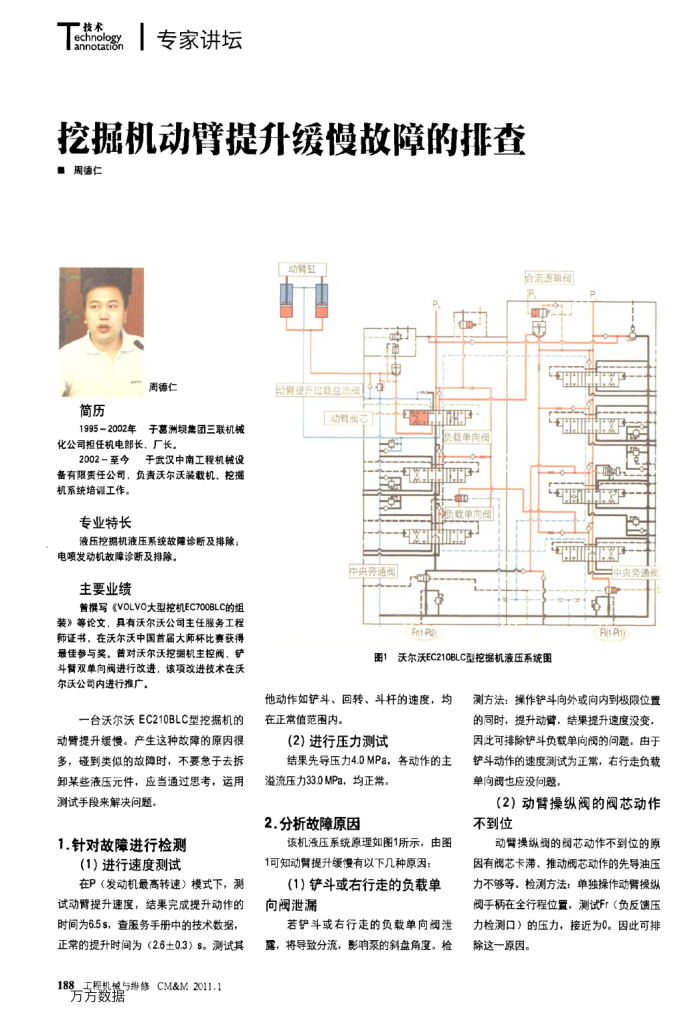

沃尔沃EC210BLC型挖掘机液压系统图图1
他动作如铲斗、回转、斗杆的速度，均在正常值范围内。
(2）进行压力测试
结果先导压力4.0MPa，各动作的主
溢流压力33.0MPa，均正常。 2.分析故障原因
该机液压系统原理如图1所示，由图 1可知动臂提升缓慢有以下几种原因：
(1）铲斗或右行走的负载单向阀泄漏
若铲斗或右行走的负载单向阀泄露，将导致分流，影响泵的斜盘角度。检
中央旁通 PP
测方法：操作铲斗向外或向内到极限位置的同时，提升动臂，结果提升速度没变，因此可排除铲斗负载单向阀的问题。由于铲斗动作的速度测试为正常，右行走负载单向阅也应没问题。
(2）动臂操纵阀的阀芯动作不到位
动臂操纵的阅芯动作不到位的原因有阀芯卡滞、推动阀芯动作的先导油压力不够等。检测方法：单独操作动臂操纵阀手柄在全行程位置，测试Fr（负反馈压力检测口）的压力，接近为0。因此可排除这一原因。
