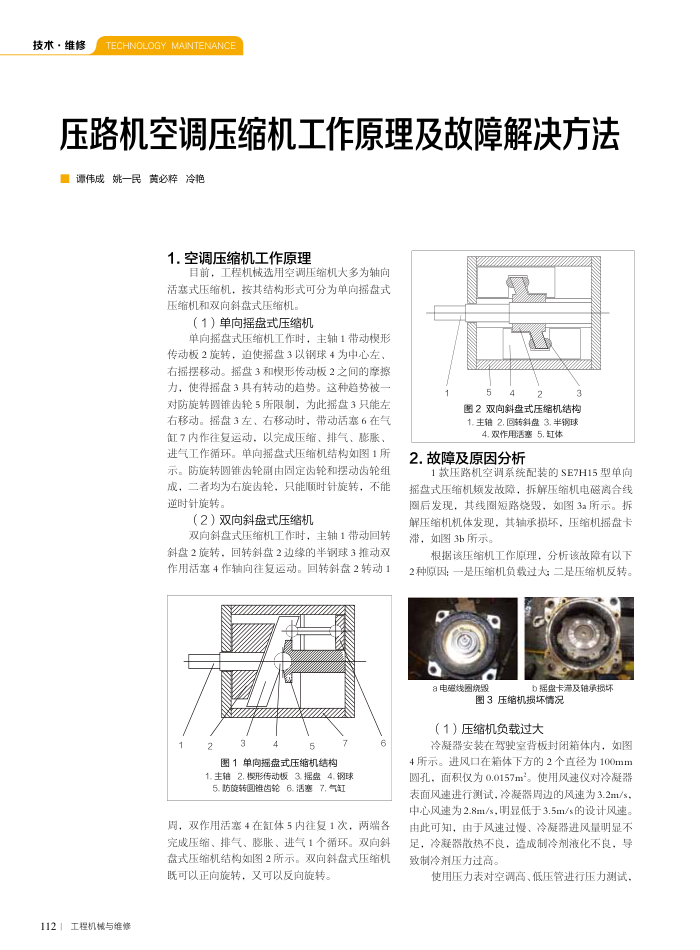

压路机空调压缩机工作原理及故障解决方法谭伟成姚一民黄必粹冷艳
1.空调压缩机工作原理
目前，工程机械选用空调压缩机大多为轴向活塞式压缩机，按其结构形式可分为单向摇盘式压缩机和双向斜盘式压缩机。
（1）单向摇盘式压缩机
单向摇盘式压缩机工作时，主轴1带动模形传动板2施转，迫使摇盘3以钢球4为中心左。右摇摆移动。摇盘3和模形传动板2之间的摩据
力，使得摇盘3具有转动的趋势。这种趋势被对防旋转圆锥齿轮5所限制，为此掘盘3只能左右移动。摇盘3左、右移动时，带动活塞6在气缸7内作往复运动，以完成压缩、排气、膨胀，进气工作循环。单向摇盘式压缩机结构如图1所示。防旋转圆锥齿轮副由固定齿轮和摆动齿轮组成，二者均为右旋齿轮，只能顺时针旋转，不能逆时针旋转。
（2）双向斜盘式压缩机
双向斜盘式压缩机工作时，主轴1带动回转斜盘2旋转，回转斜盘2边缘的半钢球3推动双作用活塞4作轴向往复运动。回转斜盘2转动1
5
图1单向掘摇盘式压缩机结构 1.主拍2.模形传动板3.播盘4.钢球 5.防旋转圆锥齿轮6.活塞7.气缸
周，双作用活塞4在缸体5内往复1次，两端各完成压缩、排气、膨胀、进气1个循环。双向斜盘式压缩机结构如图2所示。双向斜盘式压缩机既可以正向旋转，又可以反向旋转。
112丨工程机械与维修
5
图2双向斜盘式压缩机结构 1.主2.回转斜盘3.半钢球 4.双作用活塞5.缸体
2.故障及原因分析
1款压路机空调系统配装的SE7H15型单向摇盘式压缩机频发故障，拆解压缩机电磁离合线圈后发现，其线圈短路烧毁，如图3a所示。拆解压缩机机体发现其轴承损坏，压缩机摇盘卡滞，如图3b所示。
根据该压缩机工作原理，分析该故障有以下 2种原因：一是压缩机负载过大：二是压缩机反转。
a电磁线图烧股
b遥盘卡滞及拍承损坏
图3压缩机损坏情况
（1）压缩机负载过大
冷凝器安装在驾驶室背板封闭箱体内，如图 4所示。进风口在箱体下方的2个直径为100mm 圆孔，面积仅为0.0157m。使用风速仪对冷凝器表面风速进行测试，冷凝器周边的风速为3.2m/s，中心风速为2.8m/s，明显低于3.5m/s的设计风速。由此可知，由于风速过慢、冷凝器进风量明显不足，冷凝器散热不良，造成制冷剂液化不良，导致制冷剂压力过高。
使用压力表对空调高、低压管进行压力测试。
