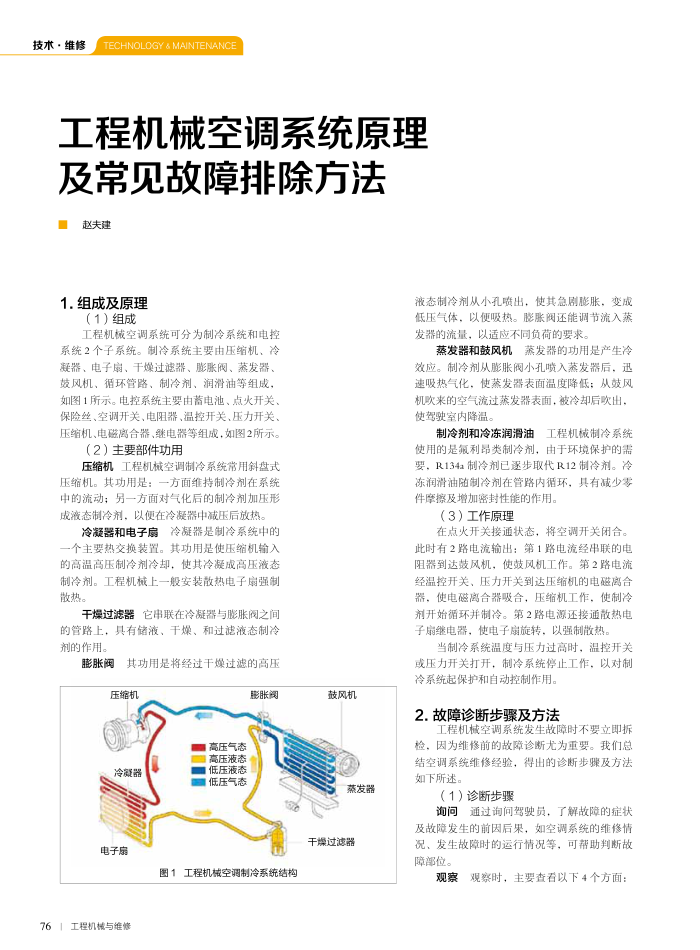

工程机械空调系统原理
及常见故障排除方法赵夫建
1.组成及原理
（1）组成
工程机械空调系统可分为制冷系统和电控系统2个子系统。制冷系统主要由压缩机、冷凝器、电子扇、干燥过滤器、膨胀阀、蒸发器、鼓风机、循环管路、制冷剂、润滑油等组成，如图1所示。电控系统主要由蓄电池、点火开关、保险丝、空调开关、电阻器、温控开关、压力开关、压缩机、电磁离合器、继电器等组成，如图2所示。
（2）主要部件功用
压缩机工程机械空调制冷系统常用斜盘式压缩机。其功用是：一方面维持制冷剂在系统中的流动；另一方面对气化后的制冷剂加压形成液态制冷剂，以便在冷凝器中减压后放热。
冷凝器和电子扇
冷凝器是制冷系统中的
个主要热交换装置。其功用是使压缩机输入的高温高压制冷剂冷却，使其冷凝成高压流态制冷剂。工程机械上一般安装散热电子扇强制散热。
干燥过滤器
它串联在冷凝器与膨胀阀之间
的管路上，具有储液、于燥、和过滤液态制冷剂的作用。
膨胀阀
其功用是将经过于焕过滤的高压
压缩机冷凝器电子扇
761工程机械与维修
■高压气态高压液态低压液态低压气态
影胀阀
图1工程机械空调制冷系统结构
鼓风机
蒸发器
干燥过滤器
液态制冷剂从小孔喷出，使其急剧膨胀，变成低压气体，以便吸热。膨胀阀还能调节流入蒸发器的流量，以适应不同负荷的要求
蒸发器和鼓风机蒸发器的功用是产生冷效应。制冷剂从胀阀小孔喷入蒸发器后，迅速吸热气化，使蒸发器表面温度降低；从鼓风机吹来的空气流过蒸发器表面，被冷却后吹出，使驾驶室内降温。
制冷剂和冷冻润滑油
工程机械制冷系统
使用的是氟利昂类制冷剂，由于环境保护的需要，R134a制冷剂已逐步取代R12制冷剂。冷冻润滑油随制冷剂在管路内循环，具有减少零件摩擦及增加密封性能的作用。
（3）工作原理
在点火开关接通状态，将空调开关闭合。此时有2路电流输出：第1路电流经串联的电阻器到达鼓风机，使鼓风机工作。第2路电流经温控开关、压力开关到达压缩机的电磁离合器，使电磁离合器吸合，压缩机工作，使制冷剂开始循环并制冷。第2路电源还接通散热电子扇继电器，使电子扇旋转，以强制散热。
当制冷系统温度与压力过高时，温控开关
或压力开关打开，制冷系统停止工作，以对制
冷系统起保护和自动控制作用。 2.故障诊断步骤及方法
工程机械空调系统发生故障时不要立即拆
检，因为维修前的故障诊断尤为重要。我们总结空调系统维修经验，得出的诊断步骤及方法如下所述。
（1）诊断步骤
询问通过询问驾驶员，了解故障的症状及故障发生的前因后果，如空调系统的维修情况、发生故障时的运行情况等，可帮助判断故障部位。
观察
观察时，主要查看以下4个方面：
