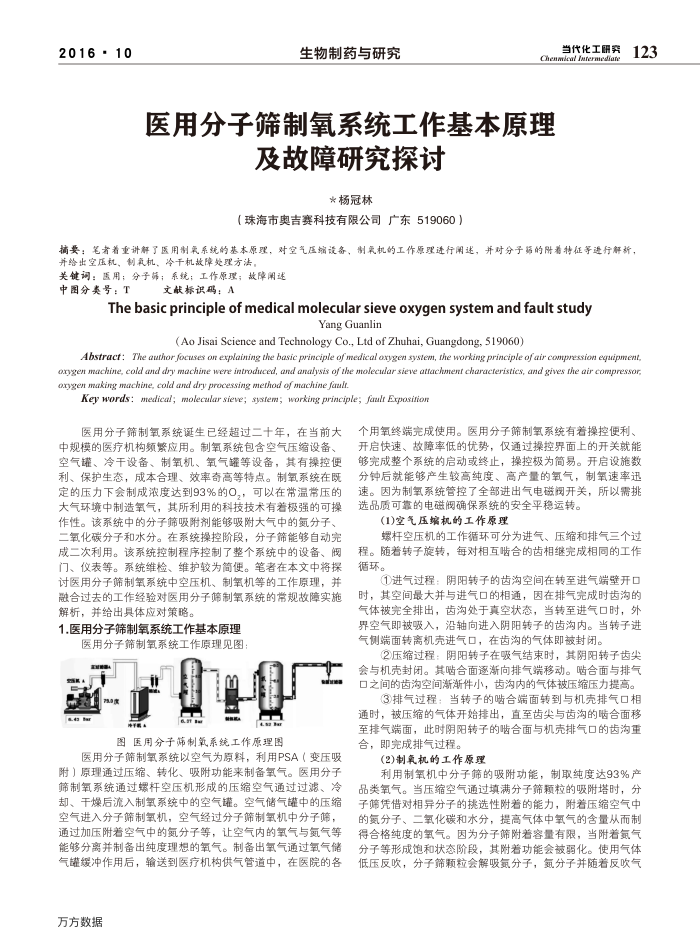

2016-10
生物制药与研究
当代化工研
Chenmd
医用分子筛制氧系统工作基本原理
及故障研究探讨
*杨冠林
（珠海市奥吉赛科技有限公司广东519060】
123
摘要：笔者着重讲解了医用制氧系统的基本原理，对空气缩设备、制氧机的工作原理进行阐述，并对分子据的附着转征等逐行解新。并龄出空压机，制氧机、冷干机故障处理方法，
关键词：医用；分子筛；系统；工作原理；故障阐连
中图分类号：T
文献标识码：A
Thebasicprincipleofmedicalmolecularsieveoxygensystemandfaultstudy
Yang Guanlin
(Ao Jisai Science and Technology Co., Ltd of Zhuhai, Guangdong, 519060)
Abstracf:The aurhorfocuses on explaining the basic principle of'medical oxygen system, rhe wonking principle of air compression eqaripment, oxygen machine, cold and dry machine were introdced, and analysis of zhe molecielar sieve atachmenf characreristics, and gives rhe air compressor oxygen making machine, cold and dry processing merhod of machine farul.
Key words: medical; molecular sieve; sysrem; working principle; farulr Exposition
医用分子筛制氧系统诞生已经超过二十年，在当前大中规模的医疗机构频繁应用。制氧系统包含空气压缩设备、空气罐、冷干设备、制氧机、氧气罐等设备，其有操控便利、保护生态，成本合理、效率奇高等特点。制氧系统在既定的压力下会制成浓度达到93%的O，，可以在常温常压的大气环境中制造氧气，其所利用的科技技术有着极强的可操作性。该系统中的分子筛吸附剂能够吸附大气中的氮分子、二氧化碳分子和水分。在系统操控阶段，分子筛能够自动完成二次利用。该系统控制程序控制了整个系统中的设备、阀门、仪表等。系统维检、维护较为简使。笔者在本文中将探讨医用分子筛制氧系统中空压机、制氧机等的工作原理，并融合过去的工作经验对医用分子筛制氧系统的常规故障实施解析，并给出具体应对策略。
1.医用分子筛制氧系统工作基本原理
医用分子筛制氧系统工作原理见图：
sshea
图医用分子筛制氧系统工作原理图
医用分子筛制氧系统以空气为原料，利用PSA（变压吸附）原理通过压缩、转化、吸附功能来制备氧气。医用分子筛制氧系统通过螺杆空压机形成的压缩空气通过过滤、冷却、干焕后流入制氧系统中的空气罐。空气储气罐中的压缩空气进入分子筛制氧机，空气经过分子筛制氧机中分子筛，通过加压附若着空气中的氮分子等，让空气内的氧气与氮气等能够分离并制备出纯度理想的氧气。制备出氧气通过氧气储气罐缓冲作用后，输送到医疗机构供气管道中，在医院的各
方方数据
个用氧终端完成使用。医用分子筛制氧系统有着操控便利、开启快速、故障率低的优势，仅通过操控界面上的开关就能够完成整个系统的启动或终止，操控极为简易。开启设施数分钟后就能够产生较高纯度、高产量的氧气，制氧速率进迅速。因为制氧系统管控了全部进出气电磁阀开关，所以需挑选品质可靠的电磁阀确保系统的安全平稳运转。
(1)空气压编机的工作原理
螺杆空压机的工作循环可分为进气、压缩和排气三个过
程。随着转子旋转，每对相互啮合的齿相继完成相同的工作循环。
①进气过程：阴阳转子的齿沟空间在转至进气端壁开口时，其空间最大并与进气口的相通，因在排气完成时齿沟的气体被完全排出，齿沟处于真空状态，当转至进气口时，外界空气即被吸入，沿轴向进入阴阳转子的齿沟内。当转子进气侧端面转离机壳进气口，在齿沟的气体即被封闭。
2压缩过程：阴阳转子在吸气结束时，基阴阳转子齿尖
会与机壳封闭。其啮合面逐渐向排气端移动。啮合面与排气口之间的齿沟空间渐渐件小，齿沟内的气体被压缩压力提高。
③排气过程：当转子的啮合端面转到与机壳排气口相通时，被压缩的气体开始排出，直至齿尖与齿沟的啮合面移至排气端面，此时阴阳转子的啮合面与机壳排气口的齿沟重合，即完成排气过程。
(2)制氧机的工作原理
利用制氧机中分子筛的吸附功能，制取纯度达93%产品类氧气。当压缩空气通过填满分子筛颗粒的吸附塔时，分子筛凭借对相异分子的挑选性附若的能力，附着压缩空气中的氨分子、二氧化碳和水分，提高气体中氧气的含量从而制得合格纯度的氧气。因为分子筛附着容量有限，当附着氨气分子等形成饱和状态阶段，其附着功能会被弱化。使用气体低压反吹，分子筛颗粒会解吸氨分子，氮分子并随着反吹气
