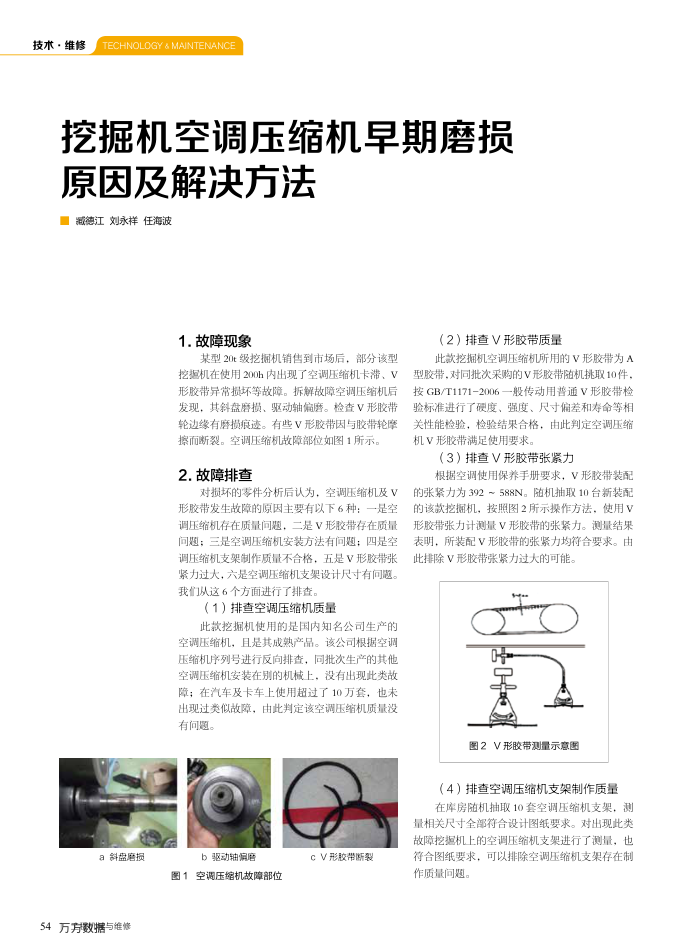

挖掘机空调压缩机早期磨损
原因及解决方法藏德江刘永样任海波
1.故障现象
某型20t级挖掘机销售到市场后，部分该型挖损机在使用200h内出现了空调压缩机卡滞、V 形胶带异常损坏等故障。拆解故障空调压缩机后发现，其斜盘磨损、驱动轴偏磨。检查V形胶带轮边缘有磨损痕迹。有些V形胶带因与胶带轮摩
擦而断裂。空调压缩机故障部位如图1所示。 2.故障排查
对损坏的零件分析后认为，空调压缩机及V 形胶带发生故障的原因主要有以下6种：一是空调压缩机存在质量间题，二是V形胶带存在质量间题：三是空调压缩机安装方法有间题：四是空调压缩机支架制作质量不合格，五是V形胶带张紧力过大，六是空调压缩机支架设计尺寸有间题。我们从这6个方面进行了排查。
（1）排查空调压缩机质量
此款挖掘机使用的是国内知名公司生产的空调压缩机，且是其成熟产品。该公司根据空调压缩机序列号进行反向排查，回批次生产的其他空调压缩机安装在别的机械上，没有出现此类故障；在汽车及卡车上使用超过了10万套，也末出现过类似故障，由此判定该空调压缩机质量没有问题。
a斜盘磨损
54万方数据与维修
b驱动轴偏磨
图1空调压缩机故障部位
CV形胶带断裂
（2）排查V形胶带质量
此款挖掘机空调压缩机所用的V形胶带为A 型胶带.对同批次采购的V形胶带随机排挑取10件，按GB/T1171-2006一般传动用普通V形胶带检验标准进行了硬度、强度、尺寸偏差和寿命等相关性能检验，检验结果合格，由此判定空调压缩机V形胶带满足使用要求。
（3）排查V形胶带张紧力
根据空调使用保养手册要求，V形胶带装配的张紧力为392~588N。随机抽取10台新装配的该款挖掘机，按照图2所示操作方法，使用V 形胶带张力计测量V形胶带的张紧力。测量结果表明，所装配V形胶带的张紧力均符合要求。由此排除V形胶带张紧力过大的可能。
图2V形胶带测量示意图
（4）排查空调压缩机支架制作质量
在库房随机抽取10套空调压缩机支架，测量相关尺寸全部符合设计图纸要求。对出现此类故障挖提机上的空调压缩机支架进行了测量，也符合图纸要求，可以排除空调压缩机支架存在制作质量间题。
