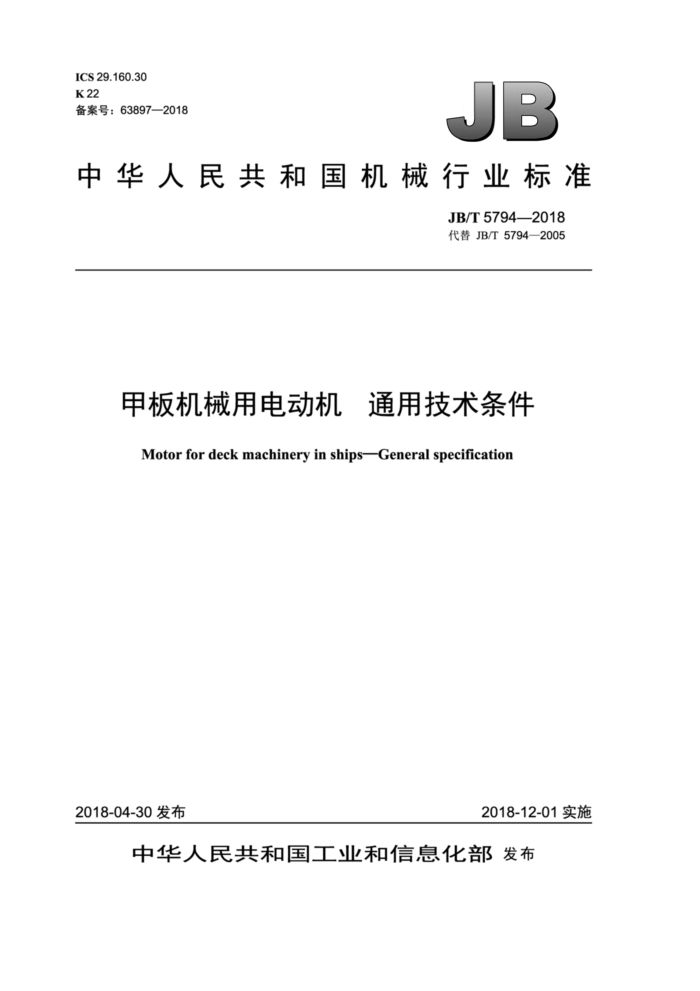

ICS 29.160.30 K 22 备案号：63897—2018
JB
中华人民共和国机械行业标准
JB/T 5794—2018 代替 JB/T 5794—2005
甲板机械用电动机通用技术条件
Motor for deck machinery in shipsGeneral specification
2018-12-01实施
2018-04-30 发布
中华人民共和国工业和信息化部 发布 JB/T5794—2018
目 次
前言.. 范围 2规范性引用文件 3术语和定义， 4技术要求， 4.1总则... 4.2环境适应性 4.3材料要求.. 4.4设计要求... 4.5 结构要求... 4.6 性能要求.. 4.7 安全. 5试验方法 5.1 总则. 5.2 机械外观检查. 5.3 尺寸及公差检查 5.4 电气间隙和爬电距离测定 5.5 标志接地检查， 5.6 匝间冲击耐电压试验 5.7 电源频率和电动机端电压变化试验 5.8 耐潮试验. 5.9 盐雾试验.. 5.10 倾斜摇摆试验 5.11 振动强度测定. 5.12 噪声测定. 5.13 起动次数试验 5.14 闭合次数试验. 5.15 制动时间测定 5.16 制动器降压试验 5.17 制动器动作电压测定 5.18 空载接通试验 5.19 低速级堵转试验 5.20 外壳防护试验 5.21 安全试验. 5.22 包装检查
III
10 10 10 10 10 10 10 10 10
?
?
?
2
12
12
12
12 12 12 12
检验规则 6.1 产品合格程序 6.2 检验分类.
6
.12
I JB/T5794—2018
6.3 出厂检验， 6.4型式检验 6.5 型式检验的样品数 7标志、包装、运输和贮存
.13 13 .14 .14 .14 ..15 ..15 ...16
7.1 标志 7.2 包装.. 7.3 运输和贮存， 8 质量保证期.
表1 额定电压和额定频率表2 起重用单速电动机额定功率表 3 起重用双速电动机额定功率表 4 起重用三速电动机额定功率，表 5 极数. 表 6 接地螺钉尺寸表 7 工频耐电压表 8 温升限值... 表 9 空载时振动强度限值. 表10 空载最大A计权声功率级的噪声值. 表 11 额定负载工况超过空载工况时的A计权声功率级允许最大增加量.. 表 12 电源频率和电动机端电压变化，表 13 检验项目，
...3 .3 .
e
S
6
.6 8 8 9 .10 13
I JB/T 5794—2018
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T5794—2005《甲板机械用船用电动机通用技术条件》，与JB/T5794—2005相比
主要技术变化如下：
电动机振动烈度改为振动强度，并对限值做了修改；修订了空载噪声测定方法及限值；接线盒内电气间隙由不小于8mm改为不小于9.8mm；修改了“倾斜试验”的试验角度，并增加了摇摆试验；删除了直流电动机的相关内容及YHGQ起货机用恒功率交流异步电动机的相关内容；删除了长霉试验和防霉性能要求；起重用单速电动机的额定功率等级增加了两档；增加了“安全”要求；增加了“电动机空载电流值为设计值的1土10%”要求；增加了“电动机定子绕组在实际冷态下直流电阻值为设计值的1土5%”要求。
本标准由中国机械工业联合会提出。 本标准由机械工业船用电机电器标准化技术委员会（CMIF/TC9）归口。 本标准起草单位：上海电器科学研究院、中国船级社上海分社、江苏远东电机制造有限公司、杭州
新恒力电机制造有限公司。
本标准主要起草人：林榕、韩素芳、李晨浩、张新、贾荣生。 本标准所代替标准的历次版本发布情况为：
-JB/T5794—1991、JB/T5794—2005。
II JB/T 5794—2018
申板机械用电动机i 通用技术条件
1范围
本标准规定了船舶甲板机械配套的各类电动起重及起货机用的交流电动机的术语和定义、技术要
求、试验方法、检验规则、标志、包装、运输和贮存及质量保证期。
本标准适用于安装在船舶露天甲板及甲板舱室内的各类电动起重、起货机、稳索绞车、千斤索绞车用的交流电动机（以下简称电动机），凡属甲板机械用的其他电动机均可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T755—2008 旋转电机定额和性能 GB/T 997—2008 旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/T 1032—2012 三相异步电动机试验方法 GB/T 1958—2017 产品几何技术规范（GPS） 几何公差 检测与验证 GB/T1971—2006 旋转电机线端标志与旋转方向 GB/T 1993—1993 旋转电机冷却方法 GB/T 2423.17—2008 电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2900.25 电工术语旋转电机 GB/T4772.1—1999 旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～
1080
GB/T4831—2016 旋转电机产品型号编制方法 GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码） 分级 GB/T7060—2008船用旋转电机基本技术要求 GB/T10068一2008轴中心高为56mm及以上电机的机械振动 振动的测量、评定及限值 GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T10069.3一2008旋转电机噪声测定方法及限值第3部分：噪声限值 GB/T14048.1一2012低压开关设备和控制设备第1部分：总则 GB/T14711一2013中小型旋转电机通用安全要求 GB/T22719.1一2008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法 CB/T3667.1一2014船舶电缆敷设和电气设备安装附件第1部分：电缆贯通装置 JB/T4159—2013热带电工产品通用技术要求
3术语和定义
GB/T755—2008、GB/T7060一2008和GB/T2900.25界定的术语和定义适用于本文件。
1 JB/T5794—2018
4技术要求
4.1总则
电动机除符合本标准的规定外，还应符合产品技术条件的规定。 4.2 环境适应性
电动机在下列环境条件下应能正常工作： a）环境空气温度为-25℃～45℃。 b）空气相对湿度不大于95%，并有凝露。 c）有盐雾、油雾、霉菌及海水的影响。 d）倾斜摇摆：
倾斜：土30°；摇摆：±22.5°。
e）有船舶正常营运和作业中产生的冲击、振动的影响。 4.3材料要求
电动机材料不应含有石棉，且所采用的外壳材料和转轴材料应符合GB/T7060一2008中5.3的规定。 4.4设计要求 4.4.1分类
电动机分为起重用交流电动机和起货机用交流电动机两类。 4.4.2型号及其含义
电动机的型号和编制方法应符合GB/T4831一2016的规定。电动机型号编制方法如下： a）起重用交流电动机：
Yz -- -H
船用规格代号：第一个口表示机座号［或轴中心高，单位为毫米（mm)]；第二个口为机座长度代号；“_”后的为极数产品代号：YZ表示起重用交流电动机，口处为Q表示千斤索绞车，口处为W表示稳索绞车
b）起货机用交流电动机：
YHLQ 口-口 H (D)
H表示船用，（D）表示圆形固定凸缘规格代号：前面的口表示凸缘止口直径，单位为毫米 (mm）；后面的口表示极数产品代号：YHLQ表示起货机用恒力矩交流异步电动机
2 JB/T 5794—2018
4.4.3 额定电压和额定频率
4.4.3.1 电动机的额定电压和额定频率按表1的规定。
表1 额定电压和额定频率
额定电压 V 380 440
额定频率 Hz
50 60
4.4.3.2 制动器的额定电压应符合产品技术条件的规定。 4.4.4 额定功率 4.4.4.1 电动机的功率等级 4.4.4.1.1 单速电动机功率等级
单速电动机功率等级如下： a）走 起重用电动机的功率等级按表2的规定； b）起货机及其他特殊用途的电动机功率等级按用户需要另行规定。
表2 起重用单速电动机额定功率
额定频率
额定功率 kw
Hz 50 1.1 1.5 2.2 3.3 3.7 5.5 7.5 11 15 18.5 22 30 60 1.2 1.8 2.5 3.7 4.0 6.3 8.5 13 18.5 22 25 34
4.4.4.1.2 双速电动机功率等级
双速电动机功率等级如下： a）起重用电动机的功率等级按表3的规定； b）起货机用电动机功率等级为：7.5/3.7kW、1 15/5.0kW。
表3 起重用双速电动机额定功率
额定频率
额定功率 kw
Hz 50 2.2/0.75 3.0/1.1 4.0/1.5 6.3/2.2 8.5/3.5 11/3.0 15/4.0 18.5/5.5 60 2.5/0.85 3.5/1.2 4.5/1.7 7.5/2.5 10/4.0 13/3.5 17/4.5 22/6.3
4.4.4.1.3 三速电动机功率等级
三速电动机功率等级如下： a）起重用电动机的功率等级按表4的规定； b）起货机用电动机功率等级为：30/15/3.7kW、38/19/4.1kW、44/22/5.2kW、 60/30/7kW、
61/29/6.8kW、80/40/7.9kW。
3 JB/T 5794—2018
表4 起重用三速电动机额定功率
额定频率 Hz 50
额定功率 kw
9/9/4.2 30/30/14.5 10/10/4.7 33.5/33.5/16
12.5/12.5/5.7 42/42/20 14/14/6.5 46/46/22
16.8/16.8/8 56/56/27 19/19/9.1 63/63/30
22.5/22.5/10.6 75/75/36 25/25/12 84/84/40
60
4.4.4.1.4 四速电动机功率等级
四速电动机功率等级按产品技术条件的规定。 4.4.4.2 电动机功率与机座号的关系
电动机功率与机座号的关系应符合产品技术条件的规定。 4.4.5 工作制
电动机的工作制为“S2120min”“S290min”“S260min”“S230min”“S215min”“S210min” “S25min”短时工作制或为“S3S515%”“S3~S525%”“S3~S540%”“S3~S560%”断续周期工作制之一。 4.4.6 极数
电动机的极数按表5的规定。
表5极数
类型单速电动机双速电动机三速电动机四速电动机
极数
4极、6极、8极、10极、12极、16极
4/8极、4/12极、4/16极
2/4/12极、4/8/16极、4/8/24极、4/8/28极、6/12/36极
根据用户需要另行规定
4.4.7 绝缘等级
电动机的绝缘等级为130（B）级、155（F）级、180（H）级。 4.5结构要求 4.5.1外壳防护等级
对于装在露天甲板场所的电动机，外壳防护等级为IP56；对于安装在甲板舱室的电动机，外壳防护等级为IP44；制动器的外壳防护等级应与电动机一致；接线盒的外壳防护等级为IP56。其含义及技术要求应符合GB/T4942.1一2006中第3章～第6章的规定。 4.5.2 冷却方式
电动机的冷却方式一般为IC410或IC411，其含义应符合GB/T1993一1993中第4章～第7章的规定。 4
