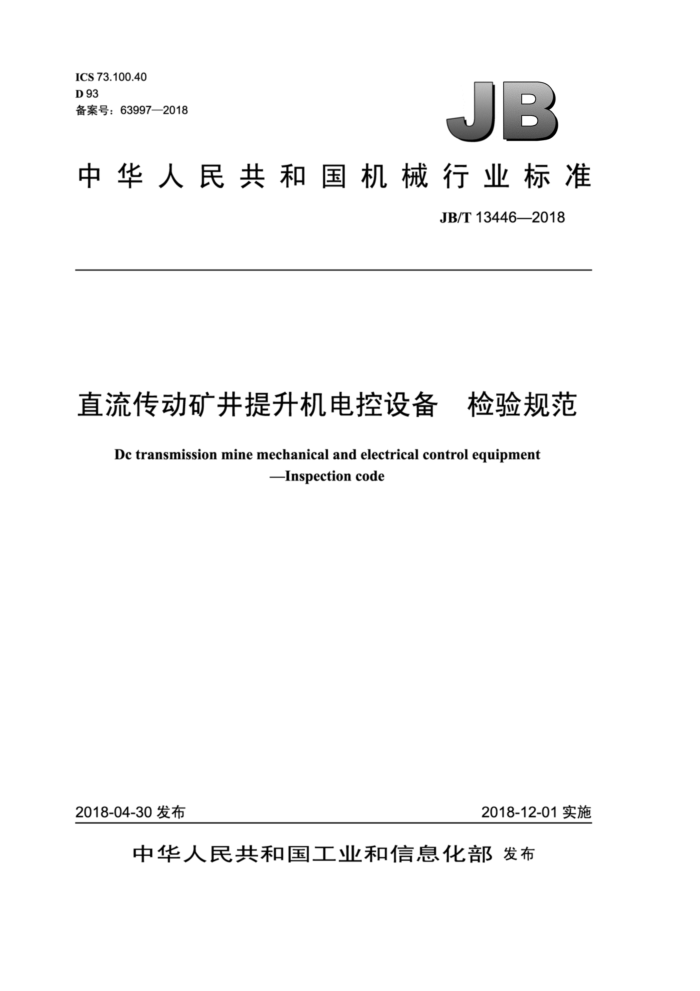

ICS 73.100.40 D 93 备案号：63997—2018
JB
中华人民共和国机械行业标准
JB/T 13446—2018
直流传动矿井提升机电控设备 检验规范
Dc transmission mine mechanical and electrical control equipment
-Inspection code
2018-12-01实施
2018-04-30 发布
中华人民共和国工业和信息化部发布 JB/T13446—2018
目 次
前言... 范围.. 2规范性引用文件 3检验准备要求 3.1样品... 3.2检验条件， 3.3检验仪器 4检验方法. 4.1 外壳防护等级的检验 4.2 连接电阻的检验.. 4.3 噪声的测量 4.4 电气间隙和爬电距离的检验 4.5 绝缘电阻的检验， 4.6 工频耐受电压的检验 4.7 温升的检验. 4.8 电压波动的检验、 4.9 电磁兼容性（EMC）的检验 4.10 空载运行的检验. 4.11 电气性能指标的检验 4.12电气联锁及安全保护性能的检验.. 4.13高低温冲击和高、低温存放的检验 5 检验项目
..11
T JB/T 13446—2018
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会 （SAC/TC88）归口。 本标准起草单位：中信重工机械股份有限公司。 本标准主要起草人：徐新锋、胡喜磊、刘传文、省 崔伟周、张立刚、喻文韬。 本标准为首次发布。
1I JB/T 13446—2018
直流传动矿井提升机电控设备 检验规范
1范围
本标准规定了直流传动矿并提升机电控设备的检验准备要求、检验方法、检验项目。 本标准适用于采用晶闸管变流全数字调速技术的直流电气传动的矿井提升机电控设备（以下简称电
控设备)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3047.1高度进制为20mm的面板、架和柜的基本尺寸系列 GB/T3797—2016电气控制设备 GB/T4208 3 外壳防护等级（IP代码） GB/T 4588.1 无金属化孔单双面印制板分规范 GB/T4588.2有金属化孔单双面印制板分规范 GB/T10233—2016 低压成套开关设备和电控设备基本试验方法 GB/T 11022 高压开关设备和控制设备标准的共用技术要求 GB/T 14048.1 低压开关设备和控制设备第1部分：总则 MT/T1083一2008全数字直流传动矿井提升机电控设备技术条件
3检验准备要求
3.1样品
样品应符合下列要求： a）被检样品应符合有关产品图样和技术文件的要求； b）被检样品应是未使用过的产品； c）被检样品的安装方式应与正常使用时一致。
3.2检验条件
检验条件应符合下列要求： a）电控设备检验应在室内试验台上进行，试验场地海拔不得超过1000m； b）检验环境温度应在5℃～40℃之间，温度应相对稳定，不应出现剧烈的变化； c）检验环境湿度在温度范围内低温时不应超过50%，高温时不应超过85%； d）电控设备的供电电源电压波动范围应不超出输入额定电压的土10%。
3.3检验仪器
检验仪器应符合下列要求： a）检验电参数（电压、电流、功率、微电阻）的仪器准确度等级不应低于0.5级，绝缘电阻检测
1 JB/T 13446—2018
仪器的准确度等级不应低于1.0级； b）耐电压测试仪的准确度等级不应低于1.0级； c）温度测量仪的允许误差应为土1℃； d）电气间隙和爬电距离检验仪器的允许误差应为土0.5mm; e）检测速度应用提升机检测仪或速度检测仪； f）检测直流电流应用直流电流检测仪及软件分析系统。
4 检验方法
4.1 外壳防护等级的检验 4.1.1检验方法
电控设备用于非防爆环境时为非防水型，用于防爆环境时的防护等级在本标准中不再检验，本标准只检验不大于IP40的等级，试验试具及试验用力应符合GB/T4208的规定，具体要求见本标准表1。
表 1
IP等级 IP00 IP10 IP20 IP30 IP40
试验试具不要试验
试验用力 N
备注
一
没有手柄和护板的直径为50+0.05mm的刚性球
50±5
没有手柄和护板的直径为12.5+0.05mm的刚性球
30±3
边缘无毛刺的直径为2.5+0.05mm的刚性钢棒
3±0.3
边缘无毛刺的直径为1.0+0.05mm的刚性钢丝
1±0.1
4.1.2 2检验结论
若检验的试具不能通过任何开口，则检验合格。 4.2 连接电阻的检验 4.2.1 检验位置
电控设备的不同外露导电部分与外部保护导体的端子之间。 4.2.2 检验方法
检验方法如下： a）电控设备断开电源，在组成电控设备系统的各个柜体内部进行检测； b）使用精度及量程均符合要求的微电阻测量仪或开尔文电桥仪器进行测量； c）各个柜体内的连接电阻均应不大于0.12。
4.2.3 检验结论
每点测量三次并取平均值，每次的测量结果均不大于0.12，则为合格。
2 JB/T 13446—2018
4.3 噪声的测量 4.3.1 检验位置
电控设备的司机位置。 4.3.2 检验方法
电控设备全部停止运行时，测量司机位置的背景噪声值；电控设备正常运行时，采用A声压计测量司机左右耳朵处的噪声值；实际噪声值应按表2进行修正，减去修正值，
表 2
设备工作时实测值与背景噪声值之差 dB
修正值dB 测量无效
<6 6 7 8 9 10 >10
1.0 1.0 1.0 0.5 0.5 0.0
4.3.3检验结论
每点检测三次取平均值，左右两点的噪声值均不大于85dB（A)，则为合格。 电气间隙和爬电距离的检验
4.4
4.4.1 检验位置
电控设备的不同电位裸导体之间或带电的裸导体与接地点之间。 4.4.2 检验方法
用游标卡尺、直尺或卷尺进行测量，同时查看裸导体之间的电位差，不同的电位差对电气间隙和爬电距离的要求不同。 4.4.3 检验结论
不同电压等级要求的电气间隙和爬电距离均达到表3的要求，则为合格。
表 3
最小电气间隙mm
最小爬电距离 mm
额定绝缘电压U
额定电流≤63A 额定电流>63A 额定电流≤63A 额定电流>63A
V U≤60 60 2 3 4 6 6
3 5 6 8 8
3 4 6 10 12
4 8 10 12 14
3 JB/T13446—2018
表3 (续)
最小电气间隙 mm
最小爬电距离 mm
额定绝缘电压U
额定电流≤63A
V
额定电流>63A
额定电流≤63A
额定电流>63A
660 10
10
14
20
14
14
20
28
电控设备绝缘电阻应在电路无电的状态下进行检验。绝缘电阻测量仪器的电压等级应按表4的规定选取。对不能承受绝缘电阻表电压等级的元器件，测量前应将其短接或拆除。
表 4
设备额定电压U。
测量仪器的电压等级 V
V
U.<500 500≤U<1 000 U.≥1 000
500 1 000 2.500
4.5.2 检验位置
各相之间以及各相对地之间。 4.5.3 检验方法
分别测量A与B、B与C、C与A相之间的绝缘电阻，然后检测A、B、C三相分别对地或外壳的绝缘电阻。 4.5.4检验结论
各相之间以及各相对地之间的绝缘电阻按照标称电压不小于10002/V为合格。 4.6 工频耐受电压的检验 4.6.1检验位置
检验位置如下： a）主电路所有带电部分与连接在一起的外露可导电部分之间； b）主电路所有带电部分连接在一起与外露可导电部分之间； c）主电路每个极与其他极之间； d）没连接到主电路的每条控制电路和辅助电路与主电路、其他辅助电路及外露导电部分之间。
4.6.2 检验方法
电控设备须断电试验，并应形成一个连续的电路，主电路的开关和控制设备应闭合或旁路，对半导
体器件和不能承受规定电压的元器件应将其断开或旁路。安装在带电部件和裸露导电部件之间的抗扰性电容器不应断开，可以采用交流电压或等于规定的交流电压峰值的直流电压进行试验。交流或直流试验 4 JB/T 13446—2018
电压有效值范围不应超过规定值的1土5%。开始施加时的试验电压不应超过规定值的50%，然后在几秒钟之内将试验电压平稳增加至规定的最大值并保持5s。试验电压的要求如下：
a）主电路及连接到主电路的辅助电路和控制电路的试验电压应符合GB/T10233一2016中表4的
规定； b）不与主电路连接的辅助电路和控制电路的试验电压应符合GB/T10233一2016中表5的规定。
4.6.3检验结论
若没有出现电击穿或闪络现象，则此项检验合格。
4.7温升的检验 4.7.1检验条件
环境温度应在5℃～40℃之间，电控设备与其所配的矿井提升机负载相匹配，在提升机专用试验台或提升机安装运行现场进行检验。 4.7.2检验方法
将电控设备加载到额定负荷，按照提升工艺连续运行1.5h后，用温度计检测距离电控柜1m外的环境温度，运行2h后停机，用非接触温度计检测各个点的温度并记录。 4.7.3检验结论
温升不超过GB/T3797—2016中表8的规定为合格。 4.8电压波动的检验 4.8.1检验方法
切断主回路电源，调压器输入端接入220V稳定电压，输出端接控制回路，首先将输出电压调至额定电压的85%，按电路图进行操作，控制系统各试验五次；然后将输出电压调至额定电压的110%，按电路图进行操作，控制系统各试验五次。 4.8.2检验结论
五次试验时电控设备都动作正常为合格，若动作不正常，则应更换部件重新检验。 4.9电磁兼容性（EMC）的检验
对选用的组合器件和元件符合相关的产品标准或EMC标准，且按照元器件制造厂说明书进行内部
安装及接线的电控设备可不做此项检验。 4.10 ）空载运行的检验 4.10.1检验条件
在专用直流传动矿井提升机试验台上或在安装现场经安装检查后，在正常工作条件和额定电压下进行检验。 4.10.2 2检验设备
提升机检测仪。
