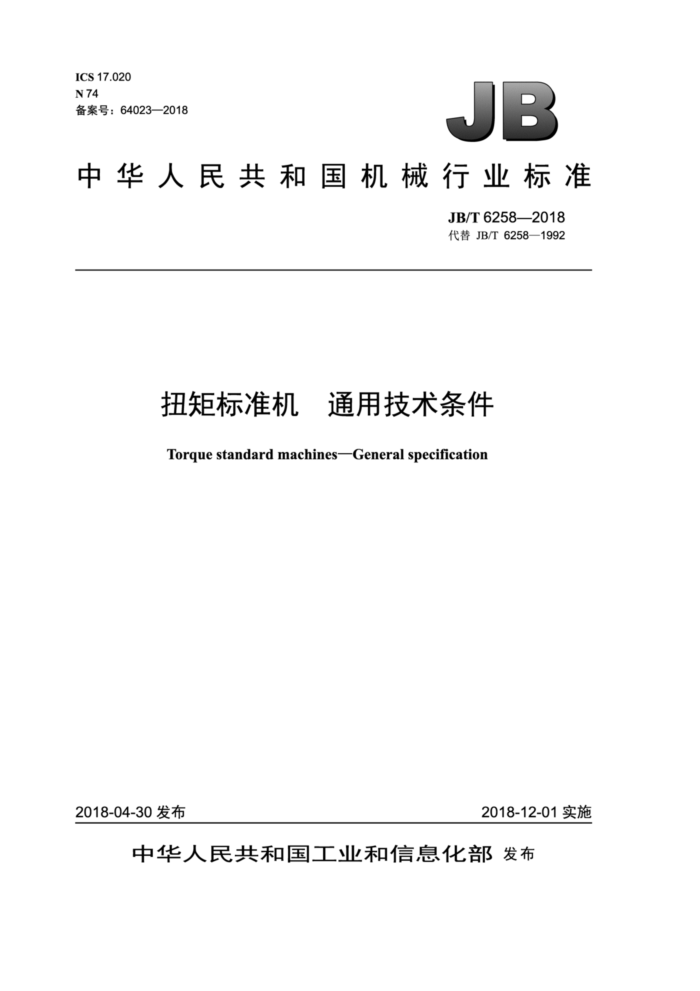

ICS 17.020 N 74 备案号：64023—2018
JB
中华人民共和国机械行业标准
JB/T 6258—2018 代替JB/T 6258—1992
扭矩标准机 通用技术条件 Torque standard machinesGeneral specification
2018-12-01实施
2018-04-30 发布
中华人民共和国工业和信息化部 发布 JB/T6258—2018
目 次
前言... 范围 2规范性引用文件， 3标准机的结构型式. 4技术要求 5检验方法.. 6检验规则.. 7标志和包装附录A（规范性附录） 标准机扭矩值检测流程图附录B（资料性附录) 静重式扭矩标准机测量范围的分段检测方法附录C (资料性附录) 静重式扭矩标准机扭矩值部件检测方法，图 1 静重式扭矩标准机图 2 杠杆式扭矩标准机图 3 参考式扭矩标准机. 图 4 力传感器式扭矩标准机图 A.1 方法A三个角度位置转位检测/校准流程图A.2 方法A四个角度位置转位检测/校准流程图A.3 方法B检测/校准流程..
..II
1
14 14 16 18 19
..16 ..16 ...17
表 1 标准机的准确度级别划分及技术性能指标，表 2 标准机固定轴与活动轴的同轴度.. 表 3 静重式扭矩标准机、杠杆式扭矩标准机的码质量允差和力臂长度极限偏差表 4 检验/校准用标准扭矩仪技术性能指标.
6 7 7
T JB/T 6258—2018
前 創言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T6258一1992《扭矩静校台技术条件》，与JB/T6258—1992相比主要技术变化如下：
增加了前言；修改了范围（见第1章，1992年版的第1章）；更新了规范性引用文件，引用文件由原来的7个更改为4个（见第2章，1992年版的第2章）；增加了标准机的结构型式（见第3章）；增加了标准机的分级要求和技术性能指标（见第4章，1992年版的第3章）；修改了技术要求（见第4章，1992年版的第4章）；修改了检验方法（见第5章，1992年版的第5章）；修改了检验规则（见第6章，1992年版的第6章）。
本标准由中国机械工业联合会提出。 本标准由全国实验室仪器及设备标准化技术委员会（SAC/TC526）归口。 本标准起草单位：湖南省计量检测研究院、昆山创新科技检测仪器有限公司、机械工业仪器仪表综
合技术经济研究所、中国物品编码中心、湖南赫西仪器装备有限公司、威海鑫泰化工机械有限公司。
本标准主要起草人：汤灏、陶则成、张桂玲、熊知明、张浩、胡一、甘逵、苑静、寻继勇、李恩端。 本标准所代替标准的历次版本发布情况为：
JB/T6258—1992。
II JB/T 6258—2018
扭矩标准机通用技术条件
1范围
本标准规定了扭矩标准机的结构型式、技术要求、检验方法、检验规则、标志与包装，本标准适用于标准扭矩仪（或扭矩传感器、标准扭矩扳子等）检验/校准用的静重式扭矩标准机、
杠杆式扭矩标准机、参考式扭矩标准机和力传感器式扭矩标准机（以下简称标准机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件 GB/T17248.3一1999声学机器和设备发射的噪声工作位置和其他指定位置发射声压级的测
量 现场简易法
JB/T 6147—2007 试验机包装、包装标志、储运技术要求 JJG99—2006 码检定规程
3标准机的结构型式
3.1 标准机的种类
标准机根据主机结构及施加扭矩的方式分为以下四种型式。
3.2静重式扭矩标准机
以码的重力作为标准力值，通过力臂的作用产生标准力矩，采用适当的机械系统按预定顺序自动、 平稳、准确地将作用力矩和平衡力矩施加到被检验/校准的扭矩仪（或扭矩传感器等）上的标准机，其基本结构和型式如图1所示。
1 JB/T 6258—2018
说明：一工作台；一滑轨；
2-
一加载装置；被检扭矩仪（或扭矩传感器）；力臂支点；码加载支点；一磁码组；码加载装置。
3
4
5
6
7
8
图1静重式扭矩标准机
2 JB/T 6258—2018
3.3杠杆式扭矩标准机
以码的重力作为标准力值，经过杠杆机构按一定比例放大后，再通过力臂的作用产生标准力矩，采用适当的机械系统按预定顺序自动、平稳、准确地将作用力矩和平衡力矩施加到被检验/校准的扭矩仪（或扭矩传感器等）上的标准机，其基本结构和型式如图2所示。
说明：
一工作台；一滑轨；
7 一副杠杆支点：
一副杠杆臂； -码加载支点；
2- 3-
8
一加载装置；一被检扭矩仪（或扭矩传感器）； 5——力臂支点；一主杠杆臂；
9
10- 一码组； 11- 一码加载装置。
4
5
图2 杠杆式扭矩标准机
3.4参考式扭矩标准机
用一个比被检验/校准的扭矩仪（或扭矩传感器等）准确度高的标准扭矩仪作为参考标准，与被检验/校准的扭矩仪（或扭矩传感器等）串联，并以手动，或采用机械或液压系统施加标准扭矩的标准机其基本结构和型式如图3所示。
3 JB/T6258—2018
b)
说明： 1一加载装置；一被检扭矩仪（或扭矩传感器）； 3——标准扭矩仪；
一调节滑轨； 5——工作台。
-
2
图3参考式扭矩标准机 JB/T 6258—2018
3.5力传感器式扭矩标准机
施加到被检验/校准的扭矩仪（或扭矩传感器等）上的扭矩由其力矩杠杆的力臂长度和测力传感器
测出的力值等因素确定的标准机，基本结构和型式如图4所示。
说明：一工作台；
6 一力臂加载支点；
1-
杠杆臂；一标准测力仪；平衡装置。
2——滑轨； 3——加载装置； 4被检扭矩仪（扭矩或传感器）； 5—力臂支点；
7-
8
9
图4力传感器式扭矩标准机
4技术要求
环境与工作条件
4.1
标准机在下列条件下应能正常工作：
室温在23℃±5℃范围内；相对湿度不大于80%；周围环境应清洁，无影响标准机工作的振动、腐蚀性介质、电磁场或其他干扰源；电源电压的波动范围在额定电压的±10%以内，频率为50Hz士1Hz。
4.2标准机的分级
标准机的准确度级别划分及技术性能指标见表1。
5
