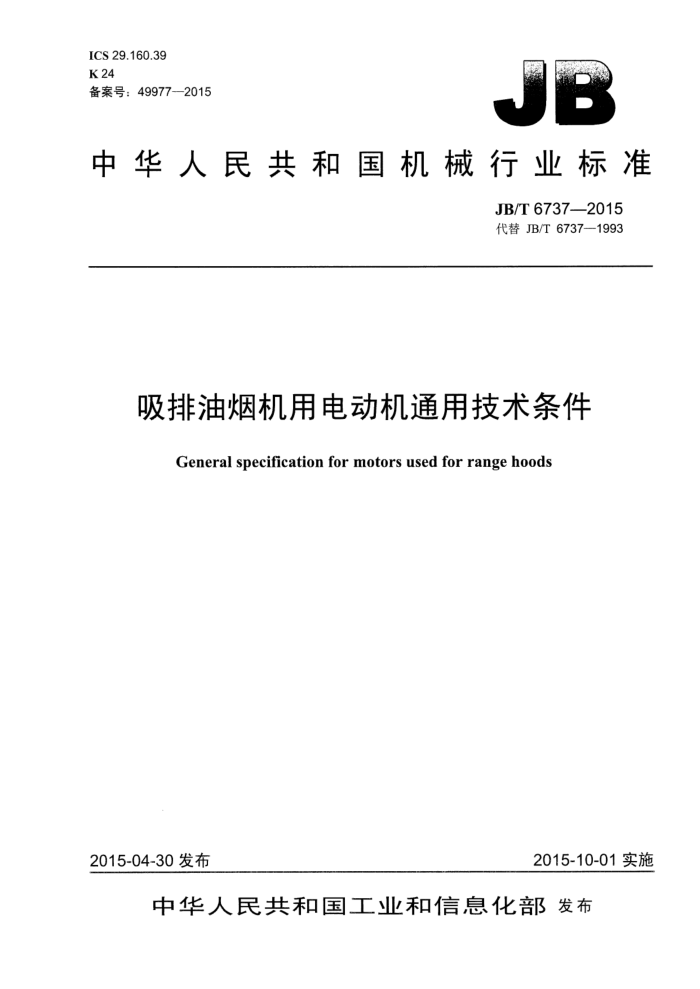

ICS 29.160.39 K 24 备案号：49977--2015
中华人民共和国机械行业标准
JB/T 6737—2015 代替 JB/T 6737-1993
吸排油烟机用电动机通用技术条件
General specification for motors used for range hoods
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 JB/T 6737--2015
目 次
前言.
.I1
范围. 规范性引用文件型式、基本参数与尺寸
1
2 3
4 技术要求.. 5 试验方法..
检验规则..
6
6.1出厂检验 6.2型式检验. 7标志、包装、贮存及运输..
图 1 电容运转异步电动机接线图，
表1 电容运转异步电动机的效率与功率因数. 表2电容运转异步电动机的堵转转矩.… 表3电容运转异步电动机的最小转矩.. 表4电容运转异步电动机的堵转电流. 表5电气性能保证值的容差表6 噪声限值..
2
....................
................ JB/T 6737-2015
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T6737—1993《吸排油烟机用电动机通用技术条件》，与JB/T6737一1993相比主要
技术变化如下：
一增加了对吸排油烟机用无刷直流电动机的要求； -增加了2极单相电容运转异步电动机的要求； -增加了155（F）级的绝缘耐热等级；删除了原标准中4.9、4.12、4.13、4.14、4.15、4.16、4.18、4.21、4.22的内容，与GB12350中的内容相同，增加了4.16“本标准未规定的安全项目应符合GB12350的规定。”; -增加了7.2中关于铭牌的详细规定。 本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准起草单位：中国电器科学研究院有限公司、广东威灵电机制造有限公司、珠海凯邦电机制造
有限公司、威凯检测技术有限公司、中山市邦太电器有限公司。
本标准主要起草人：罗军波、彭小军、贺坚、张传甲、王彬、伍云山。 本标准于 1993年10月首次发布，本次为第一次修订。 JB/T 6737.--2015
吸排油烟机用电动机通用技术条件
1 范围
本标准规定了家用吸排油烟机用单相电容运转异步电动机、无刷直流电动机的型式、基本参数与尺寸、技术要求、试验方法、检验规则、标志、包装、贮存及运输。
本标准适用于家用吸排油烟机用单相电容运转异步电动机、无刷直流电动机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB 755旋转电机定额和性能 GB/T4942.1旋转电机整体结构的防护等级（IP代码）分级 GB/T5171.1小功率电动机第1部分：通用技术条件 GB/T9651单相异步电动机试验方法 GB/T10069.1旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB12350小功率电动机的安全要求 GB/T12665电机在一般环境条件下使用的湿热试验要求
3型式、基本参数与尺寸
3.1电动机的冷却方式为IC41。 3.2电动机的外壳防护等级按照GB/T4942.1的规定选取。 3.3电容运转异步电动机的额定电压为220V，额定频率为50Hz。无刷直流电动机的电压可根据供需双方技术协议进行制造。 3.4电动机的工作方式为连续工作制（S1）。 3.5电动机应按下列规定的额定输出功率（W）制造：
16、（20)、25、（30)、（35)、40、60、（75)、（80)、90。 注：带（）者为非优先采用。
3.6电动机的外形及安装尺寸由制造商规定。
4　技术要求
4.1电动机轴伸长度一半处的径向圆跳动公差应不大于0.050mm 4.2在下列海拔和环境条件下，电动机应能在额定状态下运行：
a）海拔不超过1000m; b）环境空气温度随季节而变化，但不超过40℃； c）如电动机指定在海拔超过1000m或环境空气温度高于40℃的条件下使用时，应按GB755的 JB/T 67372015
规定处理； d）最湿月月平均最高相对湿度为90%，同时该月平均最低温度不高于25℃。
4.3 3电动机运行期间，电源电压和频率与额定值的偏差应按GB/T5171.1的规定。 4.4电动机在功率、电压、频率为额定值时，电容运转异步电动机的效率与功率因数应符合表1的规定，无刷直流电动机的效率和功率因数可根据供需双方的技术协议进行规定。
表 1电容运转异步电动机的效率与功率因数
同步转速 r/min 3 000
输出功率
1 500
1 500
3 000
W 16 (20) 25 (30) (35) 40 60 (75) (80) 90
功率因数
效率 %
33 36 38 41 43 45 50 51 52 52
35 38 40 43 45 47 53 54 55 56
0.85
0.85
0.9
0.9
5在额定频率和额定电压下，电容运转异步电动机的堵转转矩保证值应符合表2的规定，无刷直流
4.5
电动机的堵转转矩保证值应符合供需双方的技术协议。
表2电容运转异步电动机的堵转转矩
同步转速 r/min
输出功率 W 16 (20) 25 (30) (35) 40 60 (75) (80) 90
1 500
3 000
堵转转矩 mN·m
82 95 118 135 154 174 256 310 323 353
48 57 67 75 83 100 130 159 167 185
4.6在额定电压下，电容运转异步电动机在起动过程中的最小转矩应符合表3的规定，无刷直流电动机的最小转矩应符合供需双方的技术协议。 4.7在额定频率和额定电压下，电容运转异步电动机的堵转电流的保证值应符合表4的规定，无刷直流电动机的堵转电流保证值应符合供需双方的技术协议。
2 JB/T 6737---2015
表3 3电容运转异步电动机的最小转矩
同步转速r/min
输出功率
1 500
3 000
W 16 (20) 25 (30) (35) 40 60 (75) (80) 90
最小转矩 mN·m
82 95 118 135 154 174 256 310 323 353
48 57 67 75 83 100 130 159 167 185
表 4 电容运转异步电动机的堵转电流
16 (20) 25 (30) (35) 40 60 (75) (80) 90 1.0
功率W 堵转电流 A
1.1
1.2
1.4 1.5
1.6
2.0
2.2
2.3
2.5
电动机电气性能保证值的容差应符合表5的规定。
4.8
表5电气性能保证值的容差名称效率功率因数堵转转矩最小转矩堵转电流转速
序号 1 2 3 4 5 6
容差 -0.07 -0.05 保证值的-15% 保证值的-15% 保证值的+20% -40 r/min
4.9电动机采用120（E）级、130（B）级或155（F）级绝缘。当海拔和环境条件符合4.2的规定时，电动机定子绕组的温升限值（电阻法）应符合GB12350的要求。滑动轴承的允许温度（温度计法）为 80℃， 滚动轴承（温度计法）为95℃。
电动机应在实际负载下，在额定转速和85%额定电压下正常起动并运行。 电动机在空载时测得的A计权声功率级噪声数值应符合表6的规定。
4.10 4.11
表6噪声限值
功率W
20 25 (30) (35) 40
16
80 61
60
75
90
58
空载噪声限值 dB（A)
注：采用滑动轴承时，噪声允许值需在此基础上降低3dB（A）。 2电动机出厂检验时，空载和堵转的电流与损耗应在某一数值范围内，该数值范围应保证电动机性
4.12
能符合4.4～4.9的规定。 JB/T 6737—2015
4.13电容运转异步电动机按图1所示接线时，从轴伸端看，电动机应为顺时针方向旋转。
Z1
~220V
2
U2
说明： U1、U2 -主绕组始末端； C电容器 Z1、Z2- 副绕组始末端。
图1电容运转异步电动机接线图
4.14电动机的使用维护说明书及产品合格证应随同每台电动机供给用户。 4.15在用户按照制造商使用维护说明书的规定正确地使用与存放电动机的情况下，制造商应保证电动机在使用的一年内，但自制造商出厂的日期不超过两年的时间内能正常运行。如在此规定时间内电动机因制造不良而发生损坏或不能正常工作时，制造商应无偿地为用户修理、更换零件乃至电动机。 4.16本标准未规定的安全项目应符合GB12350 的规定。
5试验方法
5.1电容运转异步电动机的电气性能试验按本标准及GB/T 9651的规定进行，无刷直流电动机及其控制器的测试按照GB/T5171.1的规定进行。 5.2输出功率、效率、功率因数等的测试用直接测定法。 5.3温升试验应安装在吸排油烟机整机内或者模拟吸排油烟机的工况进行。 5.4湿热试验按GB/T12665的规定进行，试验周期为2d 5.5电动机的耐久性试验在带实际负载下进行。 5.6噪声的测定按照 GB/T 10069.1 的规定进行。 5.7非正常工作试验按 GB12350 的规定进行。 5.8外壳防护等级试验按GB/T4942.1的规定进行。
6检验规则
6.1出厂检验 6.1.1每台电动机需经出厂检验合格后方能出厂，并附有产品检验合格证。出厂检验项目如下：
a）机械检查，包括：
外观质量检查，检查电动机的装配是否完整正确，电动机表面应完好，无损污、碰坏、裂痕等现象; 一电动机的转向及接线标志的检查； -电动机运转应平稳轻快，无异常杂音；
4 JB/T 6737-2015
轴伸径向圆跳动的检查。
b）定子绕组在实际冷状态下直流电阻的测定。 c）定子绕组对机壳（铁心）绝缘电阻的测定（检查试验时可测量冷状态绝缘电阻，但应保证热状
态绝缘电阻不低于GB12350的要求）。 d）耐电压试验。 e）定子绕组匝间绝缘耐冲击电压试验或短时升高电压试验。 f）空载电流和损耗的测定（型式检验时需量取空载特性曲线）。 g）堵转电流和损耗的测定（冷状态时测定）。
6.1.26.1.1的a）中的轴伸径向圆跳动的检查和6.1.1的b）、c）允许抽查，抽查方案由制造商制定其余项目每台电动机都应进行检查。 6.2型式检验 6.2.1在下列情况下，需进行型式检验
a）经鉴定定型后，制造商第一次试制或小批试制生产时； b）设计或工艺上的变更足以引起某些特性和参数发生变化时; c）当检查试验结果和以前进行的型式检验结果发生不允许的偏差时； d）成批生产的电动机定期抽查试验，每两年至少要做一一次型式检验。
6.2.2型式检验项目包括：
a）出广检验的全部项目； b）堵转转矩的测定（冷状态时测定）; c）温升试验; d）效率、功率因数的测定; e）额定转速测定； f）起动过程中最小转矩的测定； g）泄漏电流的测定; h）噪声的测定; i）电容器端电压的测定; j）减压起动试验； k）湿热试验; 1）其他安全项目检验。
6.2.3型式检验的样机数量不少于3台。如抽查的产品发现有不合格项目时，则该项目抽试产品的数量应当加倍。如仍不合格，则该批产品在不合格消除后才能出厂。
7标志、包装、存及运输
7.1每台电动机必须在机身明显位置上牢固粘贴有制造商标明电动机额定数据及具他必要事项的铭牌。制造铭牌的材料及刻划方法应能保证其字迹在电动机整个使用期内不易磨灭。 7.2电动机的铭牌应固定在电动机外壳的显著位置，铭牌至少应标注如下内容：
a）电动机名称; b）电动机型号或规格； c）额定电压； d）额定频率; e）输入功率或电流；
