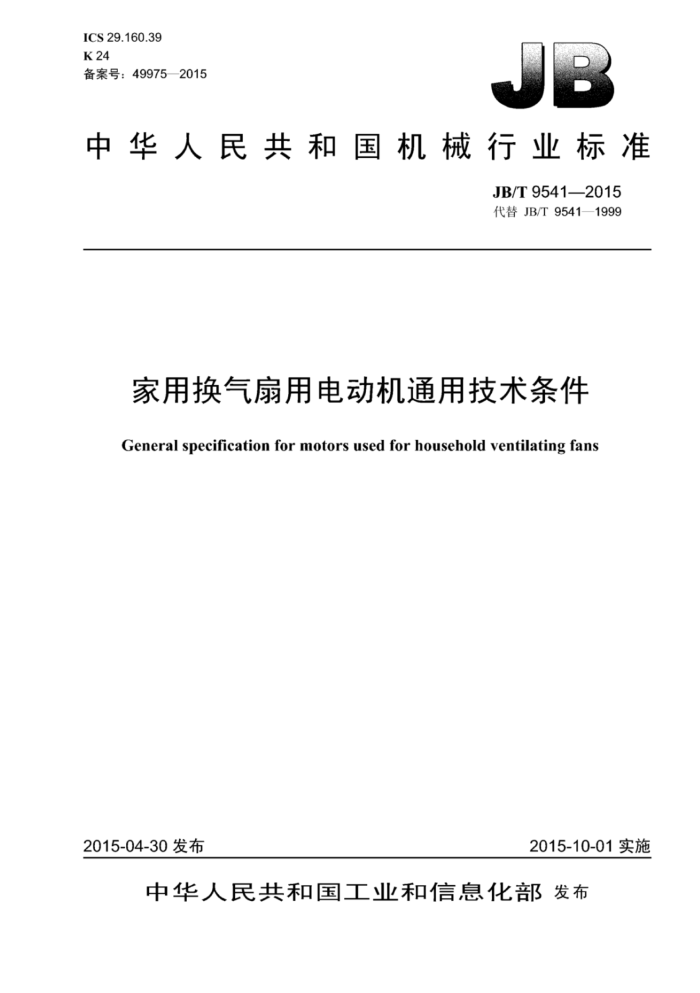

ICS 29.160.39 K 24 备案号：49975—2015
中华人民共和国机械行业标准
JB/T9541—2015 代替JB/T9541—1999
家用换气扇用电动机通用技术条件
General specification for motors used for household ventilating fans
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 JB/T9541—2015
目 次
前言 1 范围. 2
规范性引用文件 3 型式、基本参数与尺寸
技术要求 5 试验方法. 6# 检验规则.. 6.1出厂检验 6.2 型式检验。 7标志、包装、贮存及运输
4
表1电容运转异步电动机的效率值表2功率因数. 表3电容运转异步电动机的堵转转矩.. 表4电容运转异步电动机的最大转矩表5电气性能保证值的容差表6噪声限值 JB/T9541—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9541一1999《家用换气扇用电动机通用技术条件》，与JB/T9541一1999相比主要
技术变化如下：
增加了换气扇用无刷直流电动机的要求： -增加了2极电容运转电动机的要求：在4.8中增加了155（F）级的绝缘耐热等级：删除了原标准4.9、4.104.114.12、4.14~4.154.16~4.18的内容，其他条款按照GB12350 条款的内容进行了补充，增加了4.15“本标准未规定的安全项目应符合GB12350的规定。”；增加了7.2中关丁铭牌的详细规定。
本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准起草单位：中国电器科学研究院有限公司、广东正野电器有限公司、广东威灵电机制造有限
公司、杭州富生电器股份有限公司、佛山市南海南洋电机电器有限公司、威凯检测技术有限公司、江门市东中大电机有限公司，广东美的环境电器制造有限公司
本标准主要起草人：罗军波、谭锦光、范文、张运昌、陆锡佳、张传甲、刘学岭、廖启国、伍云山。 本标准所代替标准的历次版本发布情况为：
ZBK20001—1989: JB/T9541—1999。
II JB/T9541—2015
家用换气扇用电动机通用技术条件
1范围
本标准规定了家用和类似用途的换气扇用单相电容运转异步电动机、单相罩极异步电动机、无刷直流电动机的型式、基本参数与尺寸、技术要求、试验方法、检验规则、标志、包装、贮存及运输。
本标准适用家用换气扇用的各类单相电容运转异步电动机、单相罩极异步电动机、无刷直流电动机。
2规范性引用文件
下列文件对」本文件的应用是必不可少的。凡是注日期的用文件，仅注日期的版本适用丁本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用本文件。
GB/T191包装储运图示标志 GB755旋转电机定额和性能 GB/T4942.1旋转电机整体结构的防护等级（IP代码）分级 GB/T5171.1小功率电动机第1部分：通用技术条件 GB/T9651单相异步电动机试验方法 GB/T10069.1旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB12350小功率电动机的安全要求 GB/T 12665 电机在一般环境条件下使用的湿热试验要求 GB/T14806家用和类似用途的交流换气扇及其调速器 JB/T4269罩极异步电动机通用技术条件
3型式、基本参数与尺寸
3.1电动机的外壳防护等级为IPOX、IPIX、IP3X、IP4X。 3.2电容运转异步电动机与罩极异步电动机的额定电压为220V，额定频率为50Hz。无刷直流电动机的电压可根据供需双方技术协议进行制造。 3.3电动机在换气扇上的T作方式为连续T作制（S1）。 3.4电容运转异步电动机应按下列规定的额定输出功率（W）制造：
2.5（3.0)4.0（5.06.08.01012.5)16（20)25（30)40（50)60 注：带（）者为非优先采用。 罩极异步电动机的额定输出功率应按JB/T4269的规定制造。 无刷直流电动机的额定输出功率可根据供需双方技术协议进行制造。
3.5电容运转异步电动机和罩极异步电动机的同步转速为3000r/min或1500r/min。
无刷直流电动机应按规定的转速制造，其额定转速由供需双方的技术办议进行规定
4技术要求
4.1在下列海拔和环境条件下，电动机应能在额定状态下运行：
1 JB/T9541—2015
a）海拔不超过1000m； b）环境空气温度随季节i仙变化，但不超过40℃： c）如电动机指定在海拔超过1000m或环境空气温度高」40℃的条件下使用时：应按GB755的
规定处理；最湿月月平均最高相对湿度为90%， 同时该月平均最低温度不高25℃。
d:
4.2 电动机运行期问，电源电压和频率与额定值的偏差应按GB/T5171.1的规定。
3电动机在功率、电压、频率为额定值时，其效率、功率因数的保证值：
4.3
a）电容运转异步电动机的效率应符合表1的规定： b）罩极异步电动机的效率应符合JB/T4269的规定； c）无刷直流电动机的效率可根据供需双方的技术协议进行规定。
表1电容运转异步电动机的效率值
同步转速 r/min
输山功率 W
1 500
3 000
效率%
2.5 (3.0) 4.0 (5.0) 6.0 8.0 10 (12.5) 16 (20) 25 (30) 40 (50) 60
13 15 19 22 25 28 30 34 36 40 42 45 48 50 53
11 13 16 19 21 25 27 30 32 36 38 41 45 47 50
d）电动机的功率因数应符合表2的规定， 无刷直流电动机的功率因数可根据供需双方的技术协议
进行规定。
表2 功率因数
功率因数 0.9 0.5
电动机型式电容运转异步电动机罩极异步电动机
4.4 在额定频率和额定电下，电动机的堵转转矩保证值
a）电容运转异步电动机应符合表3的规定； b）罩极异步电动机应符合JB/T4269的规定； c）无刷直流电动机应符合供需双方的技术协议，
2 JB/r95412015
表3电容运转异步电动机的堵转转矩
同步转速 r/min
输山功率
1 500
3 000
W 2.5 (3.0) 4.0 (5.0) 6.0 8.0 10 (12.5) 16 (20) 25 (30) 40 (50) 60
堵转转矩 mN-m
16 19 28 32 37 48 62 77 97 108 120 154 194 250 318
10 12 18 20 23 30 39 46 49 54 60 66 69 79 91
4.5在额定频率和额定电压下，电容运转异步电动机与罩极异步电动机在起动过程中的最小转矩保证值应不低于规定的堵转转矩的保证值，无刷直流电动机应符合供需双方的技术协议。 4.6在额定电压和额定频率下，电动机的最大转矩保证值：
a 电容运转异步电动机应符合表4的规定； b）罩极异步电动机应符合JB/T4269的规定： C）无刷直流电动机应符合供需双方的技术协议。
表4电容运转异步电动机的最大转矩
同步转速 r/min
输山功率 W 2.5 (3.0) 4.0 (5.0) 6.0 8.0 10 (12.5) 16 (20) 25
1500
3 000
最大转矩 mN-m
25 30 45 50 58 77 100 122 153 188 125
16 18 28 32 36 45 58 46 70 78 90
3 JB/T9541—2015
表4电容运转异步电动机的最大转矩（续）
同步转速 r/min
输山功率
1 500
3000
W (30) 40 (50) 60
最人转矩 mN·m
285 359 463 590
100 105 118 130
4.7 电动机电气性能保证值的容差应符合表5的规定。
表5 电气性能保证值的容差
容差
序号 1 2 3 4 5 6 4.8电动机用120（E）级、130（B）级或155（F）级绝缘。当海拔和环境条件符合4.1的规定时，电动机定子组的温升限值（电阻法）应符合GB12350的要求。滑动轴承的充许温度（温度订法）为 80℃：滚动轴承（温度订法）为95℃。
名称效率功率因数堵转转矩最小转矩最大转矩转速
-0.15（1-m），最多为-0.02 -（1-cosp）/6，最多为-0.07
15% -15% -10% ± 70 r/min
电动机经湿热试验后应符合GB12350的要求，且电动机在额定频率和80%额定电压下应能空载
4.9
起动。 4.10 中动机在空载时测得的A订权声功率级噪声数值应不大于表6的规定
表6 噪声限值
噪声限值dB（A）
功率 W 2.5~8.0 10～(20) 25~60
轴承类型
滑动轴承
滚动轴承
43 45 50
48 57
电动机的伸长度小或等」50mm时，在轴伸接合部中点的圆周面上其径向圆跳动公差不应
4.
超过30um：当轴伸长度大50mm+小或等」75mm时，径向圆跳动公差不应超过45um：当轴伸长度大]75mm时，其径向圆跳动公差不应超过60um。
2电动机在正带运行条件下，经5000h的连续使用后，应能正常运转。
4.12 4.13
3电动机的表面不应有明显的斑点、皱纹、气泡、碰坏、裂痕和黏附污物。 4.14在用户按照制造商的使用维护说明书的规定，正确地使用与存放电动机的情况下，制造商应保证电动机在使用的一年内，但自制造商出厂的日期不超过两年的时问内能正常运行。如在此规定时问内电动机因制造不良而发生损坏，或不能正常工作时，制造商应无偿地为用户修理、更换零件乃至电动机。 4.15本标准未规定的安全项目应符合GB12350的规定。 4 JB/T9541—2015
5试验方法
5.1电动机的电气性能试验按本标准及GB/T9651的规定进行，无刷直流电动机及其控制器的测试按照GB/T5171.1的规定进行。 5.2输出功率，效率，功率因数用直接测定法进行测定。
注：动机施加额定负载运行10min后进行。
5.3温升试验在所配套的换气扇上按照GB12350的规定进行。 5.4泄漏电流的测定按GB12350的规定进行 5.5噪声的测定按照GB/T10069.1的规定进行。 5.6湿热试验按GB/T12665的规定进行，试验周期为2d。 5.7长期运转试验在所配套的换气扇上按照GB/T14806的规定进行。 5.8 非正常T作试验按GB12350的规定进行。 5.9外壳防护等级试验按GB/T4942.1的规定进行。
6检验规则
6.1出厂检验 6.1.1每台电动机需经出厂检验合格后方能出厂，附有产品检验合格证。出厂检验项目包括：
a）机械检查，包括：
外观质量检查：检查电动机的装配是否完整正确，电动机表面不应有锈蚀、碰伤：铭牌标志内容检查；电动机运转应平稳轻快、无异常杂音：一电动机安装尺检查；轴伸径问圆跳动检查。
b）定子绕组在实际冷状态下直流电阻的测定。 c）定子绕组对机壳（铁心）绝缘电阻的测定（检查试验时可测量冷状态绝缘电阻，但应保证热状
态绝缘电阻不低于GB12350的要求）。 d）空载试验，包括：
空载电流和功率的测定：减压空载起动。
e）定子绕组对机壳（铁心）的耐电卡试验。对无刷直流电动机，该试验可在生产过程中实施。 f）定子绕组匝间绝缘耐冲击电压试验或短时升高电压试验。 注：定了绕组匝间绝缘耐冲击电压试验可在生产过程中实施。
6.1.26.1.1的a）中的铭牌标志内穿检查，电动机安装尺检查，轴伸径向圆跳动检查和6.1.1的b） c）允许抽查，抽查方案由制造商制定，其余项目每台电动机都应进行检查。
6.2型式检验
6.2.1在下列情况下，需进行型式检验：
a）经鉴定定型后，制造商第一次试制或小批试制生产时： b）设订或工艺上的变更足以引起某些特性和参数发生变化时： c）当检查试验结果和以前进行的型式检验结果发生不允许的偏差时： d）成批生产的电动机定期抽查试验，每两午至少要做一次型式检验。
5
