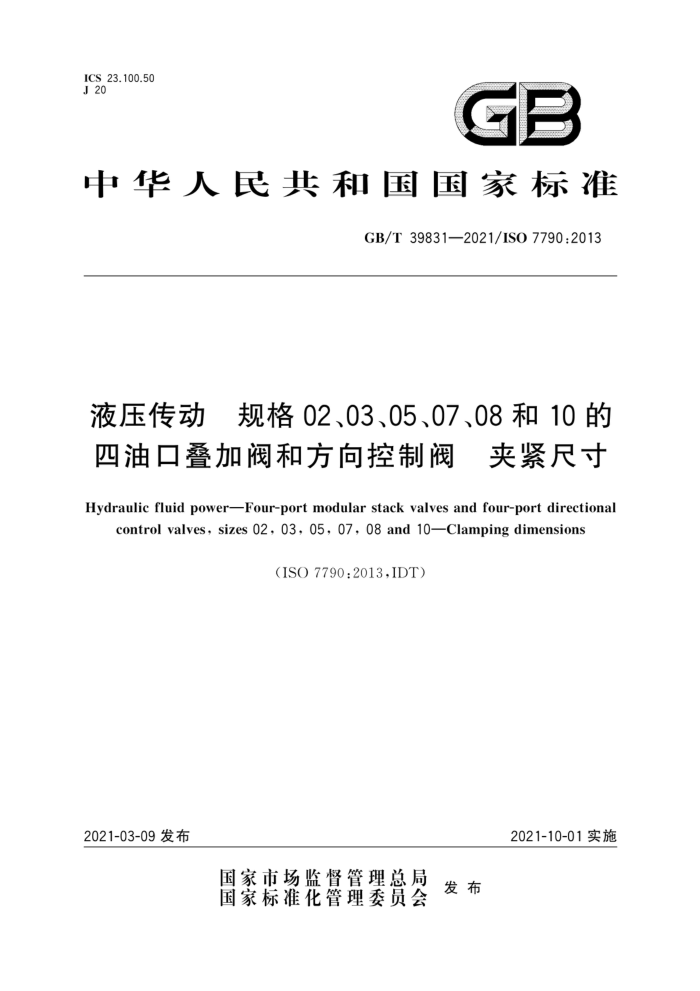

ICS 23.100.50 J 20
GB
中华人民共和国国家标准
GB/T39831—2021/ISO7790:2013
液压传动 规格 02、03、05、07、08 和 10 的四油口叠加阀和方向控制阀 夹紧尺寸
Hydraulic fluid powerFour-port modular stack valves and four-port directional
controlvalves,sizes02,03,05,07,08and10—Clampingdimensions
(ISO7790:2013,IDT)
2021-10-01实施
2021-03-09发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T39831—2021/ISO7790:2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用翻译法等同采用ISO7790：2013《液压传动 规格02、03、05、07、08和10的四油口叠
加阀和方向控制阀夹紧尺寸》。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
-GB/T2514一2008液压传动四油口方向控制阀安装面（ISO4401：2005，MOD） —GB/T14043—2005 液压传动阀安装面和插装阀阀孔的标识代号（ISO5783：1995，IDT） -GB/T17446—2012 流体传动系统及元件 词汇（ISO5598：2008,IDT) 本标准由中国机械工业联合会提出。 本标准由全国液压气动标准化技术委员会（SAC/TC3)归口。 本标准起草单位：油威力液压科技股份有限公司、宁波华液机器制造有限公司、安徽恒宇环保设备
制造股份有限公司、江阴市洪腾机械有限公司、厦门丰力扬科技有限公司、博世力士乐（常州）有限公司、 北京机械工业自动化研究所有限公司。
本标准主要起草人：林广、陈东升、张策、余彦冬、胡启辉、薄连震、李振益、曹巧会。
I GB/T 39831—2021/IS0 7790:2013
引
在液压传动系统中，动力是通过封闭回路中受压流体来传递和控制的。系统中典型回路是由液压阀或液压叠加阀组成的。由这些阀组成的回路控制流体的方向、压力或流量。
I GB/T39831—2021/ISO7790:2013
液压传动规格02、03、05、07、08和10的四油口叠加阀和方向控制阀夹紧尺寸
1范围
本标准规定了规格为02、03、05、07、08和10，符合ISO4401安装面规定的四油口叠加阀和四油口
方向控制阀的夹紧尺寸，以保证相同规格阀的互换性并减少紧固件的数量。
本标准适用于目前常用工业设备的四油口叠加阀和四油口方向控制阀的夹紧尺寸。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO4401液压传动四油口方向控制阀安装面（HydraulicfluidpowerFour-portdirectional control valvesMounting surfaces)
ISO 5598 流体传动系统及元件词汇（Fluidpowersystemsandcomponents—Vocabulary） ISO5783 液压传动阀安装面和插装阀孔的标识代号（Hydraulicfluidpower一Codeforidenti-
fication of valve mounting surfaces and cartridge valve cavities)
3术语和定义
ISO5598界定的术语和定义适用于本文件。
4符号
下列符号适用于本文件。
H：方向控制阀上紧固件的夹紧长度；
a)
b) H2：叠加阀的总高度。
5公差
一个叠加阀与另一个叠加阀或方向控制阀的两个安装面公差和其他数据应符合ISO4401的规定。
6尺寸
图1、表1和表2给出的规格代号按ISO5783中02、03、05、07、08和10的四油口叠加阀和方向控制阀的夹紧尺寸。
表1列出了优选的尺寸，并应用于新阀的设计。表2列出了当前已在使用的阀尺寸，但不再应用于新阀的设计的非优选尺寸。安装面应符合ISO4401的规定
1 GB/T 39831—2021/IS07790:2013
+
a) 方向控制阀
b) 叠加阀
：当使用带头的固定螺栓时，尺寸H，可认为安装高度（用于固定螺栓的夹紧长度）。当使用螺柱时，请查询销售文件中有关阀的高度，再确定螺柱的长度。 b尺寸H是叠加阀的总安装高度，如有必要，可包括一个单独的带O形圈的密封板的高度，
图1规格为02、03、05、07、08和10四油口方向控制阀和叠加阀夹紧尺寸（安装面符合IS04401的规定）
表1 规格为02、03、05、07、08和10四油口方向控制阀和叠加阀夹紧尺寸（安装面符合IS04401的规定）
单位为毫米 10规格 492 708.5
阀型号方向控制阀叠加阀
尺寸 H, H2"
02规格 322 308.s
03规格 222 408.3
05规格 302 508.3
07规格 34 508.5s
08规格 42 608.5
注：阀、底板和油路块的最大工作压力由供应商确定，：由于设计原因，当尺寸H。不可接受时，应以10mm的增量增大或减小。
表 2 规格为02、03、05、07、08和10四油口方向控制阀和叠加阀非优选夹紧尺寸
（安装面符合ISO4401的规定）
单位为毫米
阀型号方向控制阀叠加阀
尺寸 H; H2
02规格无无
03规格 05规格 07规格 422
08规格 10规格 572
502 无
43 550.s
372 无
558.5 858.6
无
注：阀、底板和油路块的最大工作压力由供应商确定
7 工作压力
有关工作压力最大值的说明见表1中的注。
8 标注说明
当制造商选择遵守本标准时，宜在试验报告、产品样本和销售文件中做下述说明： “叠加阀和方向控制阀的夹紧尺寸符合GB/T39831《液压传动 规格02、03、05、07、08和10的四
油口叠加阀和方向控制阀 夹紧尺寸》”。
2 GB/T 39831—2021/IS07790:2013
参考文献
[1] ISO 129-1 Technical drawings—Indication of dimensions and tolerances—Part 1: General principles
[2] ISO286-1 Geometrical product specifications(GPS)-ISO code system for tolerances on linear sizesPart l: Basis of tolerances, deviations and fits
[3] ISO 965-1 ISO general purpose metric screw threads—Tolerances—Part l: Principles and basic data
[4] ISO 1101 Geometrical product specifications(GPS)—Geometrical tolerancingTolerances of form, orientation, location and run-out
[5] ISO1302 Geometrical product specifications(GPS)—Indication of surface texture in tech nical product documentation 8
