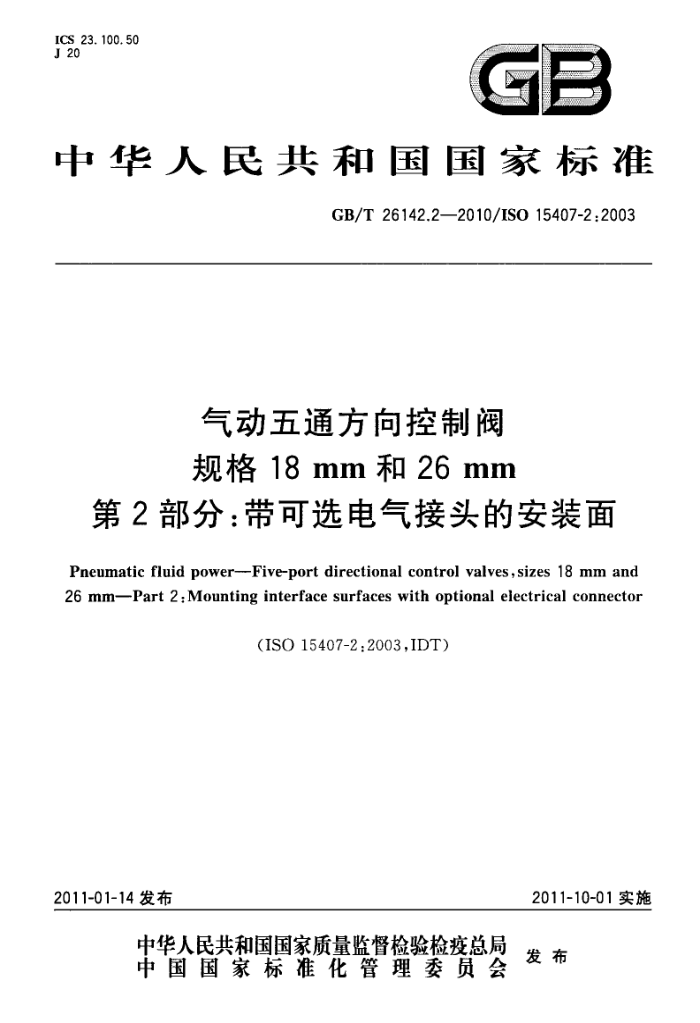

ICS 23. 100. 50 J20
GB
中华人民共和国国家标准
GB/T26142.2—2010/IS015407-2:2003
气动五通方向控制阀规格 18 mm 和 26 mm
第2部分：带可选电气接头的安装面
Pneumatic fluid power--Five-port directional control valves,sizes 18 mm and 26 mmPart 2:Mounting interface surfaces with optional electrical connector
(ISO15407-2.2003,IDT)
2011-10-01实施
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T26142.22010/IS015407-2:2003
前言
GB/T26142《气动五通方向控制阀规格18mm和26mm》共分为2个部分：
第1部分：不带电气接头的安装面；第2部分：带可选电气接头的安装面。
本部分为GB/T26142的第2部分。 本部分按照GB/T1.1--2009给出的规则起草。 本部分使用翻译法等同采用ISO15407-2：2003《气压传动 五气口方向控制阀规格18mm和
26mm第2部分：带可选电气接头的安装面》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T131-2006 产品几何技术规范（GPS） 技术产品文件中表面结构的表示法(ISO1302：2002,IDT)；
产品几何技术规范（GPS) 何公差 形状、方向、位置和跳动公差标
GB/T1182—2008 注(ISO1101：2004,IDT)；
-=GB/T3505一2009产品几何技术规范（GPS） 表面结构 轮廓法 术语、定义及表面结构
参数(ISO4287：1997,IDT)； GB/T10610-2009产品几何技术规范（GPS） 表面结构 轮廓法 评定表面结构的规则和方法（ISO4288：1996，IDT)；
-GB/T17446—1998流体传动系统及元件 术语（idtISO5598：1985）。 本部分做了下列编辑性修改：
在“参考文献”中，以与对应国际标准一致的国家标准替代国际标准；制图标准按我国国家标准执行。
本部分由中国机械工业联合会提出。 本部分由全国液压气动标准化技术委员会（SAC/TC3)归口。 本部分负责起草单位：宁波索诺工业自控设备有限公司。 本部分参加起草单位：广东省肇庆方大气动有限公司、宁波亚德客自动化工业有限公司。 本部分主要起草人：单位银、陈启复、陈定芝、林伟强、沈维平、柳东望。
I GB/T26142.2—2010/ISO15407-2:2003
引言
在气动系统中，动力的传递和控制是在压力气体回路中进行的。 用于气体分配和控制的各种装置可以直接安装在管路上或安装面上，安装在安装面上的可达到快
速装拆和互换的目的。
安装在安装面上的气动五通方向控制阀的作用为控制压缩气体的流向。 当阀以电驱动时，有必要将电气接头安装在阀上。如果使用标准的电气接头，便利阀的用户将不同
厂商生产的接头予以互换
为了提高气动方向控制阀安装的互换性，规定了安装面上的主气口和控制气口识别标志、阀的工作状态、安装面上的尺寸与公差要求。
I GB/T26142.2—2010/ISO15407-2:2003
气动五通方向控制阀规格18mm和26mm
第2部分：带可选电气接头的安装面
1范围
GB/T26142的本部分规定了规格为18mm和26mm，最高额定使用压力为1.6MPa的带可选电气接头的气动五通方向控制阀的安装面和电气接头的下列要求：
安装面尺寸和形位公差；主气口和控制气口的标识；控制装置控制结果的标识；可选择的电气接头的尺寸、公差和规格。
本部分不适用于安装面的功能特征。 注：对于规格18mm和26mm不带电气接头安装面的气动五通方向控制阀的要求在GB/T26142.1中规定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO1101产品几何技术规范（GPS）几何公差形状、方向、位置和跳动公差标注（Geometrical Product Specifications(GPS)—Geometrical tolerancing-Tolerances of form,orientation,location and run-out)
ISO1302产品几何技术规范（GPS）技术产品文件中表面结构的表示法（GeometricalProduct Specifications(GPS)--Indication of surface texture in technical product documentation)
ISO4287产品几何技术规范（GPS）表面结构轮廓法术语、定义及表面结构参数 (Geometrical Product Specifications(GPS)—Surface texture:Profile method—Terms,definitions and surface texture parameters)
ISO4288产品几何技术规范（GPS）表面结构轮廊法术语、评定表面结构的规则和方法 (Geometrical Product Specifications(GPS)—Surface texture:Profile methodRules and procedures for the assessment of surface texture)
ISO5598流体传动系统及元件词汇（Fluidpowersystemsandcomponents一Vocabulary） ISO11727气压传动控制阀和其他元件的气口、控制机构的标识（Pneumaticfluidpower-
Identification of ports and control mechanisms of control valves and other components)
3术语和定义
ISO5598界定的以及下列术语和定义适用于本文件。
3. 1
电气接头electricalconnector 电气接头由两部分组成（插头和底座），他们结合时，能起到电气和机械的连接作用。
1 GB/T26142.2—2010/ISO15407-2:2003
3. 2
插头contact 电路中可拆卸的载流元件。
3.3
插套socke 设计成带有开口或凹槽，能机械夹紧插销的装置。
3. 4
插销pin 设计成带尖端方形且能与插套紧密接触的插件。
3.5
底座housing 设计成能定位，并保证插头有良好接触，且具有相应的绝缘功能的装置。
4尺寸要求和公差
4.1对于规格18mm和26mm的尺寸要求见图1和表1。 4.2安装面的气口和安装孔位置公差见图2。 4.3在图1中，包括点划线框定的连续表面要求如下：
一--表面粗糙度：Ra≤1.6μm（见ISO1302、ISO4287和ISO4288）； -平面度：在100mm距离内为0.1mm（见IS01101）。 例如：
口10.1/100
4.4阀的安装面不应再有图示以外的其他气口。安装面所示的气口应包括连接到阀座上的气口。
5主气口和控制气口的标识
5.1气口和电磁导线的标识应符合ISO11727的要求。 5.2在安装面中气流通道的控制气口与相通的主气口关系标识如下（见图1、图2）：
气口1、2、3、4、5为主气口；一气口12、14为控制气口。
注：对于单一的电磁阀外部控制气源，控制气口14是首选。 5.3对单稳态阀，阀的强制稳定位置应始终与控制机构12的控制结果相一致，如图4所示。 5.4对双稳态阀，当压力信号施加于控制气口12时，气口1应与气口2连通（而气口4与气口5连通），当压力信号施加于控制气口14时，气口1应与气口4连通（而气口2与气口3连通）（见图5和 ISO 11727)。 5.5控制气口12、14相对于阀座中的主气口1、2、3、4、5的方位应如图4、图5所示。
6电气接头 6.1通则
图3是电气接头的一个实例，显示了插销、插套、底座和安装面上用于安装电气接头的开口，并注明了接头尺寸和公差。 2 GB/T26142.2—2010/ISO15407-2:2003
6.2接头
接头应易于装拆，如无特殊要求，应按照6.2.1～6.2.3的要求。 6.2.1电气接头应承受最大额定电压为125V直流或交流电电源。 6.2.2电气接头应承受至少1A的电流。 6.2.3绝缘体应能承受至少1500V交流电压（海平面）。 6.3插头 6.3.1电气接头应有3个电插头和一个接地插头。 6.3.2插销是边长为0.64mm的正方形。 6.3.3插销中心线间距为2.54mm。 6.3.4插座的开口对插销应有足够的摩擦力。 6.4尺寸、定位和插销的配置 6.4.1 电气接头的尺寸应符合图3所示。 6.4.2 电气接头应配置在安装面顶角的块方型区域内。 6.4.3插头2和4应与阀气口平行，靠向阀的内部。 6.4.4 插头1和4用于单电控阀。 6.4.5 插头2和4用于双电控阀的第二个电磁线圈。 6.4.6 插头4是电磁线圈14和12的公共触头。 6.4.7 插头3是接地触头。 6.4.8 可选用指示灯和/或抗电涌电路，但要求对极性不敏感。
7标注说明
当选择遵守本部分时，建议制造商在测试报告、产品样本和销售文件中使用以下说明： “安装面尺寸符合GB/T26142.2一2010《气动五通方向控制阀 规格18mm和26mm第2部
分：带可选电气接头的安装面》”。
3 GB/T26142.2—2010/IS015407-2:2003
st
：定位孔直径U,深度V。 b见图3.
图1带可选电气接头的安装面 规格18mm和26mm
表1 带可选电气接头的安装面尺寸 规格18mm和26mm
单位为毫米
L Lz LTE
W min
E F G G, Gn K 6.25 50 17 2 8 6 3.35 25 55.5 80.5 20 M3 $3. 2
D
U
X
规格
min min min P
T
A
R
x
Y
L
18 3. 5
18 6.5 5.25 19
7
26
8.5 27
26 5.59.5 9.5 58 24 3 13
7.35 33 63.5 96.5 27.5 M4 3.2
9
表示集装阀座上连续两个相同规格安装面中心线之间的最小距离。 GB/T26142.2—2010/ISO15407-2:2003
D F
P
IXU
中0.2HJ
D
h
2×气口中0.4H
G
40.2
B
2B
2X
中40.2
E
2B
国
?16° @ 20b
16 ?20b
2t
2'
X--x
y-y
.用于规格18mm。 b用于规格26mm。
图2安装面的气口和安装孔位置公差
5
