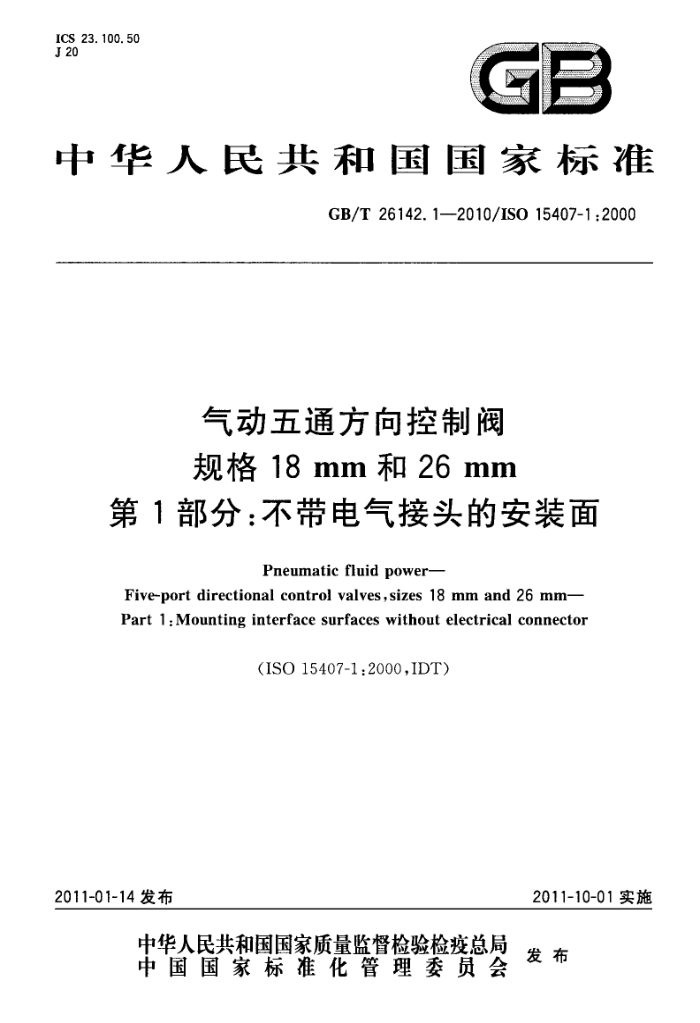

中华人民共和国国家标准
GB/T26142.1—2010/IS015407-1:2000
气动五通方向控制阀规格 18 mm 和 26 mm
第1部分：不带电气接头的安装面
Pneumatic fluid power-
Five-port directional control valves,sizes 18 mm and 26 mm- Part 1:Mounting interface surfaces without electrical connector
(ISO15407-1:2000,IDT)
2011-10-01实施
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T26142.1—2010/IS015407-1:2000
前言
GB/T26142《气动五通方向控制阀规格18mm和26mm》共分为2个部分：一一第1部分：不带电气接头的安装面； -第2部分：带可选电气接头的安装面。 本部分为GB/T26142的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用IS015407-1：2000《气压传动五气口方向控制阀规格18mm和
26mm第1部分：不带电气接头的安装面》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T131--2006 产品几何技术规范（GPS） 技术产品文件中表面结构的表示法 (ISO1302:2002,IDT); GB/T1182一2008产品几何技术规范（GPS） 儿何公差 形状、方向、位置和跳动公差标注 (ISO1101.2004,IDT); GB/T17446—1998流体传动系统及元件 术语（idtISO5598：1985）。
本部分做了下列编辑性修改：
制图标准按我国国家标准执行。 本部分由中国机械工业联合会提出。 本部分由全国液压气动标准化技术委员会（SAC/TC3)归口。 本部分负责起章单位：宁波索诺工业自控设备有限公司。 本部分参加起草单位：广东省肇庆方大气动有限公司、宁波亚德客自动化工业有限公司。 本部分主要起草人：毛信强、吴登奎、陈定芝、林伟强、沈维平、柳东望。 GB/T26142.1—2010/IS015407-1:2000
引言
在气动系统中，动力的传递和控制是在压力气体回路中进行的。 用于气体分配和控制的各种装置可以直接安装在管路上或安装面上，安装在安装面上的可达到快
速装拆和互换的目的。
安装在安装面上的气动五通方向控制阀的作用在于控制压缩气体的流向。 为了提高气动方向控制阀安装的互换性，规定了安装面上的主气口和控制气口识别标志、阀的工作
状态、安装面上的尺寸与公差要求。
Ⅱ GB/T26142.1—2010/IS015407-1:2000
气动五通方向控制阀规格18mm和26mm
第1部分：不带电气接头的安装面
1范围
GB/T26142的本部分规定了规格为18mm和26mm，最高额定使用压力为1.6MPa的不带电气接头的气动五通方向控制阀安装面的下列要求：
一安装面尺寸和形位公差；一主气口和控制气口的标识；
控制装置控制结果的标识。
一
本部分不适用于安装面的功能特征。 注：对于规格18mm和26mm带可选电气接头安装面的气动五通方向控制阅的要求在GB/T26142.2中规定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO1101产品几何技术规范（GPS）几何公差形状、方向、位置和跳动公差标注（Geometrical Product Specifications(GPS)--Geometrical tolerancingTolerances of form,orientation,location and run-out)
ISO1302产品几何技术规范（GPS）技术产品文件中表面结构的表示法（GeometricalProduct Specifications(GPS)-Indication of surface texture in technical product documentation)
ISO5598流体传动系统及元件词汇（Fluidpowersystemsandcomponents一Vocabulary） ISO11727气压传动控制阀和其他元件的气口和控制机构的标识（Pneumaticfluidpower
Identification of ports and control mechanisms of control valves and other components)
3术语和定义
ISO5598界定的术语和定义适用于本文件。
4尺寸要求和公差
4.1对规格18mm和26mm的尺寸要求见图1和表1。 4.2安装面的气口与安装孔形位公差、气口标识见图2和图3。 4.3在图1中，包括点画线框定的连续表面要求如下：
表面粗糙度：Ra≤1.6um（见ISO1302）；平面度：在100mm距离内为0.1mm（见ISO1101）。
4.4阀的安装面不应有图示以外的其他气口。安装面所示的气口应包括连接到阀座上的气口。 GB/T26142.1-2010/ISO15407-1:2000
5主气口和控制气口的标识
5.1在安装面上气流通道的控制气口与主气口关系标识如下（见图4）：
气口1、2、3、4、5为主气口；气口12和14为控制气口。
注：对于单一的电磁阀外部控制气源，控制气口14是首选。 5.2对单稳态阀，阀的强制稳态位置应始终与控制机构12的控制结果相一致，如图4所示。 5.3对双稳态阀，当施加压力信号作用于控制气口12时，气口1应与气口2连通（而气口4与气口5 连通），当施加的压力信号作用于控制气口14时，气口1应与气口4连通（而气口2与气口3连通）（见 ISO 11727)。 5.4控制气口12和14相对于主气口1、2、3、4和5的位置关系如图5所示。
6标注说明
当选择遵守本部分时，建议制造商在测试报告、产品样本和销售文件中使用以下说明： “安装面尺寸符合GB/T26142.1一2010《气动五通方向控制阀 规格18mm和26mm第1部
分：不带电气接头的安装面》”。
7.
*定位孔直径U，深度V。
图1安装面规格18mm和26mm
2 GB/T26142.1—2010/IS015407-1:2000
表1安装面尺寸 规格18mm和26mm
单位为毫米
V
气口面积/ mm
5 min
规格
G* G G
X
Y
Y
min min
25 50
n
M3 $3. 2
18 6.5 5.25 19
18 3. 5
6.25 3
20
X
6
33 66 8. 5 M4 $3. 2
8.5 27
26 5. 5 9. 5 9.5
13
26
43
·控气口宽度为G,最小深度为G。 Y表示在集装阀座上连续两个相同规格安装面中心线之间的最小距离。
4B+P
5×气口
0.4
5×气口 ④！0.4H
2×气口 0.4H
2×气口 Φ0.4H
B
G
[2B
3B
4B
国图2安装面气口的位置尺寸和形位公差 GB/T26142.1—2010/IS015407-1:2000
IX$U 0.2?H
5
28
X
+0.2
x
H
X-X
Y-Y
?16 @20°
@16' ?20b
*用于规格18mm。 b用于规格26mm。
图3安装面的气口标识和安装孔位置公差
图4单稳态阀强制稳态位置
图5带先导控制机构的气口之间连通状态
