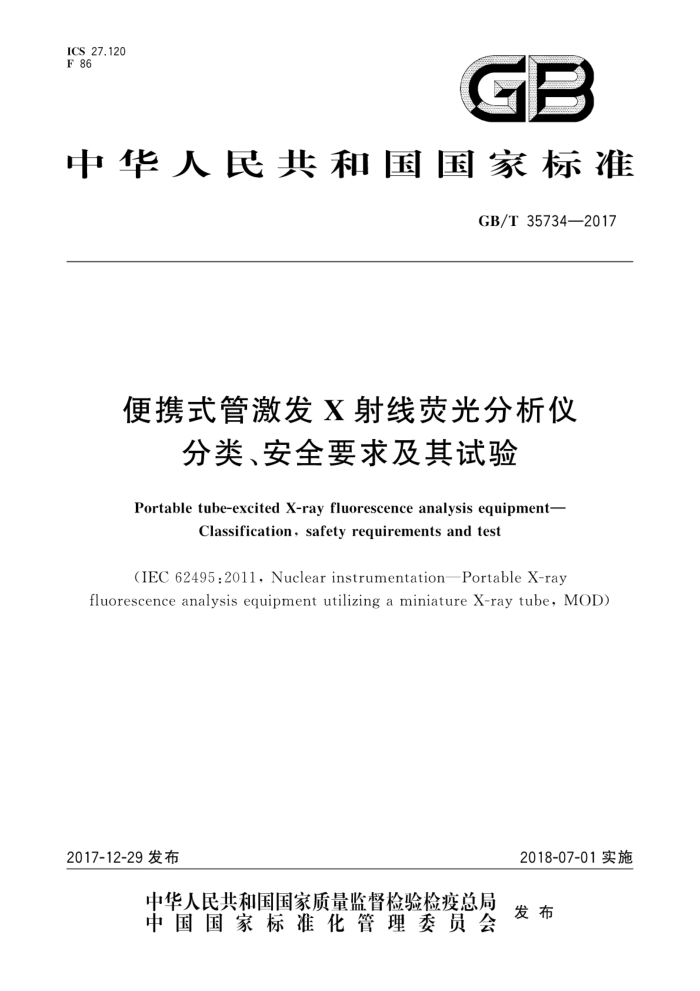

中华人民共和国国家标准
GB/T35734—2017
便携式管激发X射线荧光分析仪
分类、安全要求及其试验
Portable tube-excited X-ray fluorescence analysis equipment-
Classification,safetyrequirementsandtest
(IEC 62495:201l, Nuclear instrumentation—Portable X-ray
fluorescence analysis equipment utilizing a miniature X-ray tube,MOD)
2018-07-01实施
2017-12-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T35734—2017
目 次
前言引言
m
范围规范性引用文件术语和定义一般要求便携式XRF分析仪要求警告标记和指示
1
2
3
5 6 7 试验
附录A（资料性附录） 影响量的推荐值和范围参考文献
11 13 GB/T 35734—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用IEC62495：2011《核仪器 馨便携式管激发X射线荧光分析仪》。 本标准与IEC62495：2011的技术性差异及其原因如下：
关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ·用非等效采用国际标准的GB/T11923代替了IEC60982：1989； ·用非等效采用国际标准的GB/T13980代替了IEC60692：1999； ·用非等效采用国际标准的GB/T15636代替了IEC61336：1996； ·用非等效采用国际标准的GB/T18268（所有部分）代替了IEC61326（所有部分）； ·增加引用了GB188712002； ·增加引用了GB/T31364—2015。 一第3章“术语和定义”，根据本标准采用情况进行了删减及顺序调整；删除了“准直装置”“探测
器盒”“电路测量装置”“手持式装置”“测量头”“正常条件下”“便携式装置”“辐射发生装置”“系统屏蔽”“报警装置”“X射线荧光测量系统”共11个术语；增加了5.5.2.3距离传感器”，将5.5.2.2.2和5.5.2.2.3所述两类传感器列为“距离传感器”； -7.2增加了7.2.1、7.2.2、7.2.3、7.2.4，明确了电磁兼容试验的技术要求和试验方法
本标准做了如下编辑性修改：
为与现有标准系列一致，将本标准名称改为“便携式管激发X射线荧光分析仪 分类、安全要求及其试验”； -增加了“引言”，将IEC62495：2011中第1章有关标准编制目的和对“使携式管激发X射线荧光分析仪”的简介纳人“引言”；第1章“范围”按GB/T1.1一2009要求，增加了“本标准规定了便携式管激发X射线荧光分析仪的术语和定义、分类、安全要求及其试验以及警告标记和指示。”；第6章“警告标记和指示”根据我国标准习惯，将标示统一作图表示；
一增加了表A.1,将附录A中的环境温度和相对湿度等参数置于表A.1；一参考文献增加列出了本标准参考的我国相关国家标准及行业标准本标准由中国核工业集团公司提出。 本标准由全国核仪器仪表标准化技术委员会（SAC/TC30)归口。 本标准起草单位：中国科学院高能物理研究所。 本标准主要起草人：魏龙、赵京伟、熊正隆、冯曼子、郭静、李卓昕
II GB/T 35734—2017
引言
本标准旨在为便携式管激发X射线荧光分析仪（以下简称便携式XRF分析仪）与放射学安全有关的设计和运行以及试验，建立通用的辐射、电气、安全和环境特性的性能规范，从而最大限度降低和避免使用过程中的健康风险。使携式XRF分析仪的一般性能及其试验方法参见GB/T31364一2015。
使用低功率、小型X射线管作为电离辐射源的便携式荧光分析仪代表了一种新型工业设备。采用小型X射线管代替放射性同位素源（例如，55Fe、57Co、109Cd、211Am和241Cm）的便携式分析仪已用于诸如油漆中铅的分析、合金鉴别、对含有有害物质的土壤筛查等。
V GB/T35734—2017
便携式管激发X射线荧光分析仪
分类、安全要求及其试验
1范围
本标准规定了便携式管激发X射线荧光分析仪的术语和定义、分类、安全要求及其试验以及警告标记和指示。
本标准适用于使用小型X射线管作为工业应用电离辐射源的便携式荧光分析仪本标准不适用于下述X射线荧光（XRF)分析仪： a） 使用放射源的便携式XRF分析仪； b) 使用X射线管的大型固定安装的XRF分析仪； c) 兽医[学]和医学应用的便携式XRF分析仪
规范性引用文件
n
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T 11923 电离辐射物位计（GB/T11923—2008，IEC60982：1989，NEQ） GB/T13980 电离辐射密度计（GB/T13980—2008，IEC60692：1999，NEQ） GB/T15636 电离辐射厚度计（GB/T15636—2008，IEC61336：1996，NEQ） GB/T18268（所有部分） 测量、控制和实验室用的电设备电磁兼容性要求（GB/T18268，
IEC61326,NEQ)
GB18871—2002 电离辐射防护与辐射源安全基本标准 GB/T31364一2015能量色散X射线荧光光谱仪主要性能测试方法 IEC61010-1:2010 测量、控制和实验室用电气设备的安全要求第1部分：通用要求（Safetyre-
一
quirements for electrical equipment for measurement,control,and laboratory use—Part 1:General re quirements)
3术语和定义
下列术语和定义适用于本文件。
3.1
X射线系统 X-raysystem 产生和使用X射线的部件集合，包括X射线发生器和X射线附属设备
3.2
X射线发生器 X-ray generator X射线系统中包含X射线管及为X射线管提供加速（高）电压和电流的部件。
3.3
X射线附属设备 X-ray accessory apparatus 位于X射线发生器外部、X射线束穿过并进行测量或其他用途的X射线装置的任何部分。
1 GB/T35734—2017
3.4
封闭式X射线系统 closedbeamX-raysystem 正常运行期间，身体的任何部位都无法进入其束流路径的X射线系统
3.5
开放式X射线系统 open beam X-ray system 身体任何部分在任意时刻均可进人其束流路径中的X射线系统。
3.6
故障安全设计 fail safe design 当发生单一故障或可预知的组合故障时，能将系统置于安全状态的一种设计。
3.7
联锁装置 interlock 一种安全控制方法（装置）.使有关部件的动作相互关联.每个部件均必须处于规定状态或工况，否
则X射线不能投入运行或使用，或者使已投人运行或使用的X射线源立即关停。 3.8
等剂量曲线 isodose contour 围绕分析仪的用于指示某一特定剂量当量率的虚拟线，
3.9
one
初级束流 primary beam
射线测量的电离辐射。
3.10
安全电路 safety circuit 用于避免操作人员接受X射线管意外辐射损伤的电路（例如，若“X-RAYON”指示灯不亮，分析仪
将不产生X射线；若闸门状态指示器失效，则闸门将关闭） 3.11
安全保护措施 safety features 用于防止X射线发生器意外暴露的措施。安全保护措施包括辐射防护壳、闸门、束流准直器、屏
17
蔽、束流开关指示器、双位开关钥匙锁以及要全联锁装置等 3.12
有用辐射 useful beam 穿过窗、孔、锥形物或其他准直器的用于测量的辐射。
3.13
散射辐射 scattered radiation 指辐射能量在传输过程中受到介质散射和吸收的部分
3.14
泄漏辐射 leakage radiation 从X射线发生器内射出的除有用辐射外的所有辐射。
3.15
杂散辐射 stray radiation 由泄漏辐射与散射辐射组成的辐射。
4一般要求
4.1系统描述
制造商应提供分析仪的产品描述，包括：
2
