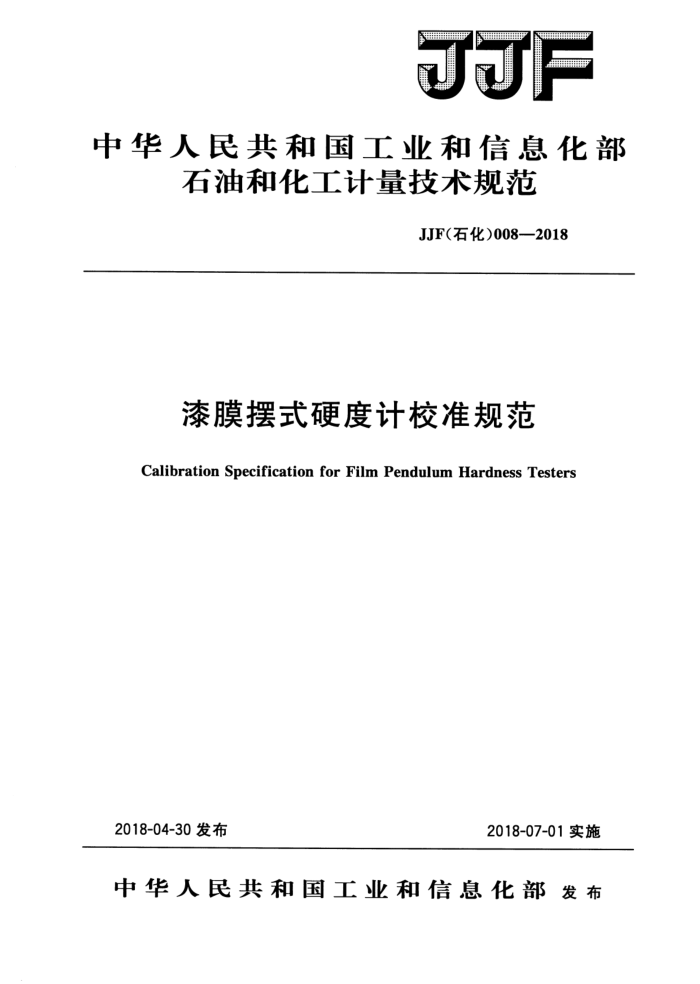

JJF
中华人民共和国工业和信息化部
石油和化工计量技术规范
JJF（石化）008—2018
漆膜摆式硬度计校准规范
Calibration Specification for Film Pendulum Hardness Testers
2018-04-30发布
2018-07-01实施
中华人民共和国工业和信息化部发布 JJF（石化)008—2018
漆膜摆式硬度计校准规范 Calibration Specification forFilm
JJF（石化）008一2018
Pendulum Hardness Testers
归口单位：中国石油和化学工业联合会主要起草单位：中海油常州涂料化工研究院有限公司参加起草单位：标格达精密仪器（广州）有限公司
上海天辰现代环境技术有限公司海洋化工研究院有限公司
本规范委托全国石油和化工行业计量技术委员会负责解释 JJF（石化）008—2018
本规范主要起草人：
周文沛（中海油常州涂料化工研究院有限公司）顾辉旗（中海油常州涂料化工研究院有限公司）周磊（中海油常州涂料化工研究院有限公司）陆琰 （中海油常州涂料化工研究院有限公司)
参加起草人：
王崇武［标格达精密仪器（广州）有限公司朱（上海天辰现代环境技术有限公司）钱叶苗（海洋化工研究院有限公司） JJF(石化)008—2018
目
录
引言 1 范围· 21 引用文件. 3概述…· 3.1原理 3.2构造.· 4计量特性… 5校准条件. 5.1环境条件.. 5.2测量标准及其他设备 6校准项目和校准方法…· 6.1校准项目 6.2校准方法 ?校准结果 7.1校准记录· 7.2 校准证书 7.3不确定度 8复校时间间隔· 附录A 计时器显示时间示值误差的校准附录B漆膜摆式硬度计校准记录格式附录C漆膜摆式硬度计校准结果格式附录D 摆杆长度测量结果不确定度评定示例附录E摆杆质量测量结果不确定度评定示例附录F计时器显示时间示值误差测量结果不确定度评定示例
(I) (1) (1) (1) (1) (1) (1) (4) (4) (4) (4) (4) (4) (5) (5) (5) (5) (5) (6) (7) (8) (9) (11) (13)
..
I JJF（石化）008—2018
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001—2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》等基础性系列规范进行制定。
本规范主要参考GB/T1730一2007《色漆和清漆 摆杆阻尼试验》及ISO1522： 2006《色漆和清漆 摆杆阻尼试验》 (Paints and varnishes-Pendulum damping test) 编制而成。
本规范为首次发布。
Ⅱ JJF（石化）008—2018
漆膜摆式硬度计校准规范
1范围
本规范适用于满足GB/T1730一2007、ISO1522：2006标准要求的漆膜摆式硬度计（以下简称摆式硬度计）的校准。 2引用文件
本规范引用了下列文件： JF1071一2010国家计量校准规范编写规则 GB/T17302007色漆和清漆摆杆阻尼试验 ISO1522：2006色漆和清漆摆杆阻尼试验（Paintsandvarnishes一Pendulum
damping test)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。 3概述 3.1原理
摆式硬度计是通过在规定摆动范围内摆杆在漆膜表面摆动的时间长短来判定漆膜硬度的仪器。摆动时间越长，漆膜硬度越高。 3.2构造
摆式硬度计分为两类，一类为单摆硬度计，一类为双摆硬度计。其中单摆硬度计又分为两种，一种为科尼格摆，另一种为珀萨兹摆。结构示意图分别见图1、图2、图3。 4计量特性
具体计量特性见表1。
表1摆式硬度计计量特性一览表
技术要求珀萨兹摆 400.0±0.2 500.0±0.1
序号
项目
科尼格摆 408.0±0.3 200.0±0.2
双摆 500.0±1.0 120.0±1.0
摆杆长度/mm 摆杆质量/g
1 2 3
计时器显示时间示值误差/s
±2
1 JJF（石化）008—2018
单位为毫米
150±0.2
138±0.2
1
Φ15±0.2
7 ！
L
2062
10f8 1°08
中山
30±0.2 $4±0.1
5
*0888 2
W
-5
2
图1科尼格摆
1一平衡器（可调节）；2—横杆，宽为（12土0.1）mm；3一钢珠，$5mm；4一框架；5一尖端
2 JJF（石化）008—2018
单位为毫米
容
50±1
0+ 8
2000%
图2珀萨兹摆 1一钢珠；2—重心
单位为毫米
133±0.2
口
50±0.,1
4±0.1
1F000
图3双摆 1一重锤；2一摆杆
