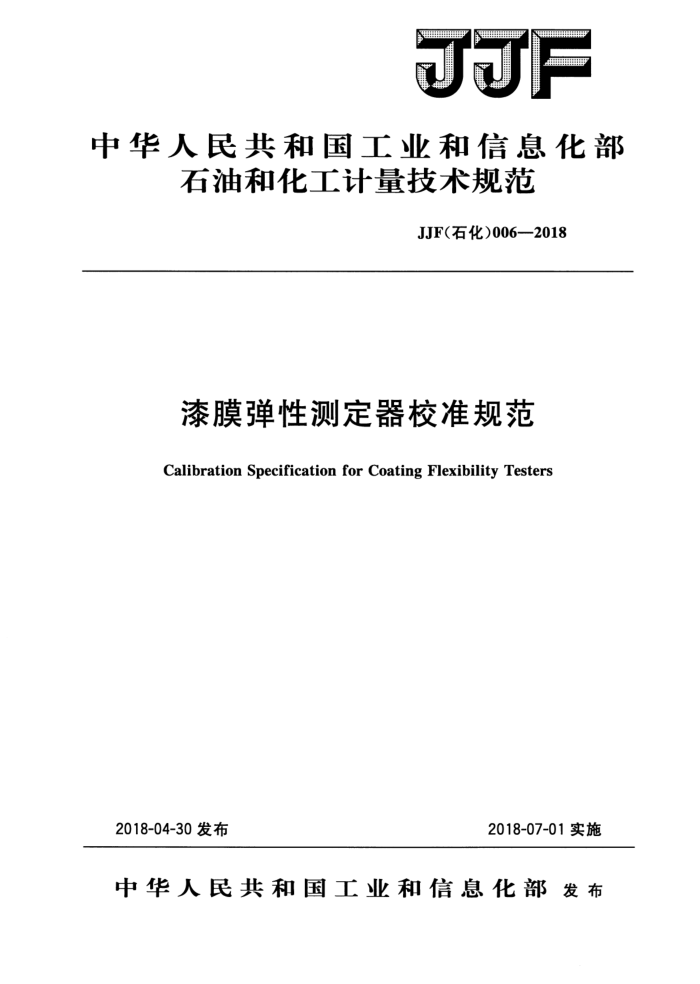

JJF
中华人民共和国工业和信息化部
石油和化工计量技术规范
JJF（石化)006—2018
漆膜弹性测定器校准规范
Calibration Specification for Coating Flexibility Testers
2018-07-01实施
2018-04-30发布
中华人民共和国工业和信息化部发布 JJF（石化）006—2018
漆膜弹性测定器校准规范
JJF（石化）006一2018
Calibration Specification for Coating Flexibility Testers
归口单位：中国石油和化学工业联合会主要起草单位：中海油常州涂料化工研究院有限公司参加起草单位：标格达精密仪器（广州）有限公司
海洋化工研究院有限公司
本规范委托全国石油和化工行业计量技术委员会负责解释 JJF（石化）006—2018
本规范主要起草人：
周文沛（中海油常州涂料化工研究院有限公司）苏春海（中海油常州涂料化工研究院有限公司）顾辉旗（中海油常州涂料化工研究院有限公司）周磊（中海油常州涂料化工研究院有限公司) 陆琰 (中海油常州涂料化工研究院有限公司)
参加起草人：
王崇武［标格达精密仪器（广州）有限公司］钱叶苗（海洋化工研究院有限公司） JJF(石化)006—2018
目 髪录
引言 1 范围· 21 引用文件 3概述 3.1原理 3.2构造 4计量特性. 5校准条件 5.1环境条件 5.2测量标准及其他设备 6校准项目和校准方法.· 6.1校准项目 6.2校准方法 7 校准结果 7.1校准记录· 7.2 校准证书 7.3不确定度 8复校时间间隔附录A漆膜弹性测定器校准记录格式附录B 漆膜弹性测定器校准结果格式附录C轴棒直径测量结果不确定度评定示例附录D 轴棒厚度测量结果不确定度评定示例
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (5) (6) (8)
.
.:
.. JJF（石化）006—2018
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》等基础性系列规范进行制定。
本规范主要参考GB/T1731一1993《漆膜柔韧性测定法》编制而成。 本规范为首次发布。
Ⅱ JJF（石化）006—2018
漆膜弹性测定器校准规范
1范围
本规范适用于符合GB/T1731一1993标准要求的漆膜弹性测定器的校准。
2 引用文件
本规范引用了下列文件： JJF1071一2010国家计量校准规范编写规则 GB/T1731-1993漆膜柔韧性测定法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3 概述 3.1原理
漆膜弹性测定器是由粗细不同的7个钢制轴棒所组成的仪器。测试时将样板在不同直径的轴棒上进行弯曲，以弯曲后不引起漆膜破坏的最小轴棒直径表示漆膜的柔韧性。 3.2构造
漆膜弹性测定器结构示意图见图1（仅供参考）。
图1漆膜弹性测定器结构示意图
1—轴棒1；2—轴棒2；3—轴棒3；4—轴棒4；5—轴棒5；6—轴棒6；7—轴棒7
计量特性具体计量特性见表1。
A
表1漆膜弹性测定器计量特性一览表
技术要求
序号
项目轴棒直径/mm 15.008.05 10.008.05 5.008.05 4. 008.05 轴棒厚度/mm
轴棒1 轴棒2 轴棒3 轴棒4 轴棒5 轴棒6 轴棒7
1
3.0±0.1 2.0±0.1 1.0±0.1
1 JJF（石化）006—2018
5校准条件
5.1环境条件 5.1.1温度条件
环境温度：（23士5）℃。 5.1.2湿度条件
相对湿度：不大于80%。 5.1.3其他条件
轴棒应固定在一个角钢或其他合适材料制造的支架上，无松动现象。 5.2测量标准及其他设备
测量标准及其他设备见表2。
表2漆膜弹性测定器校准项目和校准设备
序号 校准项目 1
设备名称及计量特性
数显千分尺：测量范围（0~25）mm，分辨力0.001mm 数显卡尺：测量范围（0~150）mm，分辨力0.01mm
轴棒直径轴棒厚度
2
6校准项目和校准方法
6.1校准项目
漆膜弹性测定器的校准项目见表2。 6.2校准方法 6.2.1校准前检查 6.2.1.1仪器和设备
刀口形直尺：长度为75mm，准确度等级为0级；半径规：测量范围为（0~6.5）mm，分度为0.25mm。 上述所有仪器和设备应通过检定或校准符合要求。
6.2.1.2外观检查
校准前目测检查漆膜弹性测定器各轴棒，应无锈蚀等不良现象；用小木锤轻轻敲击各轴棒，或用手轻轻摇动各轴棒，应无松动现象。 6.2.1.3轴棒的直线度检查
将刀口形直尺放在各轴棒的上侧，从一端照射光，观察各轴棒与刀口形直尺之间的接触情况，应接触紧密，无缝隙、漏光现象。 6.2.1.4轴棒曲面检查
将半径规分别靠在轴棒5至轴棒7的上曲面，从一端照射光，观察曲面与半径规之间的接触情况，应接触紧密，无缝隙、漏光现象。 6.2.2轴棒直径
用数显千分尺测量轴棒1至轴棒4的直径，重复测量3次，计算出3次测量结果的
2 JJF（石化）006—2018
平均值，结果保留到0.01mm。 6.2.3轴棒厚度
用数显卡尺测量轴棒5至轴棒7的厚度，重复测量3次，计算出3次测量结果的平均值，结果保留到0.1mm。
7 校准结果 7.1校准记录
校准记录应详尽记录测量数据和计算结果。推荐的校准记录格式见附录A。 7.2校准证书
经校准的漆膜弹性测定器应出具校准证书，校准结果应反映在校准证书上。校准证书包括的信息应符合JJF1071一2010中5.12的要求，推荐的校准结果格式见附录B。 7.3不确定度
校准证书应给出各校准项目的扩展不确定度，评定示例见附录C、附录D。
复校时间间隔
8
由于复校时间间隔的长短是由仪器的使用情况、使用者、仪器本身质量等诸因素所决定的，因此，送校单位可根据实际使用情况自主决定复校的时间间隔。
3
