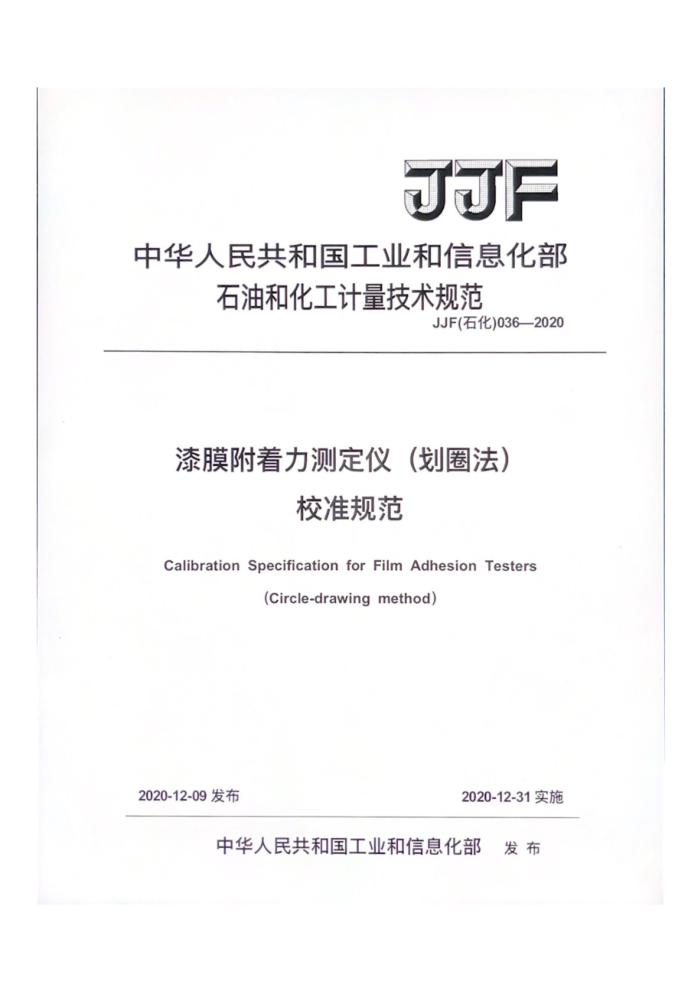

JJF
中华人民共和国工业和信息化部
石油和化工计量技术规范
JJF(石化)036—2020
漆膜附着力测定仪（划圈法）
校准规范
CalibrationSpecification for Film Adhesion Testers
(Circle-drawing method)
2020-12-09发布
2020-12-31实施
中华人民共和国工业和信息化部 发布 JJF（石化）036—2020
漆膜附着力测定仪（划圈法）
校准规范
JJF（石化）036—2020
Calibration Specification for Film AdhesionTesters(Circle-drawingmethod)
归口单位：中国石油和化学工业联合会
主要起草单位：中海油常州涂料化工研究院有限公司
参加起草单位：标格达精密仪器（广州）有限公司
国恒信（常州）检测认证技术有限公司
本规范委托全国石油和化工行业计量技术委员会负责解释 JJF（石化）036—2020
本规范主要起草人：
周文沛（中海油常州涂料化工研究院有限公司）苏春海（中海油常州涂料化工研究院有限公司）吴璇 (中海油常州涂料化工研究院有限公司) 顾辉旗（中海油常州涂料化工研究院有限公司）
参加起草人：
王崇武「标格达精密仪器（广州）有限公司】
陆琰【国恒信（常州）检测认证技术有限公司】 JJF（石化）036—2020
目 录
引言 1 范围 2 引用文件 3 概述 3.1原理 3.2构造 4计量特性 5校准条件 5.1环境条件 5.2测量标准及其他设备 6校准项目和校准方法 6.1校准项目 6.2校准方法 7校准结果· 7.1校准记录 7.2校准证书 7.3不确定度 8复校时间间隔附录A 漆膜附着力测定仪（划圈法）校准记录格式附录B 漆膜附着力测定仪（划圈法）校准证书内页格式附录C 回转直径测量结果不确定度评定示例
(II) (1) (1) -(1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (5) -(6) (7) JJF（石化）036—2020
引言
本规范依据JF1071—2010《国家计量校准规范编写规则》、JJF1001—2011 《通用计量术语及定义》、JJF1059.1—2012《测量不确定度评定与表示》等基础性系列规范进行编制。
本规范主要参考GB1720-79《漆膜附着力测定法》制定而成。 本规范为首次发布。 JJF（石化）036—2020
漆膜附着力测定仪（划圈法）校准规范
1范围
本规范适用于漆膜划圈试验用漆膜附着力测定仪的校准。
2引用文件
本规范引用了下列文件： JF1071—2010国家计量校准规范编写规则 GB1720-79漆膜附着力测定法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的
引用文件，其最新版本（包括所有的修改单）适用于本规范。 3概述
3.1原理
漆膜附着力测定仪是将样板固定在一个前后可移动的平台上，在平台移动
的同时，做圆圈运动的转针划透漆膜，并能划出重叠圆滚线的划痕。通过观察划痕处漆膜的脱落程度判定漆膜的附着能力。 3.2构造漆膜附着力测定仪结构示意图见图1、图2（仅供参考）。
1
1
3
图1手动漆膜附着力测定仪结构示意图
荷重盘；2—升降棒；3 卡针盘；4—回转半径调整栓；5—固定样板调整螺栓；6—试验台；7- 半截螺帽：8 摇柄；9 试验台丝杆：10 调整螺栓。 JJF（石化）036—2020
1
2 3 4 5 6 7 8
曼
O O O
O
图2电动漆膜附着力测定仪结构示意图
荷重盘；2升降棒；3 转针偏心调节轮；4转针锁紧螺母；5 固定样板调整螺栓；固定试验台调节螺丝；7- 试验台；8控制面板。
4计量特性
具体计量特性见表1。
表1漆膜附着力测定仪计量特性一览表
序号
计量特性
技术要求 10.50±0.10
回转直径/mm
5校准条件
5.1环境条件 5.1.1温度条件
环境温度：(23±5)C。 5.1.2湿度条件
相对湿度：45%~75%。 5.2测量标准及其他设备
测量标准及其他设备见表2。 JJF（石化）036—2020
表2漆膜附着力测定仪校准项目和校准设备校准项目
序号
设备名称及计量特性
回转直径
数显卡尺：分辨力0.01mm或不低于此分辨力的器具
6校准项目和校准方法
6.1校准项目漆膜附着力测定仪的校准项目见表2。 6.2校准方法 6.2.1校准前检查 6.2.1.1仪器外观及各部件相互作用
校准前应先目测检查仪器底座是否放置平稳；其次检查仪器摇柄（适用于手动漆膜附着力测定仪）、升降棒、回转半径调节螺栓（适用于手动漆膜附着力测定仪）是否能正常转动.各按钮开关是否正常（适用于电动漆膜附着力测定仪），确定没有影响校准结果的因素后再进行校准。 6.2.1.2仪器配件
确认载荷数量是否齐全（一个100g载荷，两个200g载荷，一个500g载荷）；载荷表面无明显锈迹。
确认转针针尖是否锐利，任意取出5根转针用手指触摸检查，如感到明显刺手则表示针尖锐利。 6.2.1.3试验台往复行程
先将试验台移至一端，再将试验台移至相反一端，用钢直尺测量其有效行程，应大于70mm。 6.2.2回转直径
在试验台上装一块未涂复漆膜的试板，按GB1720-79的规定进行划圈，用数显卡尺测量划圈的直径，重复3次，计算出3次测量结果的平均值，保留到 0.01mm。 7校准结果 7.1校准记录
校准记录应详尽记录测量数据和计算结果。推荐的校准记录格式见附录A。 7.2校准证书
