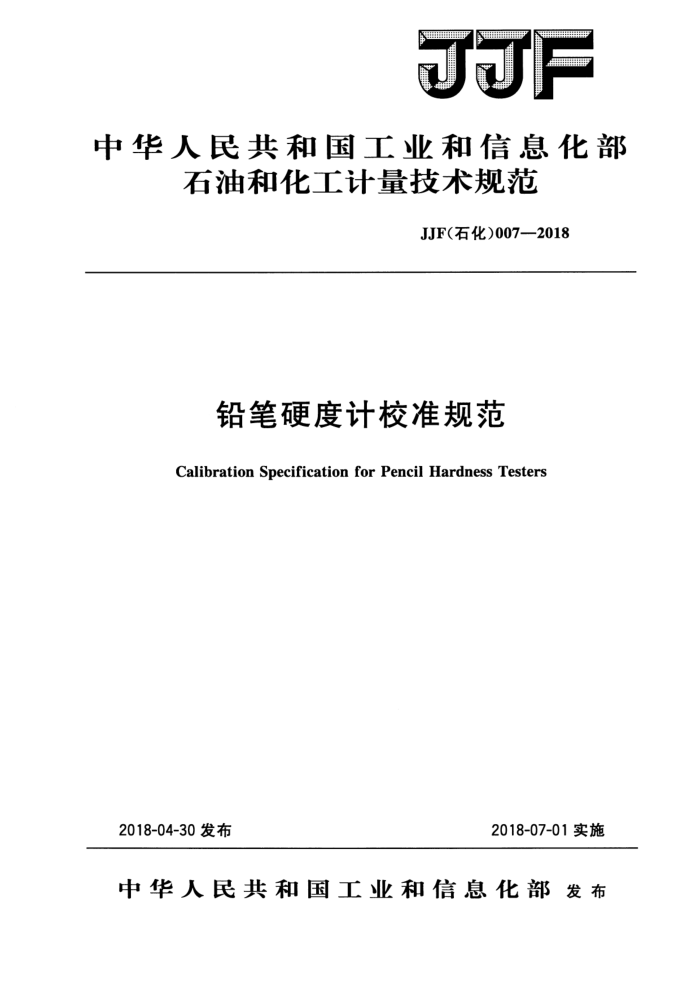

JJF
中华人民共和国工业和信息化部
石油和化工计量技术规范
JJF(石化）007—2018
铅笔硬度计校准规范
Calibration Specification for Pencil Hardness Testers
2018-04-30发布
2018-07-01实施
中华人民共和国工业和信息化部发布 JJF（石化）007—2018
铅笔硬度计校准规范 Calibration Specification for
JJF（石化）007—2018
Pencil Hardness Testers
归口单位：中国石油和化学工业联合会主要起草单位：中海油常州涂料化工研究院有限公司
参加起草单位：标格达精密仪器（广州）有限公司
上海天辰现代环境技术有限公司
海洋化工研究院有限公司
本规范委托全国石油和化工行业计量技术委员会负责解释 JJF（石化）007—2018
本规范主要起草人：
周文沛（中海油常州涂料化工研究院有限公司）
顾辉旗（中海油常州涂料化工研究院有限公司）周磊（中海油常州涂料化工研究院有限公司）陆琰（中海油常州涂料化工研究院有限公司）
参加起草人：
王崇武「标格达精密仪器（广州）有限公司朱（上海天辰现代环境技术有限公司）钱叶苗（海洋化工研究院有限公司） JJF（石化）007—2018
目
录
引言 1 范围· 2引用文件… 3概述…· 3.1原理 3.2构造· 4计量特性 5校准条件. 5.1环境条件… 5.2测量标准及其他设备 6校准项目和校准方法 6.1 校准项目 6.2 校准方法… 7校准结果 7.1 校准记录· 7.2 校准证书. 7.3不确定度… 8复校时间间隔· 附录A小车式铅笔硬度计笔尖负载的校准附录B铅笔硬度计校准记录格式附录C4 铅笔硬度计校准结果格式附录D 笔尖负载测量结果不确定度评定示例附录E 铅笔尖端与平面夹角测量结果不确定度评定示例
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (5) (6) (7) (9)
.
.....
I JJF（石化）007—2018
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通
用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》等基础性系列规范进行制定。
本规范主要参考GB/T6739一2006《色漆和清漆 铅笔法测定漆膜硬度》、ISO15184： 2012《色漆和清漆 铅笔法测定漆膜硬度》 》(PaintsandvarnishesDeterminationof filmhardnessbypenciltest）编制而成。
本规范为首次发布。
Ⅱ JJF（石化）007—2018
铅笔硬度计校准规范
1范围
本规范适用于符合GB/T6739一2006、ISO15184：2012标准要求的各类铅笔硬度计的校准。 2引用文件
本规范引用了下列文件： JJF1071一2010国家计量校准规范编写规则 GB/T6739一2006色漆和清漆铅笔法测定漆膜硬度 ISO15184：2012色漆和清漆铅笔法测定漆膜硬度（Paintsandvarnishes一De
termination of film hardness by pencil test)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。 3概述 3.1原理
铅笔硬度计是将已知硬度的铅笔安装在仪器上，在一定负载作用下铅笔在涂膜上擦伤或刮破涂膜，以已知铅笔的硬度表示涂膜硬度的一种仪器。 3.2构造
小车式铅笔硬度计结构示意图见图1。
单位为毫米
0
图1小车式铅笔硬度计结构示意图
1一橡胶0型圈；2一铅笔；3一底材；4一水平仪；5一小的、可拆卸的础码；
6一夹子；7一仪器移动的方向；8—铅笔芯；9一漆膜
台式铅笔硬度计外形示意图见图2。 只要能给出相同等级评定结果，其他构造的试验仪器也可使用。
1 JJF（石化）007—2018
证
图2台式铅笔硬度计外形示意图
4计量特性
具体计量特性见表1。
表1铅笔硬度计计量特性一览表
序号
项目
技术要求 500±10 750±10 765±10 1000±50 45±1
笔尖负载/g
1
铅笔尖端与平面夹角／（°）
2
5 校准条件 5.1环境条件 5.1.1温度条件
环境温度：（23士5）℃。 5.1.2湿度条件
相对湿度：不大于80%。 5.2测量标准及其他设备
测量标准及其他设备见表2。
表2铅笔硬度计校准项目和校准设备
序号 1 2
校准项目笔尖负载
设备名称及计量特性
电子天平：称量范围（0～2000）g，分辨力0.1g 万能角度尺：测量范围0°~360°，分度值0.03°
铅笔尖端与平面夹角
2 JJF（石化）007—2018
6校准项目和校准方法
6.1校准项目
铅笔硬度计的校准项目见表2。 6.2校准方法 6.2.1校准前检查
校准前先目测检查硬度计表面，应无锈蚀；小车式铅笔硬度计滚轮转动灵活；台式铅笔硬度计手柄转动自如。 6.2.2笔尖负载 6.2.2.1小车式铅笔硬度计笔尖负载
校准步骤见附录A，重复测量3次，计算出3次测量结果的平均值，结果保留到
1 g. 6.2.2.2台式铅笔硬度计笔尖负载
码用天平直接测量，重复测量3次，计算出3次测量结果的平均值，结果保留到
1 g. 6.2.3铅笔尖端与平面夹角
用万能角度尺测量铅笔尖端与平面夹角，重复测量3次，计算出3次测量结果的平均值，结果保留到1°
7校准结果 7.1校准记录
校准记录应详尽记录测量数据和计算结果。推荐的校准记录格式见附录B。 7.2校准证书
经校准的铅笔硬度计应出具校准证书，校准结果应反映在校准证书上。校准证书包括的信息应符合JJF1071一2010中5.12的要求，推荐的校准结果格式见附录C。 7.3不确定度
校准证书应给出各校准项目的扩展不确定度，评定示例见附录D、附录E。 8复校时间间隔
由于复校时间间隔的长短是由仪器的使用情况、使用者、仪器本身质量等诸因素所
决定的，因此，送校单位可根据实际使用情况自主决定复校时间间隔。
3
