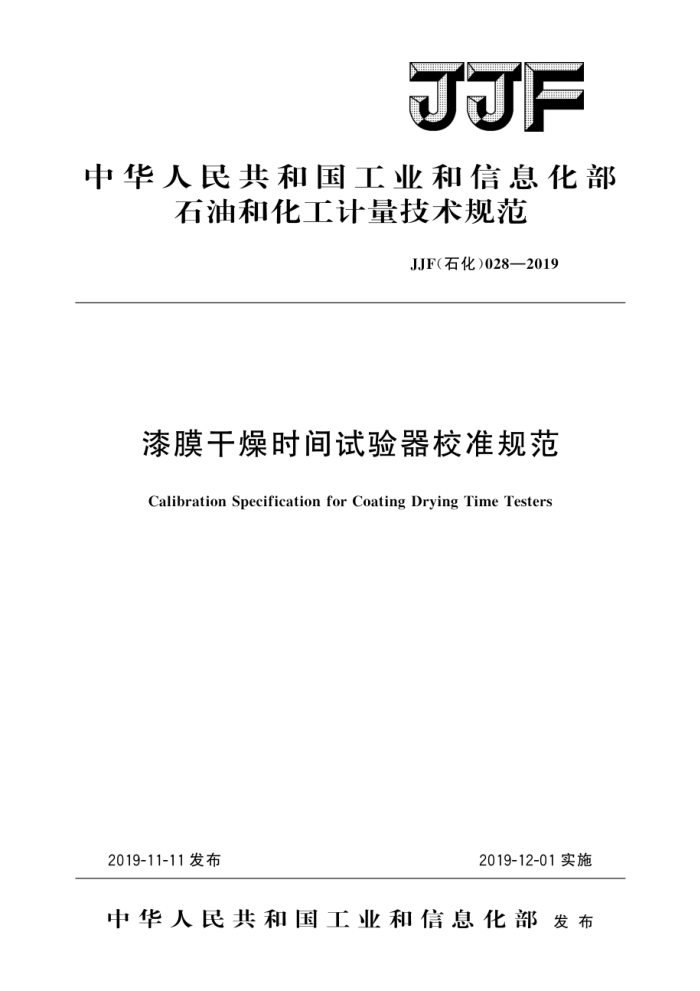

JJF
中华人民共和国工业和信息化部
石油和化工计量技术规范
JJF（石化）028—2019
漆膜干燥时间试验器校准规范
Calibration Specification for Coating Drying Time Testers
2019-11-11发布
2019-12-01实施
中华人民共和国工业和信息化部发布 JJF（石化）028—2019
漆膜干燥时间试验器校准规范
JJF（石化）028—2019
Calibration Specificationfor Coating DryingTime Testers
归口单位：中国石油和化学工业联合会主要起草单位：中海油常州涂料化工研究院有限公司参加起草单位：标格达精密仪器（广州）有限公司
本规范委托全国石油和化工行业计量技术委员会负责解释 JJF（石化）028—2019
本规范主要起草人：
周文沛（中海油常州涂料化工研究院有限公司）吴璇（中海油常州涂料化工研究院有限公司）苏春海（中海油常州涂料化工研究院有限公司）顾辉旗（中海油常州涂料化工研究院有限公司）陆琰（中海油常州涂料化工研究院有限公司）
参加起草人：
王崇武［标格达精密仪器（广州）有限公司 JJF（石化）028—2019
目 录
引言 1 范围
(I) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (5) (6) (8)
引用文件 3 概述 3.1原理 3. 2 构造·
2
M
计量特性.. 5校准条件.… 5.1环境条件 5. 2 测量标准及其他设备 6 校准项目和校准方法 6.1 校准项目 6. 2 校准方法· 7 校准结果.. 7. 1 校准记录· 7. 2 校准证书.. 7. 3 不确定度· 8 复校时间间隔附录A试验器校准记录格式附录B 试验器校准证书内页格式附录C 试验器底部工作面直径测量结果不确定度评定示例附录D试验器质量测量结果不确定度评定示例 JJF（石化）028—2019
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》等基础性系列规范进行编制。
本规范主要参考GB/T1728《漆膜、腻子膜干燥时间测定法》制定、 本规范为首次发布。
II JJF（石化）028—2019
漆膜干燥时间试验器校准规范
1范围
本规范适用于漆膜、腻子膜干燥时间测定用漆膜干燥时间试验器的校准。
2 引用文件
本规范引用了下列文件： JJF1071一2010国家计量校准规范编写规则凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
3.1原理
漆膜干燥时间试验器（以下简称试验器）是由带手柄的钢制重体加工作面组成。通过压住样板上的棉球或滤纸一定时间后，以棉球或滤纸离开样板而样板上留有棉球的纤维或滤纸的程度判定漆膜的干燥程度。 3.2构造
试验器结构示意见图1（仅供参考）。
D
图1试验器结构示意图
4计量特性
具体计量特性见表1。
1 JJF（石化）028—2019
表1试验器计量特性一览表
序号 1 2
项目
技术要求 11.3±0.1 200.0±0.5
试验器底部工作面直径/mm 试验器质量/g
5 校准条件 5.1环境条件 5.1.1温度条件
环境温度：（23土5）℃。 5.1.2湿度条件
相对湿度：45%~75%。 5.2 测量标准及其他设备
测量标准及其他设备见表2。
表 2 校准项目和测量标准
序号 1 2
校准项目
测量标准名称及技术要求
数显卡尺：分辨力0.01mm或不低于此分辨力的器具电子天平：称量范围（0500）g，分辨力0.01g
试验器底部工作面直径试验器质量
6 校准项目和校准方法 6. 1 校准项目
试验器的校准项目见表2。 6.2 校准方法 6.2.1校准前检查 6.2.1.1仪器和设备
刀口形直尺：长度为75mm：准确度等级为0级。 该设备应通过检定或校准符合要求。
6.2.1.2外观检查
校准前目测检查试验器，底部有厚度均匀的工作面，器身无机械损伤、锈蚀等不良现象。 6.2.1.3底部工作面平面度检查
将刀口形直尺分别放置在测定器底部工作面两条对角线上（见图2），对光检查：应接触紧密，无缝隙、漏光现象。
图2底部平面度检查示意图
2
