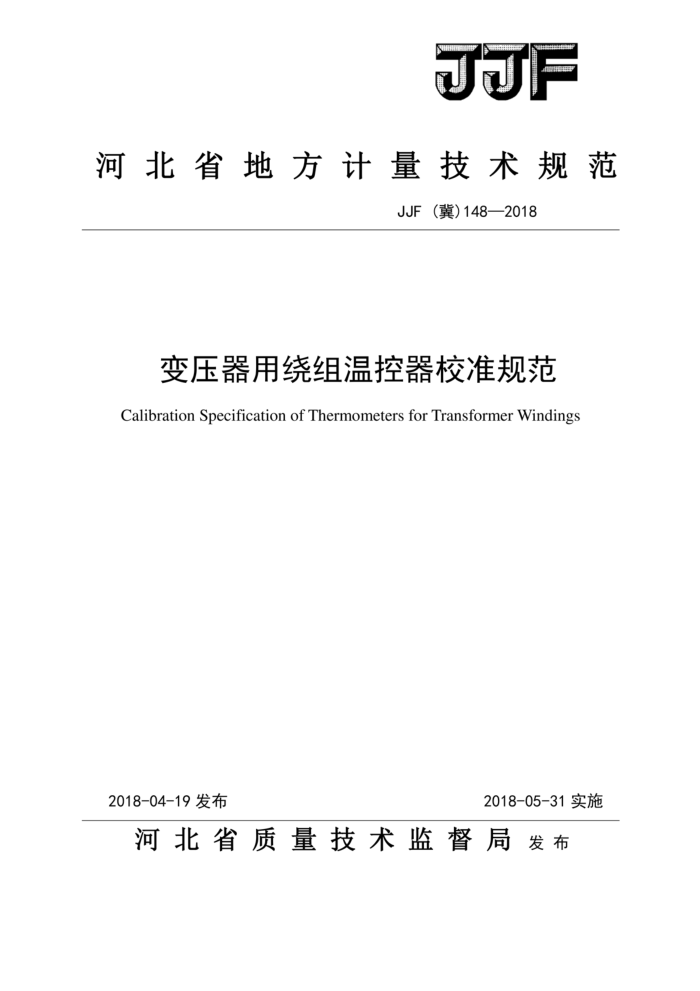

JJF
河北省地方计量技术规范
JJF(冀)148—2018
变压器用绕组温控器校准规范 Calibration Specification of Thermometers for Transformer Windings
2018-04-19 发布
2018-05-31实施
河北省质量技术监督局发布 JJF（冀）148—2018
变压器用绕组温控器校准规范 Calibration Specification of Therometersfor
JJF（冀）1482018
Transformer Windings
归口单位：河北省质量技术监督局
主要起草单位：河北省计量监督检测研究院
本规范委托河北省质量技术监督局负责解释 JJF（冀）148—2018
本规范主要起草人：
耿荣勤（河北省计量监督检测研究院）
李杰（河北省计量监督检测研究院）
邢寒雪（河北省计量监督检测研究院）
参加起草人：
索铺桢（河北省计量监督检测研究院）
侯宗贤（河北省计量监督检测研究院） JJF（冀）148—2018
录
目
引言
(II) (1 ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (7) (7) (8) (9) (10 ) (11 ) (12 ) (15 ) (18 )
范围· 2 引用文件 3 术语· 4概述 4.1用途 4.2结构与原理· 5计量性能要求. 5.1示值误差 5.2示值回差· 5.3 接点动作误差 5.4切换差· 5.5热模拟附加温升误差· 5.6 热模拟时间常数· 5.7 温度变送器输出误差· 6通用技术要求· 6.1 外观 6.2 绝缘电阻· 6.3 绝缘强度. 77 校准条件.· 7.1环境条件： 7.2标准器及配套设备 8校准方法… 8.1通用技术条件的检查： 8.2计量性能的校准 97 校准结果 10复校时间间隔附录A-1 变压器用绕组温控器示值误差、回差校准记录格式附录A-2 变压器用绕组温控器接点动作误差及切换差校准记录格式. 附录A-3 变压器用绕组温控器热模拟特性校准记录格式附录B 校准证书内页参考格式. 附录C 变压器用绕组温控器示值误差校准不确定度分析示例附录D 变压器用绕组温控器示值误差校准不确定度分析示例二附录E 变压器用绕组温控器附加温升误差校准不确定度分析示例
.. JJF（冀）148—2018
引言
本规范是以JJF1071-2010 《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》为基础性系列规范进行编写的。
本规范为首次发布。
II JJF（冀）148—2018
变压器用绕组温控器校准规范
1范围
本规范适用于变压器用绕组温控器（以下简称绕组温控器）在（-10150）℃范围计量性能的校准。变压器用油面温控器计量性能的校准也可参照本规范。 2引用文件
本规范引用了下列文件： JJF1183《温度变送器校准规范》 JB/T8450 《变压器用绕组温控器》 JB/T6302《变压器用油面温控器》 凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语 3.1变压器用油面温控器oil-surfacethermometersfortransformers
变压器用油面温控器是利用感温介质热胀冷缩原理来测量变压器内顶层油温度的仪表，可带有电气接点和远传信号装置，用来输出温度开关控制信号和温度变送器信号。 3.2变压器用绕组温控器therometersfortransformerwindings
变压器用绕组温控器是专门用于测控变压器绕组温度的仪表，由油面温控器、热模拟装置和远方温度显示器组成，可输出与绕组温度成正比的标准电流、电压信号或 Pt100铂电阻信号和报警接点信号及冷却装置的控制信号。 3.3热模拟装置thermalsimulationdevice
采用“热模拟”方法间接测量变压器绕组对油的温升的装置。
3.4热模拟时间常数thermalsimulationtimeconstant
当热模拟装置产生附加温升AT时，其温度指示值变化量达到附加温升值△T的 63.2%时所需要的时间。 4概述 4.1用途
变压器用绕组温控器是专门用于测控油浸式变压器绕组温度的仪表。 4.2结构与原理
绕组温控器主要由感温元件、弹性元件、指示仪表、变流器、电热元件、温度变送器、控制开关几部分组成，其中变流器一般分为A、B、C、D四个档位，每个档位对应不同的变压器电流互感器二次额定电流.。绕组温控器结构示意图如图1所示。
绕组温控器的工作原理：将感温元件的温包插在变压器油箱顶层的专用插孔内，当变压器顶层油温变化时，感温元件内的液体体积随之改变，通过毛细管的传递，使弹性元件产生相应位移，当变压器负荷为零时，绕组温控器指示的温度值是变压器的顶层油温。当变压器带负荷后，通过变压器电流互感器取出与负荷成正比的电流I，， I，经变流器调整为I，后，流经嵌装在波纹管内的电热元件，电热元件产生热量，该热
I JJF（冀）148—2018
量使弹性元件的位移量增大，增大的位移量经机械传动，推动指示仪表指针转动，使仪表指示值增加△T，AT近似等于变压器绕组对油的附加温升，绕组温控器指示的温度值是变压器顶层油温与绕组对油的附加温升之和。
电流互感器
I
变流器
电热元件
弹性元件
指示仪表
温包
A
温度变送器
远方显示器
图1 绕组温控器结构示意图
附加温升AT与电流I.的关系见表1。
表1 附加温升△T与电流I.对应表
△T/℃ 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 I, / mA 740 800 860 920 980 1040 1090 1140 1190 1240 1280 1320
1360 1400 1440
5计量性能要求 5.1示值误差
绕组温控器示值最大允许误差与准确度等级及量程之间的关系，以公式（1）表
示：
A=±a%FS
(1)
式中：
绕组温控器示值最大允许误差，℃；绕组温控器准确度等级；绕组温控器量程，℃。
A a FS
示值误差应不超过最大允许误差。 5.2示值回差
绕组温控器示值回差应不超过最大允许误差的绝对值，℃。 5.3接点动作误差
绕组温控器控制开关的接点动作误差应不超过土2℃。 5.4切换差
绕组温控器控制开关的接点切换差应不超过6℃土2℃。 5.5热模拟附加温升误差
2 JJF（冀）148—2018
热模拟附加温升误差应不超过示值最大允许误差，℃。 5.6热模拟时间常数
热模拟时间常数应不大于9min。 5.7温度变送器输出误差
温度变送器输出误差换算为温度值应不超过绕组温控器示值最大允许误差的 1/2，℃。
注：以上指标不适用于合格性判定，仅供参考。 6通用技术要求 6.1外观 6.1.1绕组温控器的外形结构应完好，各部件的保护层应牢固、均匀和清洁，不得有锈蚀和脱落现象：表头用的保护玻璃或其它透明材料应光洁透明，不得有妨碍正确读数的缺陷。 6.1.2绕组温控器表盘上的刻度、数字、符号和其它标志应清晰、完整、正确，指针应伸入标度尺最短标度线的1/4～3/4内，其指针尖端宽度应不超过标度尺最短标度线宽度。 6.1.3绕组温控器的设定旋钮标志，应能设定在标度尺的任意标度线上。 6.2绝缘电阻
在规定的环境条件下，绕组温控器开关的接点与接地端子之间的电阻应不小于
20M2。 6.3绝缘强度
在规定的环境条件下，绕组温控器开关的接点与接地端子之间应能承受50Hz、2kV 的正弦交流电压，历时1min。绕组温控器应无击穿或闪烁现象。 7校准条件 7.1环境条件 7.1.1温度：（23±5）℃，相对湿度：（30～85）%。 7.1.2周围应无强烈振动、强电磁场和其它干扰。 7.2标准器及配套设备
标准器及配套设备可从表2中参考选择。
8校准方法 8.1通用技术条件的检查 8.1.1外观检查
检查绕组温控器的外观，应符合6.1的规定。 8.1.2绝缘电阻
在规定的环境条件下，使用兆欧表测量绕组温控器开关的接点与接地端子之间的绝缘电阻，应符合6.2的规定。 8.1.3绝缘强度
在规定的环境条件下，将绕组温控器开关的接点短接后接入高压试验台，对地施加2kV，历时1min的正弦交流电压，漏电电流设定为10mA。绕组温控器应无击穿或
3
