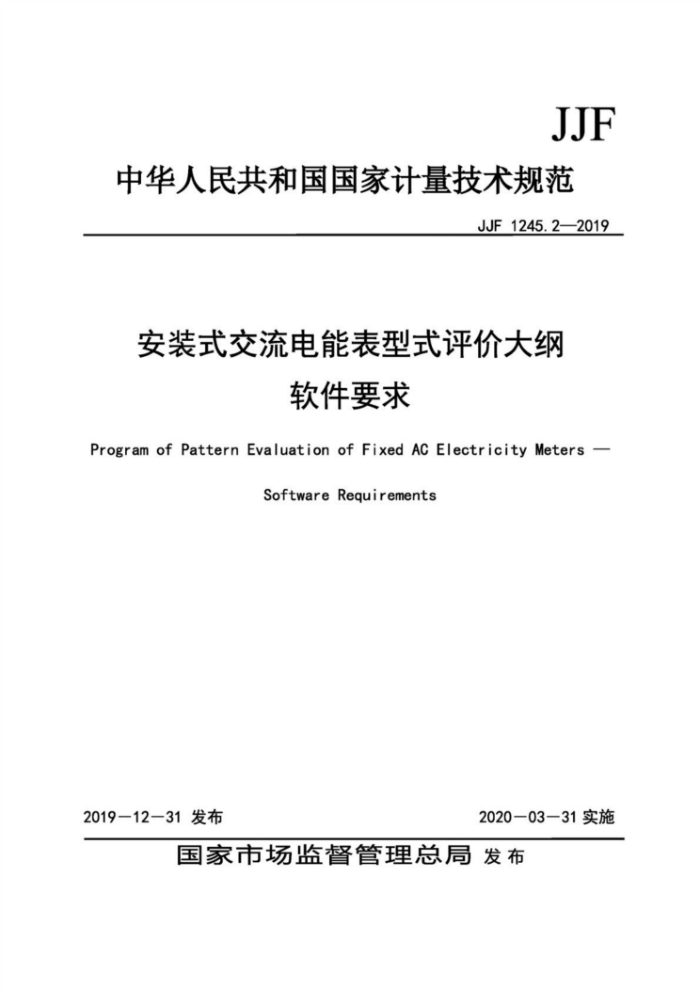

JJF
中华人民共和国国家计量技术规范
JJF1245.22019
安装式交流电能表型式评价大纲
软件要求
Program of Pattern Evaluation of Fixed Ac Eiectricity Meters
Software Requirements
20191231发布
20200331实施
国家市场监督管理总局发布 JJF1245.2—2019
安装式交流电能表型式评价大纲软件要求 Program of Pattern Evaluation of Fixed AC Electricity MetersSoftwareRequirements
JJF1245.2-2019 部分代替JJF1245.1~6-2010
归口单位：全国电磁计量技术委员会
主要起草单位：中国电力科学研究院
浙江省计量科学研究院
本规范委托全国电磁计量技术委员会负责解释 JJF1245.2—2019
本规范主要起草人：
波 （中国电力科学研究院）段晓萌 （中国电力科学研究院）彭筱筱 (浙江省计量科学研究院）
参加起草人：
罗冉冉 (中国电力科学研究院）郑荐中 （浙江省计量科学研究院）张红雨 （浙江省计量科学研究院）朱中文 (浙江省计量科学研究院） 甘·菜
咖脑囍厦
S
EEAE
E
a
&
EN
l 中 A 福
惠
M
酒品
大
ERSRNEN
W2
T
e
03
See
城
#装 制青
e
m JJF1245.2—2019
和2级）》
JJF1245.3-2010 《安装式电能表型式评价大纲特殊要求静止式有功电能表(0.2S、 0.5S、1和2级）》
JJF1245.4-2010 《安装式电能表型式评价大纲特殊要求机电式无功电能表（2和 3级)》
JJF1245.5-2010 《安装式电能表型式评价大纲特殊要求静止式无功电能表（2和 3级)》
JJF1245.6-2010 《安装式电能表型式评价大纲特殊要求功能类电能表》
JJF1245.2-2019是在参照OIMLR46-1/-2:2012、OIMLR46-3:2013、WELMEC7.2 2019以及JJF1182-2007内容的基础上编制而成。
2 JJF1245.2—2019
安装式交流电能表型式评价大纲软件要求
1范围
《安装式交流电能表型式评价大纲软件要求》（以下简称本规范）适用于频率为
50Hz或60Hz单、三相安装式有功电能表(以下简称仪表）软件部分的型式评价。
本规范不适用于标称电压超过600V(多相仪表为线对中线电压)的仪表、用于连接电子式互感器（GB/T20840.8-2007）的仪表、用于连接低压电流传感器（EC61869-10： 2018）的仪表、携带式仪表、标准电能表及仪表寄存器的数据接口。 2引用文件
JF1001通用计量术语及定义 JJF1182-2007计量器具软件测评指南 JJF1245.1-2019安装式交流电能表型式评价大纲有功电能表 GB/T20840.8-2007互感器第8部分：电子式电流互感器 OIMLR46-1/-2：2012有功电能表第1部分：计量和技术要求第2部分：计量控
制和性能试验（Activeelectricalenergymeters.Part1：Metrologicalandtechnical requirementsPart2:Metrologicalcontrolsandperformancetests)
OIMLR46-3：2013有功电能表第3部分：试验报告格式（Activeelectricalenergy meters.Part 3:Test reportformat)
IEC61869-10：2018仪表变压器第10部分：低功率无源电流互感器的附加要求 (Instrument transformers-Part 10: Additional requirements for low-power passive current transformers)
WELMEC7.2：2019软件指南（欧盟计量器具指令）（SoftwareGuide(Measuring InstrumentsDirective2014/32/EU))
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3术语
JJF1245.1-2019、JJF1245.3-2019、JJF1245.5-2019、JJF1001、JJF1182-2007中的有关定义以及下列术语和定义适用于本规范。 3.1设备专有参数device-specificationparameter
基于单一仪表的参数，包含可调整的参数（例如灵敏度或其他修正的参数）和配置参数（如测量范围、分度值、测量单位）的计量参数，通常仪表专有参数应受保护，只
3 JJF1245.2—2019
有在仪表的特殊操作模式下是可调节的或可选的。可分为不可变更的参数和授权用户可进行设置的参数。 3.2数据域datadomain
程序中用于保存数据的参数、变量、堆栈。它可能属于一个或几个软件模块。 [JJF1182-2007，定义3.14]
3.3接口interface
仪表的连接部分，它允许几个仪表、其组件之间，及软件模块之间建立通信。 [改写JF1182-2007，定义3.15]
3.4软件接口softwareinterface
由程序代码和专有数据域组成，在法制相关部分和软件模块之间接收、过滤和传输数据。
注：如果软件中存在除法制相关以外的部分，可通过软件接口进行通信，并且在某种意义上可被分离。通信软件部分通过某些可被完全访问（读或写）的变量（或文件）交换数据。这些接口变量和向接口变量写入数据与从接口变量读取数据的程序代码构成了软件接口（这些接口变量符合硬件接口的电路）。接口变量可通过诸如全程序变量、功能参数或数据文件来实现。
[JJF1182-2007，定义3.17] 3.5用户接口userinterface
用户和仪表，仪表的硬件、软件信息之间传递的接口，例如开关、键盘、鼠标、显示设备、打印机、触摸屏、屏幕上的软件窗口以及生成窗口的软件。
[改写JJF1182-2007，定义3.18] 3.6软件分离softwareseparation
仪表中的软件可分成法制相关部分和非法制相关部分，两部分可通过软件接口进行
通信。
[改写JF1182-2007，定义3.31] 4概述
4.1用途和原理
仪表的用途及原理见JJF1245.1-2019第4条。 如仪表通过软件实现其功能或属性，仪表的软件可分为法制相关软件和非法制相关
软件，包括相应的程序、数据和接口。 4.2功能划分 4.2.1法制相关软件
4
