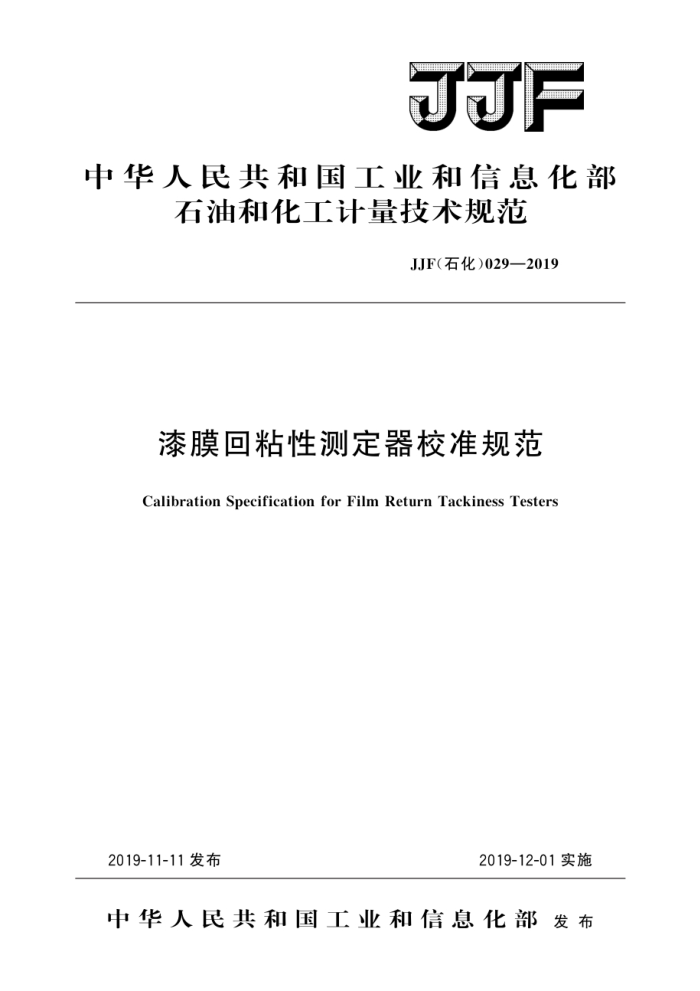

JJF
中华人民共和国工业和信息化部
石油和化工计量技术规范
JJF（石化）029—2019
漆膜回粘性测定器校准规范
Calibration SpecificationforFilmReturnTackinessTesters
2019-11-11发布
2019-12-01实施
中华人民共和国工业和信息化部发布 JJF（石化）029—2019
漆膜回粘性测定器校准规范
JJF（石化）029—2019
Calibration Specification for Film
ReturnTackiness Testers
归口单位：中国石油和化学工业联合会主要起草单位：中海油常州涂料化工研究院有限公司参加起草单位：标格达精密仪器（广州）有限公司
本规范委托全国石油和化工行业计量技术委员会负责解释 JJF（石化）029—2019
本规范主要起草人：
周文沛（中海油常州涂料化工研究院有限公司）苏春海（中海油常州涂料化工研究院有限公司）吴璇（中海油常州涂料化工研究院有限公司）顾辉旗（中海油常州涂料化工研究院有限公司）周磊（中海油常州涂料化工研究院有限公司)
参加起草人：
王崇武［标格达精密仪器（广州）有限公司 JJF（石化）029—2019
目 录
引言 1 范围
(I) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (5) (6) (8) (10)
引用文件 3 概述 3.1原理 3. 2 构造·
2
计量特性.. 5校准条件.…. 5.1环境条件 5.2测量标准及其他设备 6 校准项目和校准方法 6.1 校准项目 6. 2 校准方法· 7 校准结果.. 7. 1 校准记录· 7. 2 校准证书.. 7. 3 不确定度· 8 复校时间间隔附录A 测定器校准记录格式附录B 测定器校准证书内页格式附录C 测定器底部工作面边长测量结果不确定度评定示例附录D 测定器底部工作面直径测量结果不确定度评定示例附录E 测定器质量测量结果不确定度评定示例
7
.. JJF（石化）029—2019
引言
本规范依据JJF1071一2010 《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》等基础性系列规范进行编制。
本规范主要参考GB/T1762 2一1980《漆膜回粘性测定法》制定。 本规范为首次发布。
II JJF（石化）029—2019
漆膜回粘性测定器校准规范
1范围
本规范适用于漆膜回粘性测定用漆膜回粘性测定器的校准。
2 引用文件
本规范引用了下列文件： JJF1071一2010国家计量校准规范编写规则凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
3.1原理
漆膜回粘性测定器（以下简称测定器）是由带手柄的钢制重体加钢制工作垫（方形或圆形）组成的。样板在规定温湿度环境下放置一段时间后，将测定器压住样板上的滤纸，以滤纸离开样板时留下的滤纸纤维多少判定样板的回粘程度。 3.2构造
测定器结构示意图见图1（仅供参考）。
D
图1测定器结构示意图
4计量特性
具体计量特性见表1。
1 JJF（石化）029—2019
表1测定器计量特性一览表项目
序号 1 2 3
技术要求 10.00±0.10 11.28±0.10 500.0±1.0
测定器底部工作面边长"/mm 测定器底部工作面直径/mm 测定器质量/g
适用于底部工作面为方形的测定器。 适用于底部工作面为圆形的测定器。
b.
5 校准条件
5.1环境条件 5.1.1温度条件
环境温度：（23士5）℃。 5.1.2湿度条件
相对湿度：45%～75%。 5. 2 测量标准及其他设备
测量标准及其他设备见表2。
表2 校准项目和测量标准
序号 1 测定器底部工作面边长 2 测定器底部工作面直径 3 测定器质量校准项目和校准方法
校准项目
测量标准名称及技术要求
数显卡尺：分辨力为0.01mm或不低于此分辨力的器具数显卡尺：分辨力为0.01mm或不低于此分辨力的器具电子天平：称量范围（0～1000）g，分辨力为0.01g
6
6. 1 校准项目
测定器校准项目见表2。 6.2 校准方法 6.2.1校准前检查 6.2.1.1 仪器和设备
刀口形直尺：长度为75mm，准确度等级为0级，该设备应通过检定或校准符合要求。
6.2.1.2外观检查
校准前目测检查测定器表面，应平整光滑、无明显斑点、脱皮、锈蚀等缺陷。 6.2.1.3底部工作面平面度检查
将刀口形直尺分别放置在测定器底部工作面两条对角线上（见图2），对光检查，应接触紧密，无缝隙、漏光现象。
2
