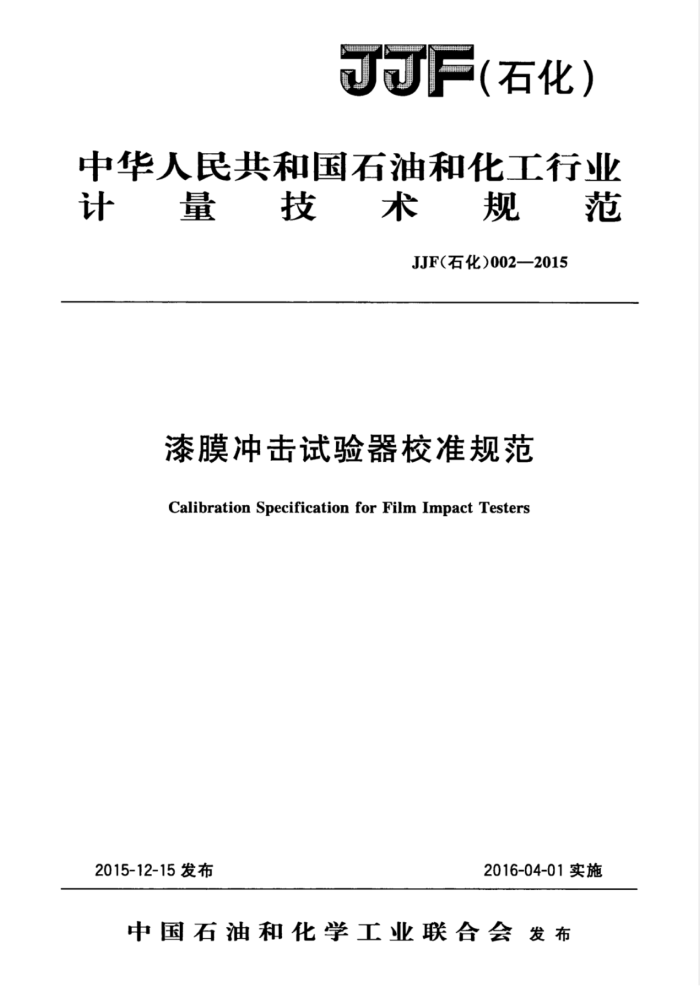

JJF(石化)
中华人民共和国石油和化工行业计量技术规范
JJF（石化）002—2015
漆膜冲击试验器校准规范
Calibration Specification for Film Impact Testers
2015-12-15发布
2016-04-01实施
中国石油和化学工业联合会发布 1 JJF（石化）002—2015
漆膜冲击试验器校准规范
JJF（石化）002—2015
Calibration Specification for
Film Impact Testers
归口单位：全国石油和化工行业计量技术委员会
主要起草单位：浙江省化工产品质量检验站有限公司参加起草单位：浙江钱浪涂料科技有限公司
本规范委托全国石油和化工行业计量技术委员会负责解释 JJF（石化）002—2015
本规范主要起草人：
方路(浙江省化工产品质量检验站有限公司）王高升（浙江省化工产品质量检验站有限公司）宋志杨（浙江省化工产品质量检验站有限公司）余晓峰（浙江省化工产品质量检验站有限公司）许丹红（浙江省化工产品质量检验站有限公司）任斌（浙江省化工产品质量检验站有限公司）金晓云（浙江省化工产品质量检验站有限公司）郑丽娟（浙江省化工产品质量检验站有限公司）
参加起草人：
蔡志梅（浙江钱浪涂料科技有限公司） JJF（石化）002—2015
目录
引言 1 范围 2引用文件， 3术语 3.1冲击深度 4概述… 5计量特性 6校准条件 6.1环境条件 6.2测量标准及其他设备 7校准项目和校准方法 7. 1 校准项目 7.2 校准方法 8校准结果 8.1 校准记录· 8.2 校准证书.· 8.3不确定度 9复校时间间隔附录A 漆膜冲击试验器校准记录格式附录B 漆膜冲击试验器校准证书内页格式附录C 滑筒刻度测量结果不确定度评定（示例）
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4)
·
..
·
·
..
(5) (6)
I JJF（石化）0022015
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》等基础性系列规范进行制定。
本规范主要参考GB/T17321993《漆膜耐冲击测定法》编制而成。 本规范为首次发布。
I JJF（石化）002-2015
漆膜冲击试验器校准规范
1范围
本规范适用于满足GB/T1732一1993测试用的漆膜冲击试验器（以下简称冲击器）的校准。 2引用文件
本规范引用了下列文件： JJF1071一2010国家计量校准规范编写规则 GB/T1732一1993漆膜耐冲击测定法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语
3.1冲击深度attackdepth
冲击器重锤自由下落后对漆膜产生的凹槽深度。
4概述
冲击器是以固定质量的重锤落于试板上而不引起漆膜破坏的最大高度（cm）表示的漆膜耐冲击性试验器。主要由底座、铁砧、冲头、滑筒、重锤及重锤控制器组成（见图1）。
J50
45
8- 四 10
7
1
5
12,13
3
14 15 16
金
18RBRBRE
图1冲击器示意图
1一底座；2—嵌于座中之铁砧；3一冲头；4一滑筒；5一重锤；6一制动器器身；7一控制销；8—控制销螺钉； 9一顶盖；10—制动器固定螺钉；11定位标；12压紧螺帽；13一圆锥；14--爆钉；15—横梁；16立柱
1 JJF（石化）002—2015
5计量特性
具体计量特性见表1。
表1冲击器计量特性一览表
序号 1
项目重锤质量/g
技术要求 1000±1 100±1 200±1 300±1 400±1 500±1
滑简刻度/mm
2
6 校准条件
6.1环境条件 6.1.1温度条件
环境温度：（20土5）℃。
6.1.2湿度条件
相对湿度：50%±20%。 6.1.3其他条件
仪器应平稳而牢固地安置在平整和水平的地面上。 6.2测量标准及其他设备
测量标准及其他设备见表2。
表2冲击器校准项目和校准设备
序号 1 2
校准项目重锤质量滑筒刻度
设备名称及计量特性
电子天平：称量范围（0～2000）g，分辨力0.1g 电子数显卡尺：测量范围（0~600）mm，分辨力0.02mm
7 校准项目和校准方法
7.1 校准项目
冲击器的校准项目见表2。
7.2校准方法 7.2.1校准前检查 7.2.1.1外观检查
校准前检查仪器的调节及固定部件是否正常，重锤下落有无阻碍。
7.2.1.2冲击器的水平性
将冲击器放置于平整的地面上，将电子角度仪放在冲击器滑筒外侧，通过调整位
2
