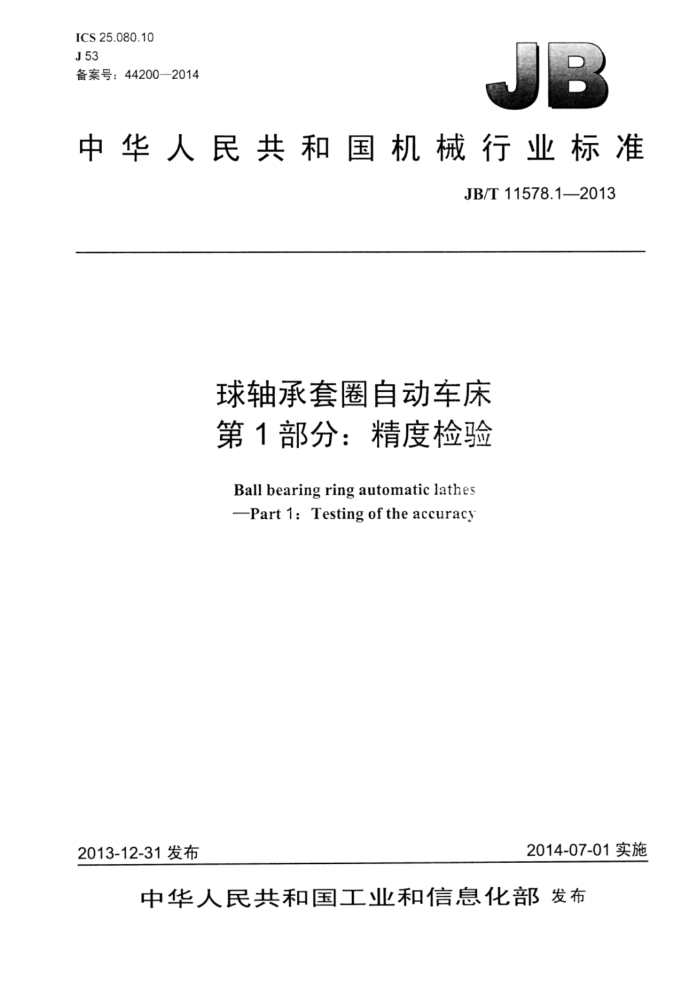

ICS 25.080.10 J53 备案号：44200—2014
中华人民共和国机械行业标准
JB/T11578.1—2013
球轴承套圈自动车床第1部分：精度检验
Ball bearing ring automatic lathes Part 1:Testing of the accuracy
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T11578.1—2013
目 次
前言范围 2规范性引用文件. 一般要求.
3
3.1计量单位.. 3.2执行GB/T17421.1- -1998的说明 3.3检验顺序. 3.4检验项目.. 3.5工作精度检验 3.6最小公差 4机床型式.. 5几何精度检验. 6重复定位精度. 工作精度.
11 12
7 JB/T11578.1—2013
前言
JB/T11578《球轴承套圈 自动车床》分为两个部分：
第1部分：精度检验；第2部分：技术条件。
本部分为JB/T11578的第1部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：浙江陀曼精密机械有限公司。 本部分主要起草人：俞朝杰、刘罡、赵炎英。 本部分为首次发布。
II JB/T11578.1—2013
球轴承套圈自动车床第1部分：精度检验
1范围
JB/T11578的本部分规定了普通级和精密级球轴承套圈自动车床的精度要求及检验方法。 本部分适用于加工外圈外径22mm~120mm、内圈内径8mm~60mm、最大宽度至50mm的球轴
承套圈自动车床。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度
3一般要求
3.1计量单位
本部分中的所有线性尺寸，偏差和相应的公差的单位为毫米（mm）：角度偏差和相应的公差一般用比值表示，在有些场合，也可使用微弧度（urad）或角秒（"）表示，其换算关系如下：
0.010/1000=10μrad~2"
3.2执行GB/T17421.1—1998的说明
使用本部分时应按照GB/T17421.1一1998的规定，尤其是机床检验前的安装、主轴和其他运动部件的温升。检验方法和检验工具的推荐精度。 3.3检验顺序
本部分所列出的检验项目顺序，并不表示实际检验顺序，为了拆装检验工具和检验方便，可按任意顺序进行检验。 3.4检验项目
检验机床时，根据结构特点并不是必须检验本部分的所有项目。为了验收目的而要求检验时，经供货商（或制造商）的同意，用户可以选择一些感兴趣的项目进行检验。但这些检验项目必须在机床订货时明确提出。如果没有规定检验项目和相关费用的协议，仅参照本部分进行验收，对缔约双方都没有约束力。 3.5工作精度检验
工作精度的检验应在精加工后进行。粗加工时不应进行工作精度检验，以避免粗加工较大切削力的影响。 JB/T11578.1—2013
3.6最小公差
当实测长度与本部分规定的长度不同时，则规定的公差值应根据GB/T17421.1一1998中2.3.1.1的规定按能够测量的长度折算，折算结果小于-0.005mm时，按0.005mm计。
4机床型式
球轴承外圈自动车床如图1所示。 球轴承内圈自动车床如图2所示。 球轴承内圈密封槽和倒角自动车床如图3所示。
图
图
图 JB/T11578.1—2013
5几何精度检验
G1
检验项目
中滑板移动对主轴轴线的平行度： a）在垂直平面内： b）在水平面内。
简图
公差
a）在100测量长度上，普通级：0.015 精南级：0.010 b）在100测量长度上，普通级：0.015 精客级：0.010
检验工具
指示器、检验棒、专用检具
检验方法（按GB/T17421.1-—1998中5.4.1.2.1、5.4.2.2.3的规定）
在主轴孔内固定检验棒，在中滑板上固定指示器，使其测头触及检验棒表面，移动中滑板检验，将主轴旋转180° 后，重新检验一次。
a）、b）误差分别计算，误差以两次测量结果的代数和之半计。 JB/T11578.1—2013
检验项日
G2
上滑板横向移动对主轴轴线的垂直度
简图
公差
在50测量直径上：普通级：0.015 精密级：0.010
检验工具
指示器和平盘或平尺
检验方法（按GB/T17421.1——1998中5.5.1.2.4的规定）
在主轴端面上通过中心放一平盘或平尺，指示器固定在上滑板上，移动上滑板检验。 误差以指示器读数的最大差值计。 JB/T11578.12013
G3
检验项目
主轴端部定位孔的径向跳动
简图
公差
普通级：0.008 精密级：0.005
检验工具
指示器
检验方法（按GB/T17421.1—1998中5.6.1.2.3的规定）
在床身上固定指示器，指示器测头触及定位孔表面，旋转主轴检验。 误差以指示器最大和最小读数的差值计。
