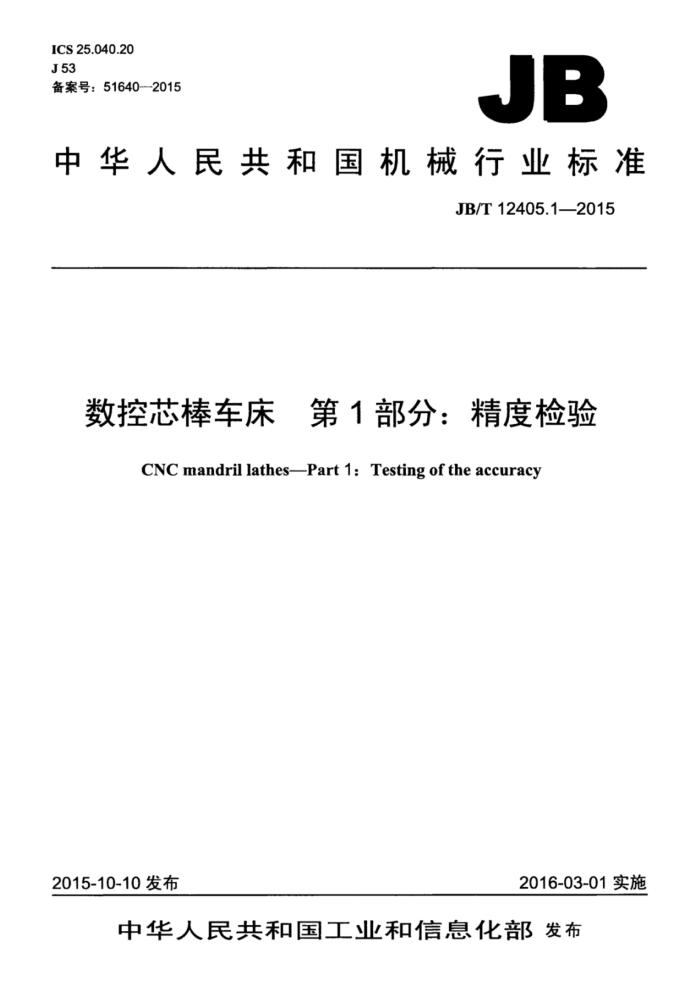

ICS25.040.20 J53 备案号：516402015JB
中华人民共和国机械行业标准
JB/T12405.1—2015
数控芯棒车床 第1部分：精度检验
CNC mandril lathes-Part 1: Testing of the accuracy
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12405.1—2015
目 次
前言 1范围. 2规范性引用文件 3轴线运动坐标的代号和方向， 3.1轴线的代号 3.2轴线的移动方向， 4一般要求 4.1计量单位. 4.2执行标准... 4.3 检验顺序 4.4 检验项目 4.5 检验工具， 4.6 工作精度检验 4.7 最小公差. 5几何精度检验， 5.1 床身导轨调平， 5.2 溜板 5.3 主轴 5.4尾座... 5.5顶尖 5.6刀架和刀具主轴， 6数控轴线定位精度和重复定位精度的检验 7工作精度检验
-
8 ..12 15 16 ..20
22 JB/T12405.1—2015
前言
JB/T12405《数控芯棒车床》分为两个部分：
一第1部分：精度检验；第2部分：技术条件。
本部分为JB/T12405的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：天水星火机床有限责任公司，沈阳机床（集团）有限责任公司、国家机床质量监
督检验中心。
本部分主要起草人：李维谦、刘强、王惠芳、袁来朝、张海强、黄玉明、王兴海、李祥文。 本部分为首次发布。
II JB/T12405.1—2015
数控芯棒车床第1部分：精度检验
1范围
JB/T12405的本部分规定了数控芯棒车床的几何精度、位置精度和工作精度的要求及检验方法。 本部分适用于床身上最大回转直径800mm~1250mm、最大工件长度至25000mm的数控芯棒车
床（以下简称机床）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度 GB/T17421.2一2000机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定
3轴线运动坐标的代号和方向
3.1轴线的代号
本部分中轴线运动坐标的代号如图1所示。
+R2
图1
3.2轴线的移动方向
本部分中平行于床身导轨（Z轴）移动的方向称为纵向；垂直于床身导轨（X轴）移动的方向称为横向。
1 JB/T12405.1—2015
4一般要求
4.1计量单位
在本部分中，所有的线性尺寸、偏差和相应的公差单位都用毫米（mm）表示，角度尺寸单位用度（°）表示，角度公差用比值表示，但是在有些场合：也可使用微弧度（urad）或角秒（"）表示，其换算关系见下式：
0.010/1000=10μrad~2"
4.2执行标准
使用本部分时应按照GB/T17421.1-1998和GB/T17421.2—2000的要求执行，尤其是机床检验前的安装、主轴和其他运动部件的温升，检验方法和检验工具的推荐精度及检验结果的评定和表示。 4.3检验顺序
本部分所给出的检验项目的顺序并不表示实际检验顺序。为了装拆检验工具和检验方便。可按任意次序进行检验。 4.4检验项目
检验机床时，根据机床的结构特点，并不是必须检验本部分中的所有项目。为了验收目的而要求检验时，经供应商（或制造商）的同意，用户可以选择一些感兴趣的项目进行检验，但这些检验项目应在机床订货时明确提出。 4.5检验工具
本部分规定的检验工具仅为例子，可以使用相同指示量和具有至少相同精度的其他检验工具。指示器应具有0.001mm或更高的分辨率。 4.6工作精度检验
工作精度检验应在精加工后进行。 4.7最小公差
当实测长度与本部分规定的长度不同时，公差应按GB/T17421.1-1998中2.3.1.1的规定进行折算，公差最小折算值按0.005mm计。
2 JB/T12405.1—2015
5几何精度检验
5.1 床身导轨调平检验项目
G1
床身导轨在垂直平面内的直线度。
简图
公差
500
检验工具
精密水平仪和专用检具。
检验方法（应按GB/T17421.1-1998中5.2.1.2.2的规定）
在床身导轨上放一专用检具，专用检具上沿纵向放一精密水平仪。移动检具，每隔500距离记录一次读数，在导轨全长上检验。画出导轨误差曲线。
导轨误差曲线上各点对其两端点连线间坐标值的最大差值不应超过公差值。局部公差以任意相邻两点对其相应曲线两端点连线间坐标值的最大差值计。
也可将水平仪放在瘤板上，靠近前导轨处，移动溜板检验。
3 JB/T12405.1—2015
检验项目
G2
床身导轨在垂直平面内的平行度。
简图
正號
公差
0.040/1000
检验工具
精密水平仪、平尺或专用检具。
检验方法（应按GB/T17421.1一1998中5.4.1.2.7的规定）
在床身上放一平尺或专用检具，检具上沿横向放一精密水平仪，等距离（约500）移动检具，在导轨全长上检验。 精密水平仪最大和最小读数的差值不应超过公差值。 也可将精密水平仪放在溜板上，移动溜板检验。
