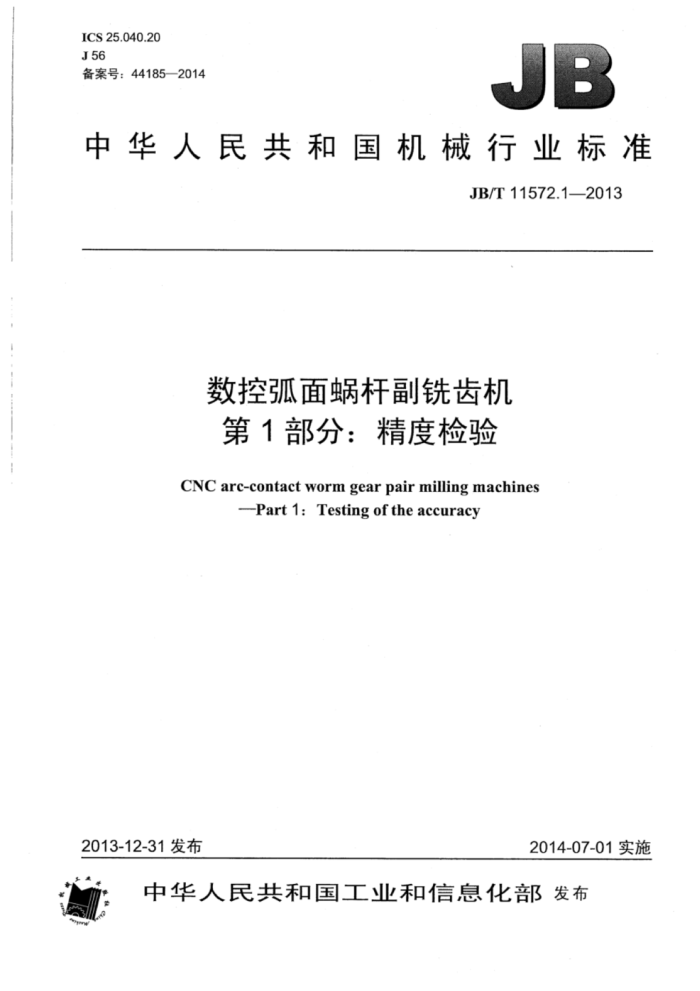

ICS25.040.20 J56 备案号：44185—2014
B
中华人民共和国机械行业标准
JB/T11572.1—2013
数控弧面蜗杆副铣齿机第1部分：精度检验
CNC arc-contact worm gear pair milling machines
Part 1: Testing of the accuracy
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T11572.1—2013
目 次
前言
范围规范性引用文件
1
2
3 机床主要结构
一般要求， 5 几何精度检验
4
数控轴线定位精度检验工作精度检验图1 机床主要结构
11 12
6 7 JB/T11572.1-—2013
前言
JB/T11572《数控弧面蜗杆副铣齿机》分为两个部分：
第1部分：精度检验；第2部分：技术条件。
本部分为JB/T11572的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：重庆机床（集团）有限责任公司、青海第二机床制造有限责任公司、天津第一机
床总厂、南京二机齿轮机床有限公司、湖南中大创远数控装备有限公司。
本部分主要起草人：喻可斌、李先广、李毅、颜芳、刘德全、李光华、何发正等。 本部分为首次发布。
ⅡI JB/T11572.1—2013
数控弧面蜗杆副铣齿机第1部分：精度检验
范围
JB/T11572的本部分规定了数控弧面蜗杆副铣齿机几何精度、数控轴线定位精度和工作精度的检验要求及检验方法。
本部分适用于最大加工蜗杆直径200mm～500mm的数控弧面蜗杆副铣齿机以下简称“机床"）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T10089圆柱蜗杆、蜗轮精度 GB/T17421.11998机床检验通则 第1部分：在无负荷或精加工条件下机床的几何精度 GB/T17421.2一2000机床检验通则 第2部分：数控轴线的定位精度和重复定位精度的确定
3机床主要结构
机床结构和主要部件名称如图1所示。
立柱
刀架
对刀装置
床身
工作合
图1机床主要结构 JB/T11572.1—2013
4一般要求
4.1本部分中未注明单位的尺寸，其单位为毫米（mm）。 4.2使用本部分时应按GB/T17421.1--1998的规定进行，尤其是精度检验前的安装、主轴和其他运动部件空运转升温、检验方法和检验工具的精度。 4.3按GB/T17421.1一1998中3.1调整机床安装水平，在机床工作台上放置平尺，水平仪置于平尺上，水平仪在纵向及横向的读数均不应超过0.03/1000。 4.4机床精度检验时，环境温度应保持在20℃土2℃之内。 4.5几何精度检验项目的顺序是按照机床部件排列的，并不表示实际检验顺序。检验时一般可按装拆检验工具和检测方便，安排检验顺序。 4.6在用户参与验收时，本部分规定的检验项目不总是需要全部进行检验。用户可根据需要，同制造厂协商确定相应的检验项目，但应在订货协议中明确。 4.7.工作精度检验时，试件的检验应在精加工后进行。 4.8当实测长度与本部分规定的长度不同时，允差应按GB/T17421.1一1998中2.3.1.1的规定进行折算。 折算结果小于0.001时，仍按0.001计。
5＇几何精度检验
检验项目
G1
工作台面的径向直线度简图
工作台直径
D D2 工作台孔径。
允差μm
2 + 0.2/D,D2
直或凹
检验工具
桥形平尺、指示器或水平仪和其他装置检验方法（按GB/T17421.1—1998中5.2的规定）
以桥形平尺作为基准用精密指示器检查工作台面。 .在四个直径方向检验直线度。 各方向误差分别计算，误差以指示器读数的最大差值计。
2 JB/T11572.1—2013
G2
检验项目
工作台回转轴线的径向跳动
简图
o
b南
允差um
4+0.1/d 一机床最大加工蜗杆直径。
检验工具
平头指示器、钢球、专用支架、检验棒
检验方法（按GB/T17421.1一1998中5.6.1.2的规定）
按图示a和b位置成90°固定两指示器，使其测头垂直于工作台回转轴线触及钢球。调整带钢球的专用支架，使工作台在一转中两指示器读数变化尽可能小。
在工作台两个回转方向上于a、b两点进行测量。a、b误差分别计算，误差以指示器读数的最大差值计。 也可用检验棒替代钢球和专用支架进行此项检验。
了 JB/T11572.1—2013
检验项目
G3
工作台的轴向窜动
简图
允差μm
1+0.015/a
检验工具
平头指示器、钢球、专用支架
检验方法（按GB/T17421.1—1998中5.6.2.2的规定）
指示器测头对准工作台回转轴线触及在G2项中已调整好的钢球。 在工作台两个回转方向进行测量。 误差以指示器读数的最大差值计。 JB/T11572.12013
检验项目
G4
工作台的端面跳动
简图
允差μm
3+ 0.15/D
检验工具
球头指示器
检验方法（按GB/T17421.1—1998中5.6.3.2的规定）
使指示器测头触及工作台面靠近最大可能的直径检验处，先后在间隔90°的a、b两点检验（其中一个测量点a 或b正对刀具）。
在工作台两个回转方向进行测量，误差以指示器读数的最大差值计。
