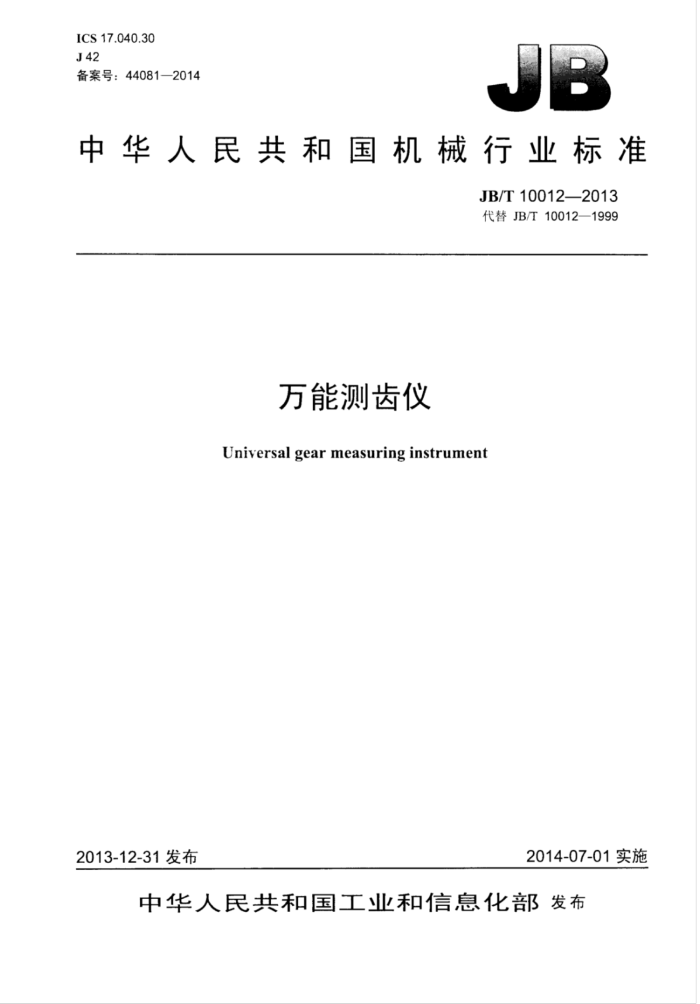

ICS17.040.30 J42 备案号：44081—2014
中华人民共和国机械行业标准
JB/T10012—2013 代替JB/T10012—1999
万能测齿仪 Universal gear measuring instrument
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化都发布 中华人民共和国
机械行业标准万能测齿仪 JB/T10012—2013
+
机械工业出版让出版发行北京市百万庄人街22号
邮政编码：100037
*
210mmX297mm·0.75印张-23千
2014年9月第1版第1次印刷
定价：15.00元
*
号：15111-11262 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防仍标均为盗版
版权专有 侵权必究 JB/T10012—2013
目 次
前音 / 范围 2 规范性引用文件 3术语和定义
H
型式与基本参数 4..1型式.. 4.2基本参数 5要求 5.1 外观 5.2 相互作用. 5.3 测量滑座运动时问 5.4 测量力范围 5.5 硬度 5.6 表面粗糙度 5.7 长度与高度 5.8 直线度. 5.9 平行度 5.10 圆跳动. 5.11 同轴度 5.12 垂直度 5.13 量块. 5.14 杠杆齿轮比较仪. 5.15 示值变动性. 5.16 重复性 5.17 测量齿距累积偏差时的测量误差 6检验条件
4
EEE
检验方法. 8 标志与包装 8.1 标志 8.2 包装
7
中
福
1 JB/T10012—2013
前 言
本标准按照GB/T1.1--2009给出的规则起草。 本标准代替JB/T10012- -1999《万能测齿仪》与JB/T10012一1999相比主要技术变化如下：
修改了标准用范围（见本版的第1章，1999件版的第1章）；增加了规范性用文件（见本版的第2章，1999年版的第2章）；修改了基本参数（见本版的4.2，1999年版的4.2、4.3、4.4、4.5）；修改了表面粗糙度要求（见本版的5.6，1999年版的5.6）；修改并增加了标志与包装要求（见本版的第8章，1999年版的第6章）检验方法纳入正文增加了检验项目（见本版的第6章、第7章，1999版的附录A）。
本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位：成都成量工具集团有限公司。 本标准参加起草单位：黑龙江省计量检定测试院、浙江省计量科学研究院本标准主要起草人：谢永强、陈洪侠、茅振华。 本标准所代替标准的历次版本发布情况为：
ZBJ42010—1987; JB/T10012—1999。
II JB/T10012—2013
万能测齿仪
1 范围
本标准规定了万能测齿仪的术语和定义、型式与基本参数、要求、检验方法、标志与包装等。 本标准适用于被测齿轮模数不大于10mm、最大顶圆直径为360mm的万能测齿仪。
2规范性引用文件
下列文件对本文中的应用是必不可少的。凡是注百期的引用支件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用予本文件。
GB/T191—2008 包装储运图示标志
防锈包装
GB/T4879—1999 GB/T5048—1999 防潮包装 GB/T6093—2001 几何量技术规范（GPS） 长度标准量块 GB/T63202008 杠杆齿轮比较仪 GB/T6388—1986 运输包装收发货标志 GB/T9969--2008 工业产品使用说明书总则 GB/T10095.1—2008 圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T10095.2—2008 圆柱齿轮精度制第2部分：径向综合偏差与径向跳动的定义和允许值 GB/T14436-1993 工业产品保证文件 总则 JB/T8827—1999 机电产品防震包装 JJG39—2004 机械式比较仪检定规程 JJG146—2011量块
3术语和定义
GB/T10095.1一2008和GB/T10095.2一2008界定的以及下列术语和定义适用于本文件。
3.1
万能测齿仪 universal gear measuring instrument 以被测齿轮轴线为基准，上、下顶尖定位，采用指示表类器具测量齿轮、蜗轮的齿距偏差及基节偏
差、公法线长度、齿圈径向跳动等的测量仪器。
4 型式与基本参数
4.1型式
万能测齿仪的型式及主要部分的名称如图1、图2所示。图示仅供图解说明，不表示详细结构。 4.2基本参数 4.2.1万能测齿仪的基本参数及数值见表1。
I JB/T10012—2013
顶失
T
一内弓形架
测量滑座支撑托架升降立柱
外弓形架
定位装置
十字滑板
底座一
H
图1
杠杆齿轮比较仪 活动夹持器活动测量爪 固定测量爪 测量爪导轴 定位头
3
3
一测量工作合广国形水准器
测量滑板测量滑板按钮一
o
测量滑座按钮
q . 图2 表1
单位为米
基本参数
参数值 2.5~10 0.5~10 1~10 360 50~330 0~150 150 20 0.001
测量齿距测量齿圈径向圆跳动测量基节和公法线
被测齿轮模数范围
被测齿轮最人项圆直欲
两顶尖间距离测量台调整高度范围公法线测量最大长度测量瓜测量最大深度杠杆齿轮比较仪分度值 JB/T10012—2013
4.2.2齿圈径向圆跳动测量用球形测头及其连接尺寸，如图3所示。球形测头直径尺d见表2。
图3 表2
单位为毫米
球形测头直径尺寸d
2
6
8.5
10
12
X
1.5
15
+
4.2.3活动测量爪及固定测量爪的装夹型式， 如图4、图5所示。图4中h不小于0.5d。
图4
图5
4.2.4万能测齿仪测量应配有质量为200g、100g、50g的重锤。
5要求
5.1外观 5.1.1万能测齿仪及其测量用附件的工作面不应有碰伤、锈蚀，非工作面应有防护涂层、镀层或其他防护性处理。 5.1.2万能测齿仪上各种标志、数字、刻线应完整、清晰。 5.2相互作用
各紧固部分应牢固可靠，各运动部分应灵活、平稳，不应有卡滞和松动现象。 5.3测量滑座运动时间
油压阻尼器调到最大阻尼位置时，测量滑座在全行程范围内的运动时问应大于4s。 5.4测量力范围
万能测齿仪的测量工作台测量力范围应为（2～2.5）N。 5.5硬度
项尖锥面、球形测头工作部位和刀口形测量爪工作刃的硬度不应低于713HV。
3 JB/T10012—2013
5.6表面粗糙度
球形测头工作面、测量爪工作刃和顶尖锥面的表面粗糙度Ra值不应大于表3的规定。
表3
单位为微米
名称球形测头工作面测量不工下作刃
表面粗糙度Ra值
0.1 0.05 0.4
顶尖锥面
5.7长度与高度
同一对刀口测量爪及带钢球测量头的伸出长度和高度一致，其差值应不大」0.3mm 5.8 3直线度
测量爪.T作刃的直线度公差为0.001mm。 5.9 平行度
两测量爪工作刃的平行度公差为0.002mm。 5.10圆跳动
顶尖锥面对外圆柱面的圆跳动公差为0.005mm 5.11同轴度
上、下两项尖的同轴度公差为0.14mm。 5.12垂直度
两顶尖轴心线对测量爪导轴的垂直度公差为0.1mm/120mme 5.13量块
万能测齿仪专用量块的准确度级别不应低了3级，符合GB/T6093一2001的规定。 5.14杠杆齿轮比较仪
万能测齿仪所带的杠杆齿轮比较仪分度值为0.001mm，并符合GB/T63202008的规定。 5.15示值变动性 5.15.1传送杆-测微系统的示值变动性应不大」0.0005mm。 5.15.2测量滑板滑动的示值变动性应不大于0.001mm。 5.15.3齿圈径向跳动测量系统的示值变动性应不大于0.001mm。 5.16重复性
同一齿距多次测量的重复性应不大于0.001mm。 5.17测量齿距累积偏差时的测量误差
万能测齿仪对模数为3mm、齿数为36的6级直齿圆柱齿轮进行齿距累积偏差测量时的测量误差，
