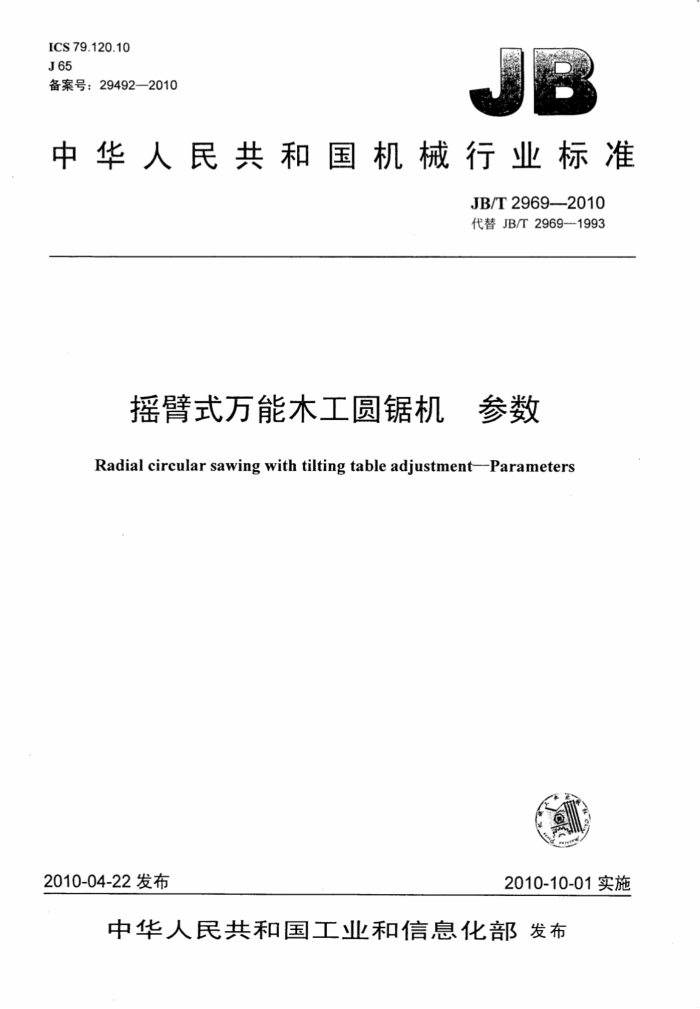

ICS79.120.10 J65 备案号：29492—2010
中华人民共和国机械行业标准
JB/T2969---2010 代替JB/T2969-1993
摇臂式方能木工圆锯机 参数 Radial circular sawing with tilting table adjustment-Parameters
2010-04-22发布
2010-10-01实施
中华人民共和国工业和信息化部发布 JB/T2969--2010
目 次
前言
I1 .1
II.
范围规范性引用文件参数
2
5
建筑321 标准查询网 www. jz321.net JB/T2969--2010
前 言
本标准代替JB/T2969—1993《摇臂式万能木工圆锯机参数》。 本标准与JB/T2969一1993相比，只按有关规定进行了编辑性修改，技术内容未改变本标准由中国机械工业联合会提出。 本标准由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。 本标准起草单位：山东工友集团股份有限公司、威海齐全木工机械有限公司。 本标准主要起草人：宋志敏、刘新本。 本标准所替代标准的历次版本发布情况为：
JB/T2969-1981JB/T2969—1993。
1I JB/T29692010
摇臂式万能木工圆锯机 参数
1范围
本标准规定了摇臂式万能木工圆锯机的参数。 本标准适用于摇臂式万能木工圆锯机（以下简称机床）
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
JB/T4173—1999木工圆锯机锯轴部件端部尺寸 3参数
机床的型式见图1（不限制具体结构），参数应符合表1的规定。
工
图 1
表 1 315 ≥80 ≥560 1000
单位：mm 500 ≥125 ≥710 1250
最大锯片直径Dmax 最大锯切高度hmax 锯片最大有效行程bmax 工作台面长度L 工作台面离地离度H 装锯片处轴径（按JB/T4173—1999）电动机功率kw 锯切速度m/s 摇臂对靠板面的回转角度锯轴对靠板面的回转角度锯轴对工作台面的回转角度
400 ≥100 ≥630 1 120 750~800
30
3
4
≥45 ±45° 0°,90° 0°，45°
