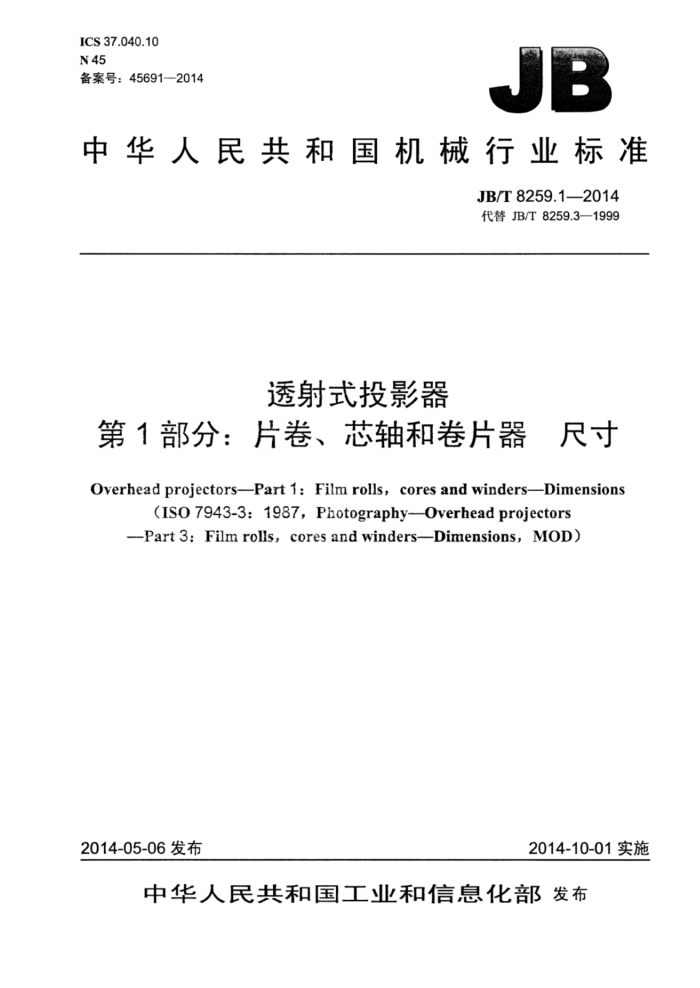

ICS37.040.10 N45 备案号：45691—2014
JB
中华人民共和国机械行业标准
JB/T8259.1—2014 代替JB/T8259.3—1999
透射式投影器
第1部分：片卷、芯轴和卷片器 尺寸
Overhead projectors--Part 1: Film rolls, cores and winders-Dimensions
(IS07943-3:1987,Photography—Overheadprojectors -Part3:Film rolls,cores andwinders--Dimensions,MOD)
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T8259.1—2014
目 次
前言
范围术语和定义
2
3卷片器的基本要求. 4芯轴尺寸. 5片卷直径及标记 6卷片器上键和插销尺寸图1芯轴两端键槽和插孔图2卷片器上键和插销表1芯轴长度. 表2键槽和键配合尺寸 JB/T8259.1—2014
前言
JB/T8259《透射式投影器》分为两个部分：
第1部分：片卷芯轴和卷片器尺寸；第2部分：投影片和投影片框尺寸。
本部分为JB/T8259的第1部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替JB/T8259.3一1999《透射式投影器 片卷芯轴和卷片器尺寸》，与JB/T8259.3一1999
相比主要按照GB/T1.1一2009进行了编辑性修改。
本部分修改采用ISO7943-3：1987《摄影一透射式投影器一片卷、芯轴和卷片器尺寸》。 本部分和ISO7943-3：1987的技术性差异如下：
删除了国际标准的前言：修改了适用范围的陈述；删除了国际标准的引用文件。
本部分由中国机械工业联合会提出。 本部分由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本部分起草单位：秦皇岛视听机械研究所。 本部分主要起草人：邓荣武、王宏伟。 本部分所代替标准的历次版本发布情况为：
JB/T8259.3—1995，JB/T8259.3—1999。
II JB/T8259.1—2014
透射式投影器
第1部分：片卷、芯轴和卷片器 尺寸
1范围
JB/T8259的本部分规定了卷片芯轴直径、长度，芯轴两端键槽、插孔尺寸，片卷最大外径尺寸及卷片器上键、销尺寸，还规定了卷片器安装螺孔位置与尺寸。
本部分适用于A型（250mm×250mm）和B型（285mm×285mm）透射式投影器。
2术语和定义
下列术语和定义适用于本文件。
2.1
芯轴core 两端带键槽的卷轴，用以卷绕一定长度的投影片薄膜，供投影器使用。
2.2
片卷filmroll 卷绕在芯轴上的一卷投影片薄膜。
2.3
卷片器scroll unit 一种部件或部件组，设计成投影器的整体部分或附件，靠它驱动芯轴，使投影器能够使用片卷。
3卷片器的基本要求
3.1卷片器的设计应既能安装A型芯轴（268mm），又能安装B型芯轴（305mm），且使芯轴两端面对称于通光孔中心线。 3.2卷片器的设计应使芯轴能进行正反向卷片，卷片方式可随意，但应使操作者感到方便。 3.3投影器4个侧面上均应有卷片器的安装螺孔，以便片卷可前后（或左右）卷片。螺孔尺寸为M6，中心距为200土0.5mm，并对称于投影台通光孔中心线。
4芯轴尺寸
4.1 芯轴长度见表1。
表1芯轴长度
单位为毫米
型号 A型 B型
芯轴总长 268 1 305 ~1
卷绕薄膜宽度
250 +10 285 +1 JB/T8259.12014
4.2 2芯轴上卷绕投影片薄膜部分的外径应不小于16mm。 4.3芯轴两端应具有接插后供驱动用的键槽和插孔，尺寸见表2和图1。
表2键槽和键配合尺寸
单位为毫米
名称插孔直径键槽长键槽宽键槽深插孔深
芯轴上
名称插销直径键长键宽键高插销长
卷片器上
Di=6. 0:0 Lμmin=16 W-2.5 t47 Kimin=4 Smin=7.5 4 l
D,=-6.2 +0-2 L=1s -9.0 W=2±0.2 K2=3±1.0 S2-7.5 -0.0
AA
KL
用
41
图1芯轴两端键槽和插孔
5片卷直径及标记
5.1一个片卷的最大直径应不超过50mm。 5.2片卷的外包装上应标明投影片薄膜的长度。
6卷片器上键和插销尺寸
6.1 卷片器端部键和插销与芯轴两端键槽和插孔接插后，起到既支承芯轴又传递驱动力使片卷转动的作用。 6.2卷片器上键和插销的尺寸见表2和图2。
2 JB/T8259.12014
W.
T
图2卷片器上键和插销
3 中华人民共和国
机械行业标准透射式投影器
第1部分：片卷、芯轴和卷片器 尺寸
JB/T8259.1—2014
