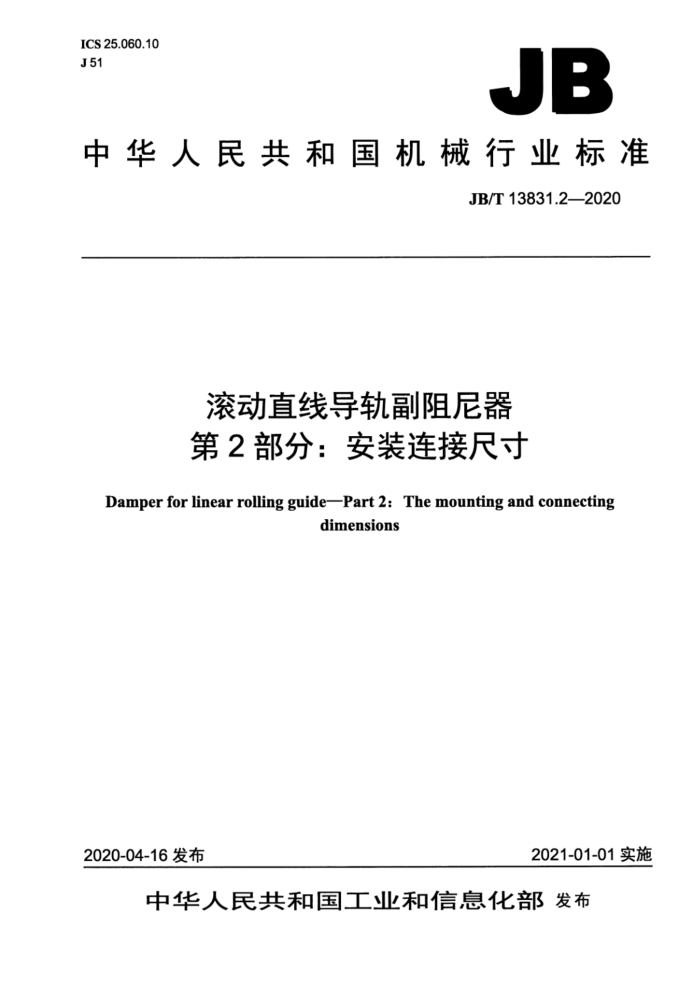

JB
中华人民共和国机械行业标准
JB/T13831.2—2020
滚动直线导轨副阻尼器第2部分：安装连接尺寸
Damper for linear rolling guide-Part 2: The mounting and connecting
dimensions
2020-04-16发布
2021-01-01实施 目 次
前言 1范围 2安装连接尺寸 2.1法兰形.. 2.2矩形.
图1 法兰形阻尼器安装连接尺寸示意图图2矩形阻尼器安装连接尺寸示意图
08808
E
.0
表1 法兰形阻尼器安装连接尺寸. 表2矩形阻尼器安装连接尺寸 前言
JB/T13831《滚动直线导轨副阻尼器》分为三个部分：
一第1部分：术语和符号；一第2部分：安装连接尺寸；一第3部分：验收技术条件。 本部分为JB/T13831的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：广东高新凯特精密机械股份有限公司、华中科技大学、南京理工大学、汉川机床
集团有限公司。
本部分主要起草人：冯健文、关景开、张艳红、李林林、欧屹、方雄文。 本部分为首次发布。 滚动直线导轨副阻尼器第2部分：安装连接尺寸
1 范围
JB/T13831的本部分规定了滚动直线导轨副阻尼器的安装连接尺寸。 本部分适用于规格为35～65的滚动直线导轨副阻尼器（以下简称阻尼器）。
2安装连接尺寸
2.1法兰形
法兰形阻尼器的安装连接尺寸应符合图1和表1的规定。
G2 两侧对称
Y
J3 L
a)
Ji
2XG2 两侧对称
6XG
正
山
工
2J3 L2
b)
2Js
3XG2 两侧对称
J
3J3 L3 表1 法兰形阻尼器安装连接尺寸
单位为毫米
J2 J3 J4 Js W L2 L3 T G1 h1 G2
小
规格
A
B
K
H
min
35 48 6.5 98 34 82 37.5 75 75 75 150 225 300 8 M10 13 M6 M8 45 60 9 118 45 100 37.5 75 75 75 150 225 300 9 M12 15 M6 M10 55 70 10 138 53 116 37.5 75 75 75 150 225 300 13 M14 18 M8X1 M12
300 17 M16 23 M8X1 M14
65 90 13 168 63 142 37.5 75 75 75 注：K为由下方安装的螺钉直径。 2.2矩形
矩形阻尼器的安装连接尺寸应符合图2和表2的规定。
4XG
G2 两侧对称
!
L
a)
2XG2 两侧对称
6XG1
-
J
7
2J3 L2
b)
2J5
3XG2 两侧对称
8XGI
u
山
口
3J3 L
C) 表2 矩形阻尼器安装连接尺寸
单位为毫米
型号 H Hi A B Ji J2 J3 J4 Js L1 L2 L3 T G1 h1 G2 35 55 6.5 68 3.4 50 37.5 75 75 75 225 150 300 8 M8 12 M6 45 70 9 84 45 60 37.5 75 75 75 225 150 300 9 M10 18 M6 55 80 10 98 53 75 37.5 75 75 75 225 150 300 13 M12 18 M8X1 65 90 13 124 63 76 37.5 75 75 75 / - 300 17 M16 20 M8X1 中华人民共和国
机械行业标准滚动直线导轨副阻尼器第2部分：安装连接尺寸
JB/T13831.2-2020
*
